8.5. Специальные требования безопасности при выполнении работ со снятием напряжения и заземлением

8.5.1. При проведении работ со снятием напряжения и заземлением необходимо выполнять основное правило электробезопасности:

установить заземляющие штанги, переносные или стационарные шунтирующие штанги и перемычки (рисунок 9).

Рисунок 9 - Создание однопотенциальных условий

на месте работы

Во время работы, прежде чем коснуться элемента (провода, троса, шлейфа, врезного изолятора и т.п.), не имеющего металлической связи с монтажным приспособлением или конструкцией, на которой находится работающий, необходимо завесить на него шунтирующую штангу для шунтирования тела работающего, установить, при необходимости, шунтирующую перемычку и только после этого выполнять работу.

При отсутствии стационарной шунтирующей штанги разрешается использовать переносную шунтирующую штангу.

Примеры выполнения основного правила электробезопасности с целью обеспечения однопотенциальных условий в зоне (месте) работы при работе со снятием напряжения и заземлением на изолирующем сопряжении, перед переходом электромонтера с изолирующей рабочей площадки автодрезины или автомотрисы на конструкцию разъединителя, металлическую опору, ригель или наоборот, при работе из монтажных корзин на проводах приведены в таблице 5.

При этом необходимо соблюдать меры безопасности по предотвращению падения с высоты.

Таблица 5

Технические мероприятия по обеспечению

электробезопасности работ при выполнении работы

со снятием напряжения и заземлением

8.5.2. Приближение инструментом или деталями к электроопасным элементам (нейтральным или находящимся под напряжением) на расстояние менее 0,8 м запрещено.

Необходимо снимать напряжение и заземлять провода, расположенные ближе 0,8 м от места работы, а также расположенные далее 0,8 м, если в процессе работы через инструмент, приспособления, монтируемые конструкции, средства оснастки возможно приближение к ним на расстояние менее 0,8 м.

Смену или монтаж на опоре контактной сети консоли, кронштейна для установки секционного разъединителя, разрядника или конструкции для подвески шлейфа следует производить со снятием напряжения со всех проводов, подвешенных на опоре, и с их заземлением.

8.5.3. К работе со снятием напряжения и заземлением можно приступить после выполнения технических мероприятий, получения целевого инструктажа от допускающего, производителя и по команде производителя работ.

8.5.4. Группы по электробезопасности членов бригады при выполнении различных по характеру работ приведены в приложениях N 1 и N 8.

8.5.5. Снятие рабочего напряжения и принятие мер по исключению ошибочной подачи его на место работы.

Зона работ со всех сторон должна быть отделена видимым разрывом цепи от частей электроустановок, находящихся под напряжением. Видимый разрыв следует создавать отключением разъединителей, снятием предохранителей, отключением отделителей, выключателей нагрузки, а также отсоединением шин, проводов, шлейфов (разъединителей, разрядников, отсасывающих трансформаторов и т.п.) от контактной сети.

Наведенное напряжение снимают с электроустановки только наложением заземляющих штанг (рисунок 10) на провода электроустановки.

Рисунок 10 Схема снятия наведенного напряжения

наложением заземляющих штанг

Для предотвращения ошибочной подачи разъединителями напряжения на место работ необходимо выполнить следующие меры безопасности:

разъединители с ручными приводами закрыть на замок;

у разъединителей с дистанционным управлением обесточить цепи управления, вывесить запрещающие плакаты, или открыть крышку привода;

при отключении разъединителей по телеуправлению на кнопки управления надеть предохранительные колпачки или вывесить плакаты, при наличии соответствующего программного обеспечения, запрещающие плакаты должны быть отображены рядом с графическим обозначением соответствующего коммутационного аппарата на мнемонической схеме АРМ энергодиспетчера. При использовании в энергодиспетчерской АРМ без соответствующего программного обеспечения, щитовой мнемонической схемы, необходимые меры безопасности при переключениях и подготовке рабочих мест, исключающие подачу напряжения на место работы вследствие ошибочных действий энергодиспетчера, должны быть отражены в оперативно-распорядительном документе дистанции электроснабжения;

на рукоятки переключателей положения или кнопки управления повесить запрещающие плакаты "Не включать. Работа на линии";

выкатить тележки с переключателями из ячеек соответствующих секций на станциях стыкования.

При наличии на перегоне устройств защиты персонала от поражений наведенным напряжением УЗС энергодиспетчер должен включить УЗС на контактную подвеску после снятия рабочего напряжения с фидера контактной сети на ЭЧЭ, ПСКС, изолирующем сопряжении или на смежной ЭЧЭ.

Устройства УЗС являются дополнительным электрозащитным средством и не изменяют порядок подготовки места работы.

8.5.6. Проверка отсутствия напряжения.

Проверка отсутствия напряжения на контактной сети и ВЛ 6, 10 кВ производится специальным указателем непосредственно с земли с предварительной его проверкой на электроустановке, находящейся под напряжением или с помощью специального проверочного устройства.

Допускается выполнять проверку отсутствия напряжения на контактной сети и проводах ДПР заземляющей штангой в диэлектрических перчатках в присутствии и под наблюдением производителя работ.

Порядок проверки "на искру" допускающим отсутствия напряжения в контактной сети заземляющей штангой должен быть следующим:

надежно закрепить башмак заземляющей штанги за тяговый рельс;

вынуть ключ блокировки из заземляющего башмака;

вставить ключ блокировки в шарнирный узел заземляющей штанги в ее разложенном состоянии;

в диэлектрических перчатках, удерживая штангу ниже ограничительного кольца, не допуская соприкосновения с заземляющим тросом, допускающий должен коснуться усовиком на крюке заземляющей штанги токоведущей части не ближе 1 м от изолятора. Касание основных проводов и тросов контактной сети не допускается (рисунок 11).

Рисунок 11 Проверка отсутствия напряжения

заземляющей штангой

Отсутствие искры свидетельствует об отсутствии рабочего напряжения.

Необходимо иметь в виду, что отключенная контактная подвеска на участке переменного тока может находиться под наведенным напряжением вследствие электромагнитного влияния проводов ДПР, контактной подвески другого пути, находящихся под рабочим напряжением. Наведенное напряжение, так же как и рабочее, при касании острием крюка (усом) штанги дает искру, однако искра в этом случае значительно слабее.

При включенных на контактную подвеску одном или двух устройствах УЗС во время проверки отсутствия напряжения заземляющей штангой "на искру" указанной искры может не наблюдаться.

Запрещается выполнять проверку отсутствия напряжения на контактной сети и проводах ДПР на "искру", если переносная заземляющая штанга подключена к специальному заземлителю, погруженному в землю.

На ВЛ, ТП, отсасывающих трансформаторах, КЛ и других устройствах, подключенных к ВЛ и ДПР на участках переменного тока, проверка отсутствия напряжения должна производиться специальным указателем напряжения или на "искру". При подъеме на опоры для проверки отсутствия напряжения электромонтер не должен приближаться к проводам на расстояние менее 0,8 м.

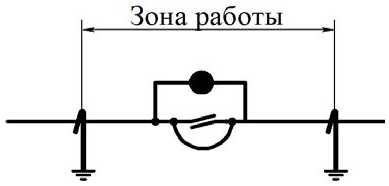

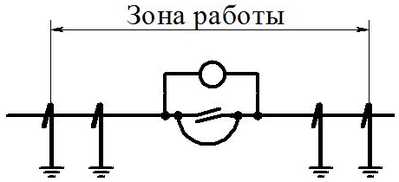

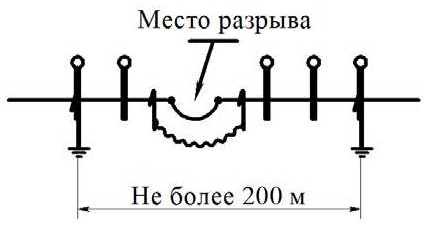

8.5.7. Наложение заземлений, переносных шунтирующих штанг или перемычек выполняется в соответствии со схемами, приведенными в таблице 6.

Таблица 6

СХЕМЫ

наложения заземлений, переносных шунтирующих штанг

или перемычек

Заземлителем для контактной сети, ПР и ДПР является тяговый рельс.

Если заземление непосредственно на рельс затруднено, разрешается заземлять провода контактной сети, ПР и ДПР на трос группового заземления и непосредственно на металлическую опору или на видимый заземляющий спуск опоры после визуальной проверки их присоединения к рельсу или ДТ и шунтирования искрового промежутка (диодного заземлителя) перемычкой сечением не менее 50 мм².

При работах на воздушных питающих линиях контактной сети в тех случаях, когда соединение их с рельсом затруднено, линию допускается заземлять на отсасывающую линию тяговой подстанции, кроме стыковых тяговых подстанций и совмещенных с подстанциями энергосистемы.

Если отсасывающая линия проходит в стороне от путей, то воздушные питающие линии следует заземлять на дополнительно монтируемый на время работ трос группового заземления, надежно закрепленный к рельсам.

Заземлителем для ВЛ являются заземляющие спуски (после проверки их целостности) на железобетонных опорах, тяговые рельсы, стационарные контуры заземления трансформаторов на опоре ВЛ, комплектной трансформаторной подстанции, кабельной муфты, опоры с линейным разъединителем, разрядником или опоры ВЛ с заземлителем или специальные заземлители, погруженные в грунт на глубину не менее 1 м. Запрещено погружать заземлитель в балластную призму.

После проверки отсутствия напряжения переносное заземление должно быть наложено на отключенные токоведущие части.

Заземляющие штанги не допускается устанавливать непосредственно у места работ во избежание нарушения контакта.

На участках с системой электроснабжения постоянного тока и участках с системой электроснабжения переменного тока, прошедших модернизацию в связи с переходом с постоянного на переменный ток, с двумя контактными проводами следует применять заземляющие штанги с головкой "ласточкин хвост".

На участках переменного тока с одним контактным проводом следует использовать заземляющую штангу с поворотной головкой, ее необходимо устанавливать непосредственно на контактный провод (ДПР), с целью исключения потери контакта "головка штанги - провод" повернуть ее вокруг своей оси на 90^о или 180° в зависимости от конструкции головки штанги.

На участках постоянного тока и переменного тока с двумя контактными проводами заземляющие штанги с головкой "ласточкин хвост" следует устанавливать на контактной сети не ближе 1 мачтового пролета на фиксаторе соседней опоры.

Проверка отсутствия напряжения, установка первой и снятие последней заземляющей штанги производится допускающим (или назначенным выдающим наряд членом бригады, если допускающий совмещает обязанности производителя работ) в присутствии и по команде производителя работ.

Последующие переносные заземления под надзором допускающего могут устанавливать электромонтеры, квалификация которых приведена в приложении N 9 к настоящей Инструкции.

Заземляющие штанги не допускается устанавливать непосредственно у места работы во избежание нарушения контакта. Их следует устанавливать на контактной сети не ближе 1 мачтового пролета на фиксаторе соседней опоры, на провода ВЛ (рисунок 12), ПР и ДПР - у ближайших от места работы опор за точкой подвеса проводов.

На трансформаторных подстанциях, отсасывающих трансформаторах, КЛ должны быть определены места установки заземлений, которые должны быть зачищены от краски и обозначены двумя черными полосами.

Отключенные для производства работ участки контактной сети и ВЛ, расположенные как на опорах контактной сети, так и на отдельно стоящих опорах, должны быть заземлены в соответствии со схемами, приведенными в таблице 3 настоящей Инструкции.

При работе на изолирующем сопряжении на участках постоянного и переменного тока со снятием напряжения и заземлением переносные заземляющие штанги необходимо устанавливать по обоим концам зоны работ у анкерных опор (таблица 6, пункт 6). При этом если секционный разъединитель на изолирующем сопряжении включен, то устанавливается по 1 заземляющей штанге; при не включенном секционном разъединителе или при его отсутствии по обоим концам зоны работ устанавливаются по 2 заземляющих штанги. При этом одна шунтирующая штанга должна устанавливаться на одну из сопрягаемых контактных подвесок, а вторая - на другую, между контактными подвесками изолирующего сопряжения устанавливается шунтирующая перемычка.

Рисунок 12 - Установка заземлений

при выполнении работы на ВЛ

При открытом для движения поездов пути заземляющие штанги и приспособления не должны входить в габарит подвижного состава. Отводить трос заземляющих штанг за габарит разрешается только изолирующими оттяжками (рисунок 13).

Если штанга с головкой, исключающей потерю контакта, устанавливается на провод, путь должен быть закрыт для движения всех поездов кроме автомотрисы, с рабочей площадки которой выполняется работа. Не допускается соприкосновение и металлическое соединение заземляющего троса штанги с опорой контактной сети и другими заземленными металлическими конструкциями.

Рисунок 13 Установка заземляющей штанги

вне габарита подвижного состава

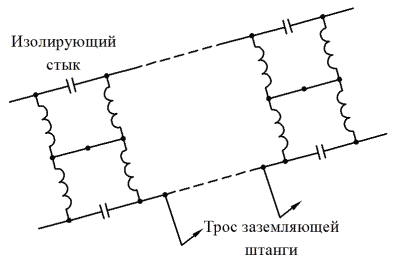

Заземляющие штанги следует устанавливать в пределах одного блок-участка и присоединять к одному и тому же тяговому рельсу (рисунок 14).

Рисунок 14 Схема установки заземляющих

штанг в пределах блок-участка

Если зона работы одной или нескольких бригад перекрывает изолирующий стык автоблокировки, то работа должна выполняться с закрытием пути для движения всех поездов.

В электросетях напряжением до 1000 В с заземленной нейтралью, в том числе в ВЛ с проводами, имеющими изолирующее покрытие, при наличии повторного заземления нулевого провода (на концах ВЛ или ответвлений от них длиной более 200 м, на вводах от ВЛ к электроустановкам, которые подлежат занулению), допускается присоединять переносные заземления к спуску от нулевого провода, либо к специальному заземлителю, погруженному в грунт.

На ВЛ до 1000 В заземление, присоединенное к специальному заземлителю, сначала следует наложить на нулевой провод, а затем на три фазных провода.

При работе на кабельной опоре или самом кабеле, кроме проводов ВЛ, на заземляющий контур опоры должны быть заземлены и жилы кабеля.

Заземление волновода осуществляется на тяговый рельс с обеих сторон от места работ. При наличии разрыва в волноводе на электрифицированных линиях переменного тока устанавливаются по 2 заземляющих штанги с обеих сторон.

8.5.8. При снятии заземления необходимо соблюдать обратный порядок: сначала снимать заземление с проводов и устройств, а затем отсоединять зажим от заземлителя (в том числе от рельса). Заземления снимаются только по указанию производителя работ (ответственного руководителя работ) допускающим и электромонтерами с группой III, снятие последней заземляющей штанги производится допускающим в присутствии и по команде производителя работ. В случае совмещения обязанностей производителя работ и допускающего, данные операции выполняются электромонтером контактной сети с группой III под наблюдением производителя работ.

Запрещается снимать заземляющие штанги до полного окончания работ и вывода людей с места (зоны) работ. Зажим заземляющей штанги можно присоединять или отсоединять от рельса (опоры, спуска) только если штанга лежит на земле.

8.5.9. Перед началом работ каждый электромонтер должен лично убедиться в том, что на месте работ провода и устройства заземлены, осмотреть зону (место) работы, обратив особое внимание на расположение электроопасных элементов, к которым не исключена возможность ошибочного приближения.
