Приложение N 44.12

(п. 32)

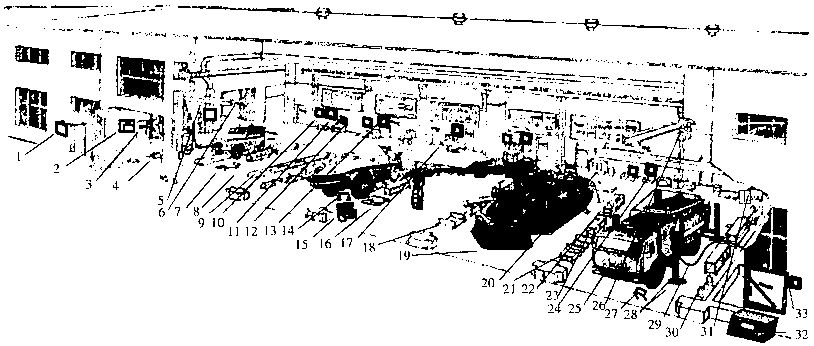

ВАРИАНТ

ОБЩЕГО ВИДА И ПЛАНИРОВКИ ПУНКТА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

И РЕМОНТА ТЕХНИКИ


Условные обозначения:

1 - таблица наименования производственного помещения (пункта, участка, поста); 2 - стенд "Пожарный расчет"; 3 - специализированный участок (пост) с таблицами ее номера и назначения; 4 - участок (пост) технического диагностирования техники с диагностическими стендами и комплектами диагностической аппаратуры (оборудования); 5 - поворотная кран-балка с талью; 6 - склад технического имущества; 7 - тележка для работы под машиной; 8 - участок технического обслуживания и ремонта техники; 9 - осмотровая канава; 10 - таблица наименования производственного участка (поста); 11 - документация производственного участка (поста); 12 - медицинская аптечка участка; 13 - плакат с перечнем работ по номерным видам технического обслуживания техники, параметры и требования на основные настроечные и центровочные работы, химмотологические карты, таблицы смазок и заменители основных сортов горючего, смазочных материалов и специальных жидкостей, нормы расхода горючего и смазочных материалов, сдачи отработанных масел при техническом обслуживании и ремонте техники, правила охраны труда; другая техническая (технологическая) документация (допускается на стендах-книжках); 14 - подставка (козлы) под технику, агрегаты; 15 - рабочее место механика-регулировщика на передвижном стенде-верстаке с инструментом и оборудованием; 16 - тележка под агрегаты и узлы; 17 - верстак слесарный с инструментом и оборудованием; 18 - передвижные моечные ванны; 19 - образец гусеничной техники; 20 - стеллаж для автошин; 21 - поддоны, ванны и бачки для слива горючего и смазочных материалов и специальных жидкостей; 22 - стеллаж для демонтированных деталей, запасных частей и АКБ; 23 - стеллаж для инструмента и технологического оборудования; 24 - пост смазочных работ с таблицей, паспортом, оборудованием, инструментом и инвентарем для заправки (слива) смазочных материалов и специальных жидкостей; 25 - образец колесной техники; 26 - кран-балка с электроталью (мостовой кран); 27 - горные упоры (противооткатные башмаки) для колесной техники; 28 - 4-стоечный подъемник; 29 - система отвода отработавших газов от двигателей и подогревательных устройств; 30 - ящик с чистой ветошью и отходами; 31 - шкаф с инвентарем для уборки; 32 - пожарный щит с инвентарем; 33 - указательный знак ответственного за противопожарное состояние
