III. Расчет величин НДС для отдельных выпусков сточных вод в водотоки

III. Расчет величин НДС для отдельных выпусков сточных

вод в водотоки

21. Величины НДС определяются для всех категорий водопользователей как произведение максимального часового расхода сточных вод на допустимую концентрацию загрязняющего вещества. При расчете условий сброса сточных вод сначала определяется значение допустимой концентрации загрязняющего вещества, обеспечивающее нормативное качество воды в контрольных створах с учетом требований настоящей Методики, а затем определяется НДС согласно формуле:

НДС = q Cндс (2),

где: q - максимальный часовой расход сточных вод, м3/ч;

Cндс - допустимая концентрация загрязняющего вещества, г/м3.

Расчет массы вещества, сбрасываемого в месяц (т/мес), производится умножением допустимых концентраций вещества (мг/дм3) на объем сточных вод за конкретный месяц (тыс. м3).

Масса сбрасываемого вещества, соответствующая НДС, должна соотноситься с расходом сточной воды. Если условная фоновая концентрация загрязняющего вещества в водном объекте превышает предельно допустимые концентрации, то Cндс определяется в соответствии с пунктом 8 настоящей Методики. В противном случае для определения Cндс в зависимости от типа водного объекта используются расчетные формулы, приведенные в разделе III "Расчет величин НДС для отдельных выпусков сточных вод в водотоки" настоящей Методики.

(в ред. Приказа Минприроды России от 17.05.2021 N 333)

(см. текст в предыдущей редакции)

Условная фоновая концентрация химического вещества рассчитывается в конкретном створе водного объекта, расположенном выше одного или нескольких источников сброса этого вещества для конкретного места водного объекта вне зоны влияния рассматриваемого сброса сточных вод. Для водотока таким местом является фоновый створ выше рассматриваемого выпуска сброса сточных вод, для водоема, в том числе болота, - фоновая вертикаль, где отсутствует влияние интересуемого выпуска сточных вод. Рассчитанные условные фоновые концентрации являются количественной характеристикой содержания химических веществ в фоновом створе или фоновой вертикали при наиболее неблагоприятных ситуациях, обусловленных как естественными условиями формирования химического состава и свойств воды, так и влиянием источников загрязнения, расположенных выше (вне зоны влияния) рассматриваемого выпуска сточных вод.

Створ, задаваемый для определения условной фоновой концентрации веществ, определяется в соответствии с действующими методическими документами по проведению расчетов условных фоновых концентраций химических веществ.

22. Основная расчетная формула для определения Cндс без учета неконсервативности вещества:

Cндс = n(Cпдк - Cф) + Cф, (3),

где: Cпдк - предельно допустимая концентрация загрязняющего вещества (ПДК) в воде водотока, г/м3;

Cф - условная фоновая концентрация загрязняющего вещества в водотоке (г/м3) выше выпуска сточных вод, определяемая в соответствии с действующими методическими документами по проведению расчетов условных фоновых концентраций химических веществ;

n - кратность общего разбавления сточных вод в водотоке, равная произведению кратности начального разбавления nн на кратность основного разбавления nо (основное разбавление, возникающее при перемещении воды от места выпуска к расчетному створу) и определяемая по следующей формуле:

n = nн x nо (4).

Определение норматива допустимого сброса по концентрации взвешенных веществ производится следующим образом:

а) для водных объектов рыбохозяйственного значения: при сбросе сточных вод в водные объекты содержание взвешенных веществ в контрольном створе не должно увеличиваться по сравнению с условной фоновой концентрацией более чем на 0,25 мг/дм3 (для высшей и первой категории водных объектов рыбохозяйственного значения, устанавливаемой в соответствии с Положением об отнесении водного объекта или части водного объекта к водным объектам рыбохозяйственного значения и определении категорий водных объектов рыбохозяйственного значения, утвержденным постановление Правительства Российской Федерации от 28.02.2019 N 206 (Собрание законодательства Российской Федерации, 2019, N 10, ст. 973) (далее - Положение N 206) и более чем на 0,75 мг/дм3 (для второй категории водных объектов рыбохозяйственного значения, устанавливаемой в соответствии с Положением N 206;

б) для водных объектов, используемых для целей питьевого и хозяйственно-бытового водоснабжения, а также в рекреационных целях: при сбросе сточных вод в водный объект содержание взвешенных веществ в контрольном створе не должно увеличиваться по сравнению с условной фоновой концентрацией более чем на 0,25 мг/дм3 (для водных объектов, используемых для целей питьевого и хозяйственно-бытового водоснабжения) и более чем на 0,75 мг/дм3 (для водных объектов, используемых в рекреационных целях и в границах населенных пунктов).

Для водных объектов рыбохозяйственного значения температура воды не должна повышаться по сравнению с естественной температурой водного объекта более чем на 5 °C, с общим повышением температуры не более чем до 20 °C летом и 5 °C зимой для водных объектов, где обитают холодолюбивые рыбы (лососевые и сиговые) и не более чем до 28 °C летом и 8 °C зимой в остальных случаях. В местах нерестилищ налима запрещается повышать температуру воды зимой более чем на 2 °C.

23. Кратность начального разбавления Рисунок 3 учитывается при выпуске сточных вод в водотоки в следующих случаях:

а) для напорных сосредоточенных и рассеивающих выпусков в водоток при соотношении скоростей Рисунок 4 (скорость потока реки) и выпуска Рисунок 5 (скорость истечения сточных вод):

(в ред. Приказа Минприроды России от 17.05.2021 N 333)

(см. текст в предыдущей редакции)

Рисунок 6

б) при абсолютных скоростях истечения струи из выпуска, большие 2 м/с.

При меньших скоростях расчет начального разбавления не производится.

Для единичного напорного выпуска кратность начального разбавления рассчитывается по следующей формуле:

Рисунок 7 (6),

(в ред. Приказа Минприроды России от 17.05.2021 N 333)

(см. текст в предыдущей редакции)

где: Рисунок 8 - скорость на оси струи.

Кратность начального разбавления nн определяется по следующей формуле:

(абзац введен Приказом Минприроды России от 17.05.2021 N 333)

Рисунок 9 (6.1),

(в ред. Приказа Минприроды России от 18.05.2022 N 343)

(см. текст в предыдущей редакции)

где: Рисунок 10 (6.2).

(абзац введен Приказом Минприроды России от 17.05.2021 N 333)

Формула (6.1) настоящей Методики применяется при условии m <= 0,25 и Рисунок 11 м/с.

(абзац введен Приказом Минприроды России от 17.05.2021 N 333)

Содержащийся в формуле (6.1) настоящей Методики относительный диаметр Рисунок 12 находится из соотношения Рисунок 13, в котором d - диаметр загрязненной струи, d0 - диаметр оголовка.

(абзац введен Приказом Минприроды России от 17.05.2021 N 333)

Значение Рисунок 14 вычисляется по следующей формуле:

(абзац введен Приказом Минприроды России от 17.05.2021 N 333)

Рисунок 15 (6.3).

(абзац введен Приказом Минприроды России от 17.05.2021 N 333)

В формуле (6.3) настоящей Методики величина Рисунок 16 определяется по следующей формуле:

(абзац введен Приказом Минприроды России от 17.05.2021 N 333)

Рисунок 17 (6.4),

(абзац введен Приказом Минприроды России от 17.05.2021 N 333)

где: Рисунок 18 - скорость на оси струи. Принимается Рисунок 19.

(абзац введен Приказом Минприроды России от 17.05.2021 N 333)

Расчет отношения Рисунок 20 и Рисунок 21 производится по номограммам рис. 1 - 2.

(абзац введен Приказом Минприроды России от 17.05.2021 N 333)

Если по номограмме определить величину d невозможно, то ведется расчет величины относительного диаметра Рисунок 22 по формуле (6.3) настоящей Методики.

(абзац введен Приказом Минприроды России от 17.05.2021 N 333)

Если струя, расширяясь, достигает граничных поверхностей, интенсивность разбавления снижается. Количественно это снижение учитывается путем введения в формулу (6.1) настоящей Методики множителя f(H/d). Множитель находится по номограмме рис. 3.

(абзац введен Приказом Минприроды России от 17.05.2021 N 333)

Абзац утратил силу с 1 сентября 2021 года. - Приказ Минприроды России от 17.05.2021 N 333.

(см. текст в предыдущей редакции)

Для рассеивающего напорного выпуска расчет осуществляется с учетом числа выпускных отверстий оголовка выпуска Рисунок 23 и скорости истечения сточных вод из них Рисунок 24 м/с и диаметр отверстия или оголовка рассеивающего выпуска определяется по следующей формуле:

Рисунок 25

где: Рисунок 26 - суммарный расход сточных вод, м3/с.

Для определения кратности начального разбавления определяется отношение Рисунок 27 и найденное значение Рисунок 28 сравнивается с глубиной реки Рисунок 29. Если Рисунок 30, то по рис. 2 находят кратность начального разбавления пи. Для случая стеснения струи (Рисунок 31) соответствующая ему кратность разбавления Рисунок 32 находится умножением найденного значения Рисунок 33 на поправочный коэффициент Рисунок 34, который определяется из рис. 3. Расстояние до пограничного сечения зоны начального разбавления определяется по формуле:

Рисунок 35

Расход смеси сточных вод и воды водотока в том же сечении находится по формуле:

Рисунок 36

где: q - расход сточных вод на выходе из отверстий или оголовков рассеивающего выпуска, м3/с.

Средняя концентрация вещества в граничной сечении определяется по формуле:

Рисунок 37

где: Рисунок 38 - концентрация загрязняющего вещества в сточных водах, г/м3. Максимальная концентрация в центре пятна примеси в этом сечении равна:

Рисунок 39

Рисунок (не приводится)

Рис 1. Номограмма для определения диаметра струи в расчетном сечении

Рисунок (не приводится)

Рисунок (не приводится)

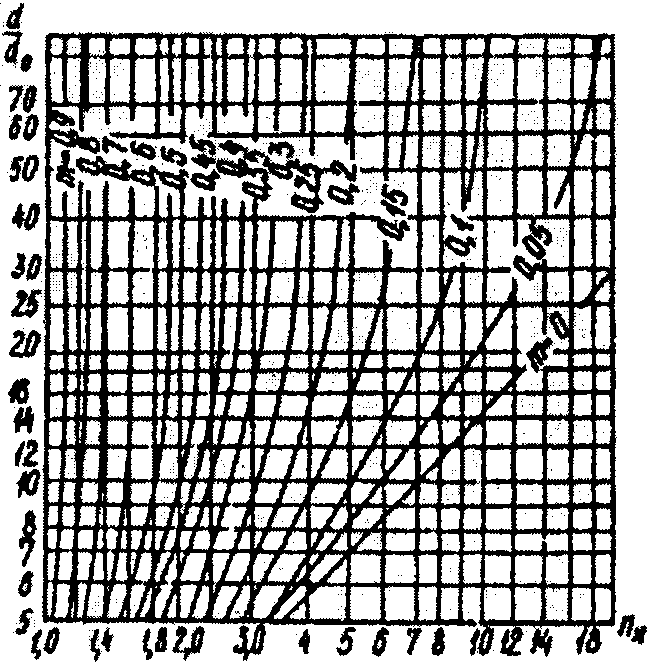

Рис 2. Номограмма для определения начального разбавления в потоке

Рис. 3 Номограмма для определения поправочного коэффициента

24. Кратность основного разбавления Рисунок 40 определяется по формуле:

Рисунок 41

где: Q - расчетный расход водотока, м3/с;

Рисунок 42 - коэффициент смешения, показывающий какая часть речного расхода смешивается со сточными водами в максимально загрязненной струе расчетного створа, определяемый по следующей формуле:

Рисунок 43

где: 1 - расстояние от выпуска до расчетного створа по фарватеру, м;

Рисунок 44 - коэффициент, учитывающий гидравлические условия в реке, определяемый по формуле:

Рисунок 45 (14),

(в ред. Приказа Минприроды России от 17.05.2021 N 333)

(см. текст в предыдущей редакции)

где: Рисунок 46 - коэффициент извилистости (отношение расстояния до контрольного створа по фарватеру к расстоянию по прямой);

Рисунок 47 - коэффициент, зависящий от места выпуска сточных вод (при выпуске у берега Рисунок 48 = 1, при выпуске в стрежень реки Рисунок 49 = 1,5);

Рисунок 50 - коэффициент турбулентной диффузии, м2/с. Для летнего времени:

Рисунок 51

где: Рисунок 52 - ускорение свободного падения, Рисунок 53 = 9,81 м/с;

Рисунок 54 - средняя скорость течения реки, м/с;

H - средняя глубина реки, м;

Рисунок 55 - коэффициент шероховатости ложа реки, определяемый по справочным данным;

Рисунок 56 - коэффициент (м0,5/с), определяемый по формуле (при Рисунок 57):

Рисунок 58

где: R - гидравлический радиус потока, м (Рисунок 59);

Рисунок 60

Для зимнего времени (периода ледостава):

Рисунок 61

где: Рисунок 62, Рисунок 63, Рисунок 64 - приведенные значения гидравлического радиуса, коэффициента шероховатости русла реки и коэффициента, указанного в формуле (16) настоящей Методики;

Рисунок 65

Рисунок 66

где: Рисунок 67 - коэффициент шероховатости нижней поверхности льда определяемые по справочным данным;

Рисунок 68

где:

Рисунок 69

Для повышения точности расчетов вместо средних значений Рисунок 70, Рисунок 71, Рисунок 72 и C берут их значения в зоне непосредственного смешения сточной жидкости с речной водой.

Кратность основного разбавления по, определяемого по формулам (12) - (22) настоящей Методики, применяется при соблюдении следующего неравенства:

Рисунок 73

25. Если не соблюдаются условия применимости метода, указанного в пункте 24 настоящей Методики, то расчет кратности разбавления осуществляется по формуле (23.1) настоящей Методики и с использованием методов 1 - 3:

n = (Sст - Sе) / (Sмакс - Sе) (23.1),

где: Sст - концентрация загрязняющего вещества в сточных водах, г/м3;

Sмакс - максимальная концентрация загрязняющего вещества в поперечном сечении водотока, находящемся на контрольном расстоянии от створа выпуска сточных вод вниз по течению, г/м3;

Sе - фоновая концентрация вещества в водотоке, г/м3.

Метод 1. В качестве характеристики концентрации загрязняющего вещества в заданном сечении принимается величина Рисунок 74, (показатель разбавления) и определяется по следующей формуле:

Рисунок 75 (23.2),

где: Sп - концентрация в створе достаточного перемешивания, г/м3.

Если рассматриваются приведенные концентрации загрязняющего вещества, то есть величины sмакс.прив = sмакс - sе; sст.прив = sст - sе; sп.прив = sп - sе, в указанном случае формула (23.2) настоящей Методики преобразуется в следующую формулу:

Рисунок 76 (23.3),

где: Sмакс.прив - максимальная приведенная концентрация загрязняющего вещества в поперечном сечении реки, находящемся на контрольном расстоянии от створа выпуска сточных вод вниз по течению, г/м3;

Sп.прив - приведенная концентрация в створе достаточного перемешивания, г/м3;

Sст.прив - приведенная концентрация загрязняющего вещества в сточных водах, г/м3.

Показатель разбавления Рисунок 77 применяется как при неизменности расхода воды реки, так и в тех случаях, когда на рассматриваемом участке происходит изменение расхода вдоль потока. Аналитическая зависимость между интенсивностью снижения показателя разбавления Рисунок 78 вдоль потока и его гидравлическими характеристиками рассчитывается по следующей формуле:

Рисунок 79 (23.4),

где: x - расстояние, отсчитываемое вдоль потока от источника загрязнения до створа, на котором показатель разбавления принимает конкретное значение Рисунок 80;

N - характеристическое число, вычисляемое по следующей формуле:

Рисунок 81 (23.5).

Формула (23.4) настоящей Методики применяется при выборе контрольного створа предприятия для расчета расстояния от места выпуска сточных вод до створа наиболее полного (90%) перемешивания речной и сточной воды (контрольный створ), а также для расчета расстояния до створов с заданными значениями максимальных концентраций.

После применения формулы (23.4) настоящей Методики обратная кратность разбавления Рисунок 82 вычисляется по следующей формуле:

Рисунок 83 (23.6),

где:

M - коэффициент, зависящий от C;

g - ускорение силы тяжести, м/с2.

Формула (23.6) настоящей Методики применяется для определения максимальных концентраций на любых расстояниях x от места выпуска сточных вод.

При 10 < C < 60 параметр M = 0,7C + 6, при C >= 60 параметр M = 48 = const. Произведение MC имеет размерность м/с2.

C - коэффициент, характеризующий интенсивность турбулентного перемешивания в реках, м1/2/с. При большем значении C турбулентное перемешивание оказывается менее интенсивным, при меньшем значении C турбулентное перемешивание оказывается более интенсивным.

Коэффициент C вычисляется по следующей формуле:

Рисунок 84 (23.7).

Параметр извилистости Рисунок 85 вычисляется по следующей формуле:

Рисунок 86 (23.8),

где: lфарв - длина участка, измеренная по фарватеру;

lпр - длина этого же участка, измеренная по прямой.

Безразмерная глубина Рисунок 87 вычисляется по следующей формуле:

Рисунок 88 (23.9),

где: B - средняя ширина русла реки на рассматриваемом участке, м.

Sмакс определяется по формуле (23.6) настоящей Методики.

Иные обозначения в формулах (23.1) - (23.9) настоящей Методики представлены в разделах III "Расчет величин НДС для отдельных выпусков сточных вод в водотоки", IV "Расчет НДС для отдельных выпусков в водоемы" настоящей Методики.

Метод 2. Для вычисления максимальной концентрации загрязняющих неконсервативных веществ в заданном створе при различных положениях выпуска сточных вод используется аналитическое решение уравнения турбулентной диффузии применительно к простейшему случаю.

Метод 2 применяется для небольших водотоков с коэффициентом извилистости меньше 1,5.

Расчет осуществляется по следующим формулам:

а) выпуск сточных вод находится на расстоянии b от берега:

Рисунок 89 (23.10),

где: Рисунок 90 и Рисунок 91 - интегралы вероятности (определяются в соответствии с таблицей 1 настоящей Методики), верхние пределы интегрирования которых вычисляются по следующим формулам:

Рисунок 92 (23.11),

Рисунок 93 (23.12);

б) выпуск находится у берега реки:

Рисунок 94 (23.13),

Рисунок 95 (23.14);

где:

в) выпуск находится в середине речного потока:

Рисунок 96 (23.15),

Рисунок 97 (23.16).

где:

Интеграл вероятности Рисунок 98
