4. Дополнительные правила для спортивной дисциплины "двухместные сани": женщины, юниорки (18 - 21 год), девушки (16 - 17 лет)

4.

Дополнительные правила для спортивной дисциплины "двухместные сани": женщины, юниорки (18 - 21 год), девушки (16 - 17 лет).

4.1 Основное положение.

В спортивной дисциплине "двухместные сани" - женщины, юниорки (18 - 21 год), девушки (16 - 17 лет) могут использоваться только двухместные сани стандарта "КАСТЛЕ" ("KASTLE") модификации 1 и 2, и компоненты от производителей, указанных FIL, соответствующие Разделу IV пп. 4.2 Правил или сани "АНАЛОГ" от любого производителя соответствующие Разделу IV. пп. 4.3 Правил.

Оба стандарта саней должны соответствовать Разделу IV пп. 1.1.2, пп. 1.1.3.8, пп. 1.1.3.9, пп. 1.1.3.10 и пп. 1.3.1 "е").

4.2 Требования к двухместным саням стандарта "КАСТЛЕ".

4.2.1 Общие положения.

Все компоненты стандартных саней, описанные в Разделе IV пп. 4.2 должны приобретаться только у производителя, указанного FIL, за исключением скользящих полозьев.

4.2.2 Обтекатель стандартных двухместных саней:

а) используется оригинальный обтекатель;

б) форма обтекателя не может быть изменена снаружи, не считая результатов ремонта и вырезов для подгонки под спортсменов;

в) нельзя изменять конструкцию обтекателя;

г) высота сидения и консоли под бедра первого номера могут быть скорректированы индивидуально в соответствии с нормами раздела IV пп. 1.1.3.2 настоящих Правил.

4.2.3 Полозья стандартных двухместных саней;

а) используются оригинальные полозья;

б) форма полоза не может быть изменена снаружи, за исключением результатов ремонта и изменения радиуса изгиба скользящего полоза;

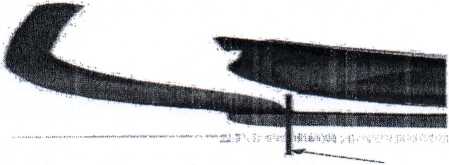

в) рога полозьев могут быть индивидуально адаптированы в месте сопряжения рога полоза и полоза в соответствии с нормами раздела IV пп. 1.1.3.3 настоящих Правил. Также могут использоваться самодельные рога для полозьев (Рисунок N 17).

место вставки для сопряжения рога полоза с полозом

Рисунок N 17

г) конструкция полоза не может быть изменена;

д) используются стальные болты/винты М8;

е) дополнительные отверстия в полозе не допускаются;

ж) полоз со скользящим полозом не может превышать по ширине 50 мм и высоте 95 мм;

4.2.4 Устройство узла стакана и стойка кронштейна стандартных двухместных саней (Рисунок N 18).

Рисунок N 18

4.2.5 Кронштейны стандартных двухместных саней:

а) используются оригинальные кронштейны;

б) ширина колеи должна быть от 395 до 450 мм;

с) крепление обтекателя к переднему и заднему кронштейну может иметь индивидуальную конструкцию;

г) нельзя изменять соединение между кронштейнами и полозьями. Но можно использовать резинки разной твердости.

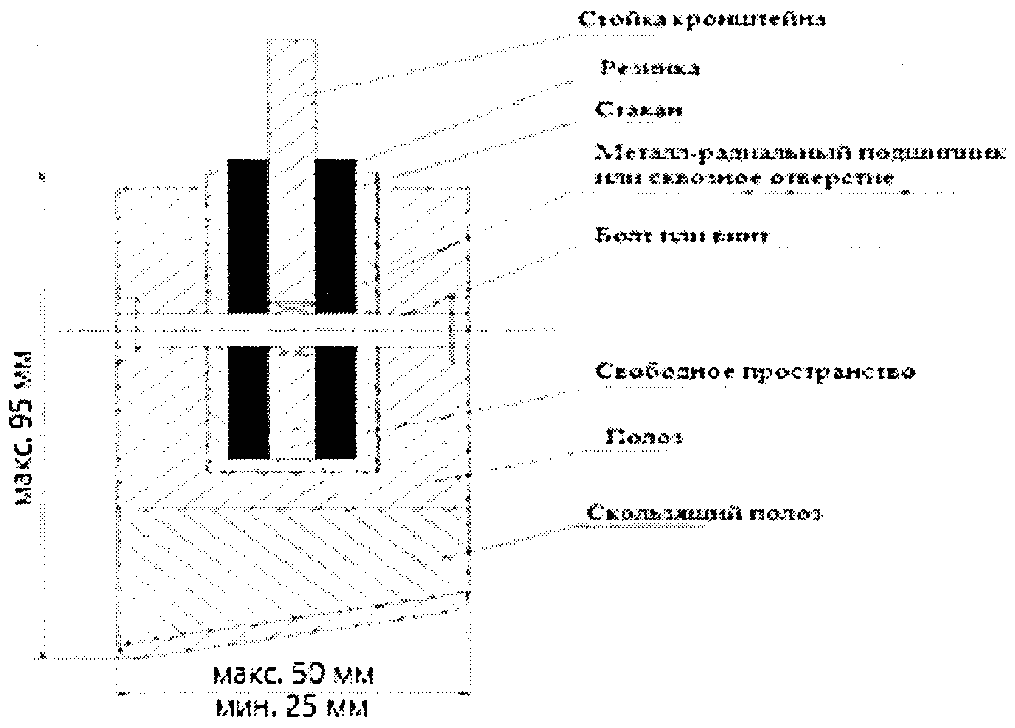

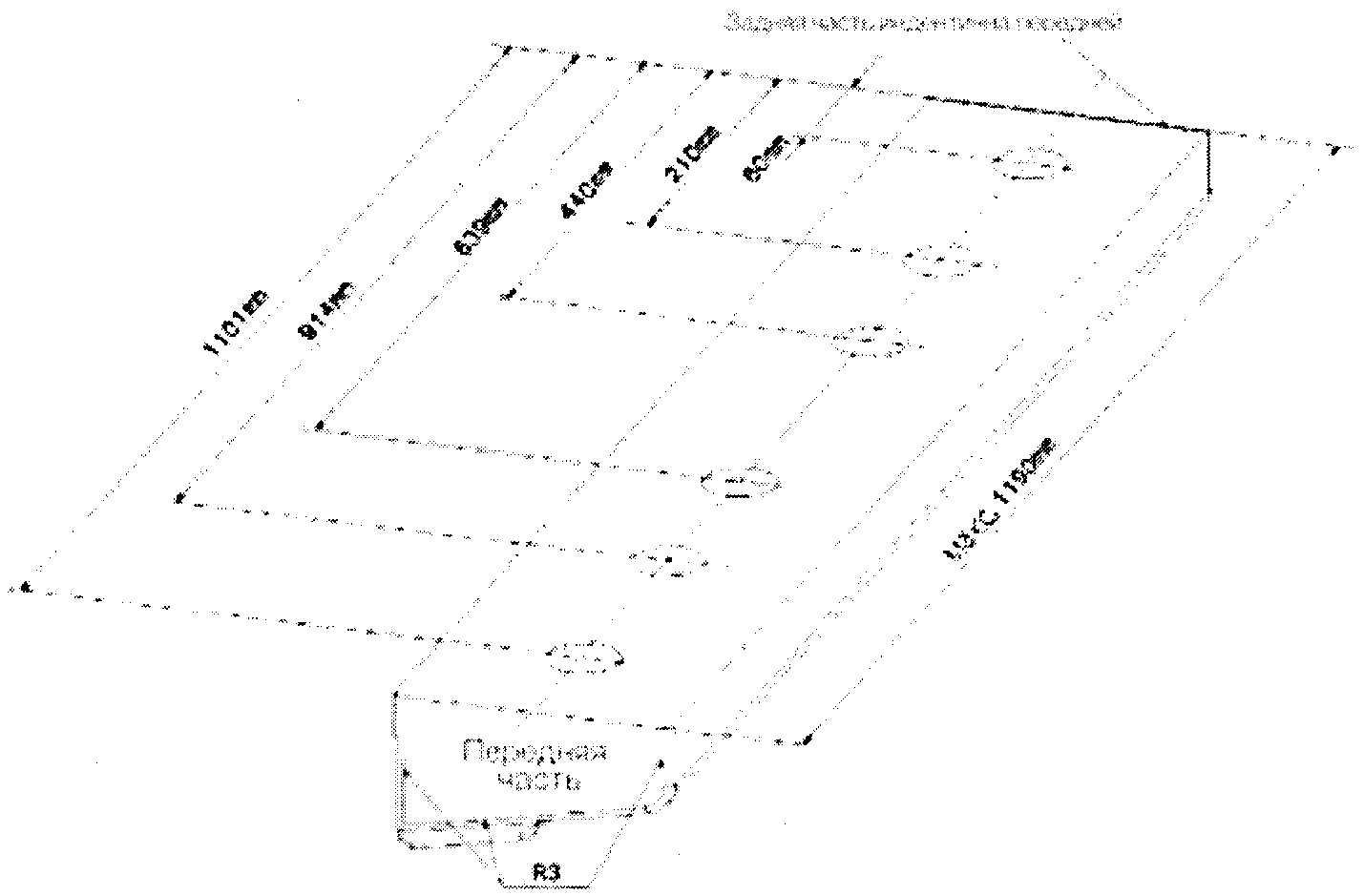

4.2.6 Скользящие полозья стандартных двухместных саней. Расположение отверстий на скользящем полозе нельзя изменять (Рисунок N 19).

Рисунок N 19

4.3 Требования к двухместным саням стандарта "АНАЛОГ".

4.3.1 Обтекатель двухместных саней

Обтекатель должен соответствовать Разделу IV пп. 1.1.3.2 Правил.

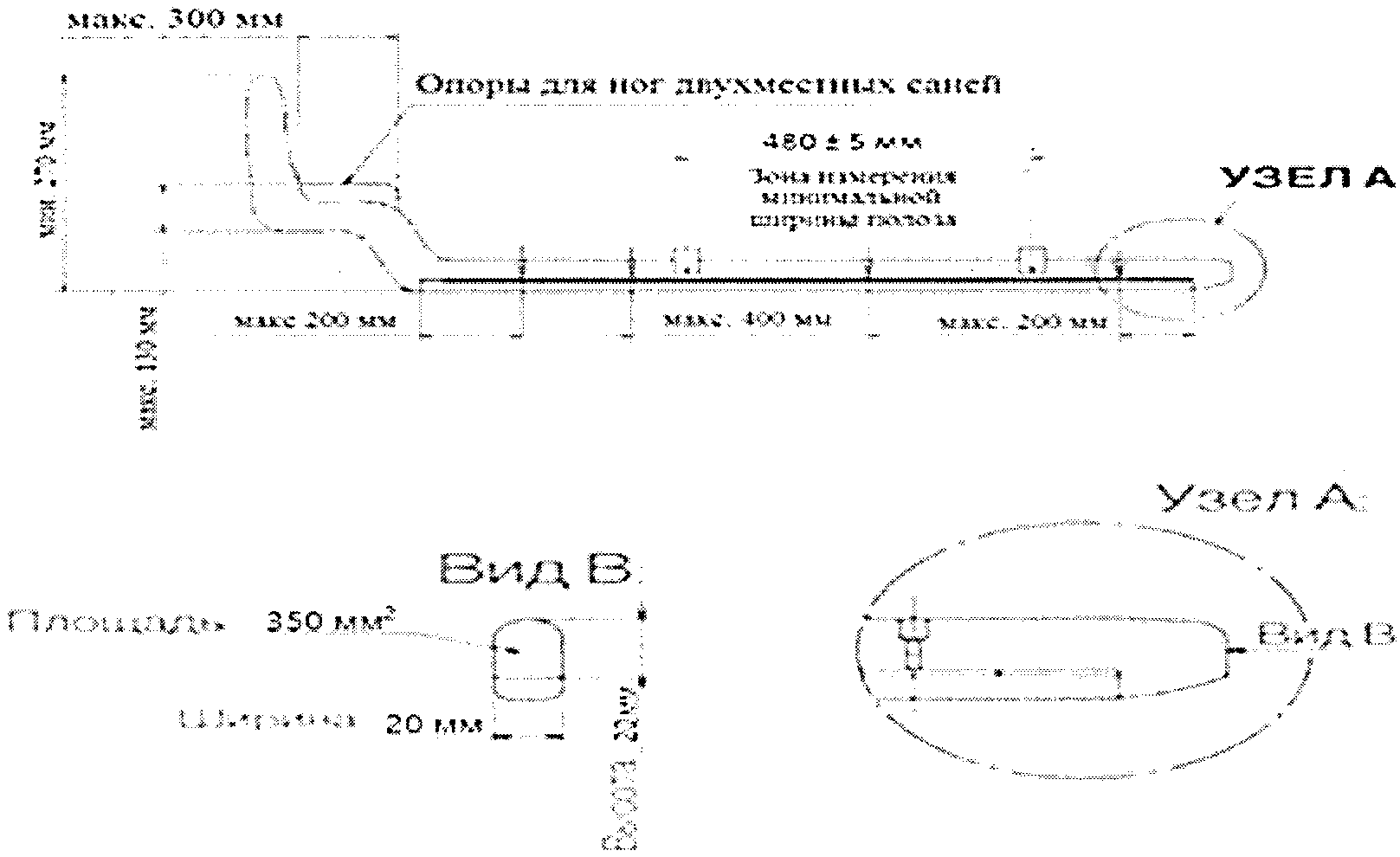

4.3.2 Полозья двухместных саней (Рисунок N 20).

Рисунок N 20

а) Полоз должен соответствовать Разделу IV пп. 1.1.3.3;

б) расстояние между осями болтов стоек кронштейнов должно быть 480+/- 5 мм;

в) полоз со скользящим полозом не может превышать по ширине 50 мм и высоте 95 мм (Рисунок N 21).

4.3.1 Устройство узла стакана и стойка кронштейна стандартных двухместных саней

а) узел должен соответствовать Разделу IV пп. 1.1.3.4 б), в), г), д);

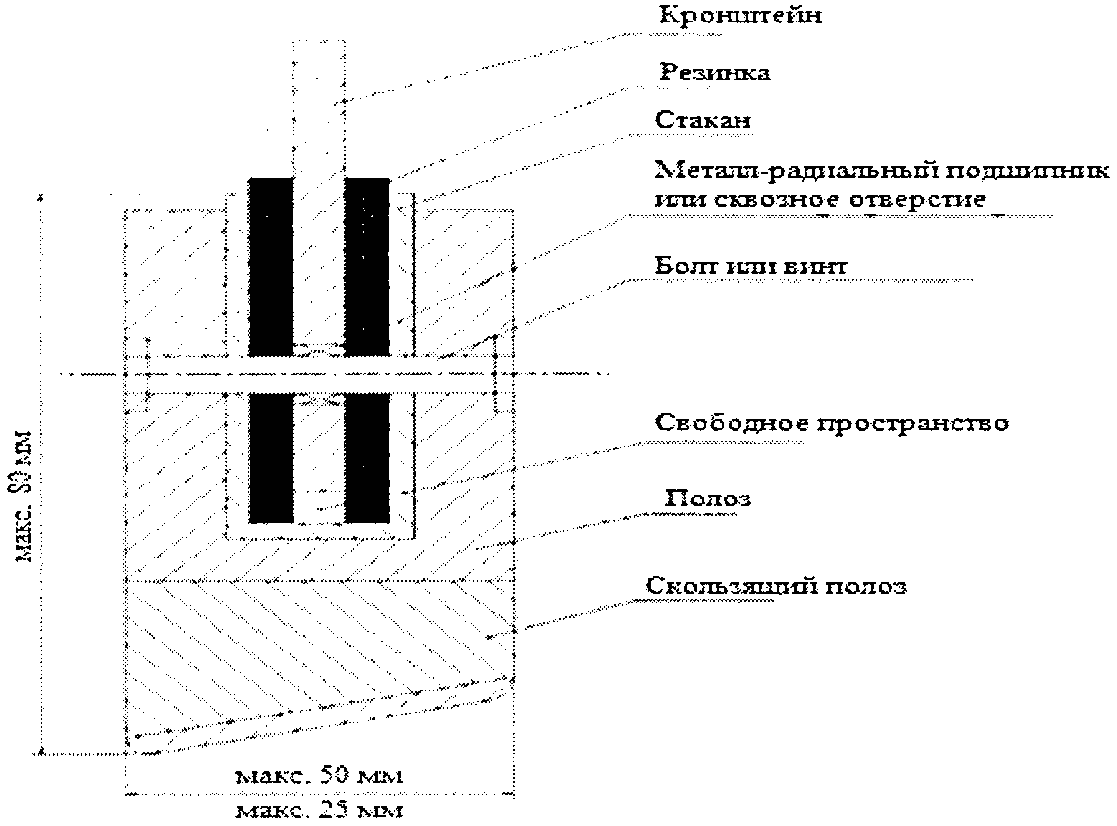

б) поверхность стенок стакана должна быть параллельна соответствующим боковым поверхностям полоза (Рисунок N 21);

в) можно использовать резинки разной твердости.

Рисунок N 21

4.3.2 Кронштейны стандартных двухместных саней 5 (Рисунок N 22)

а) соответствовать Разделу IV пп. 1.1.3.5;

б) угол наклона стоек кронштейна к вертикальной оси должен быть 25°+/- 0,5°.

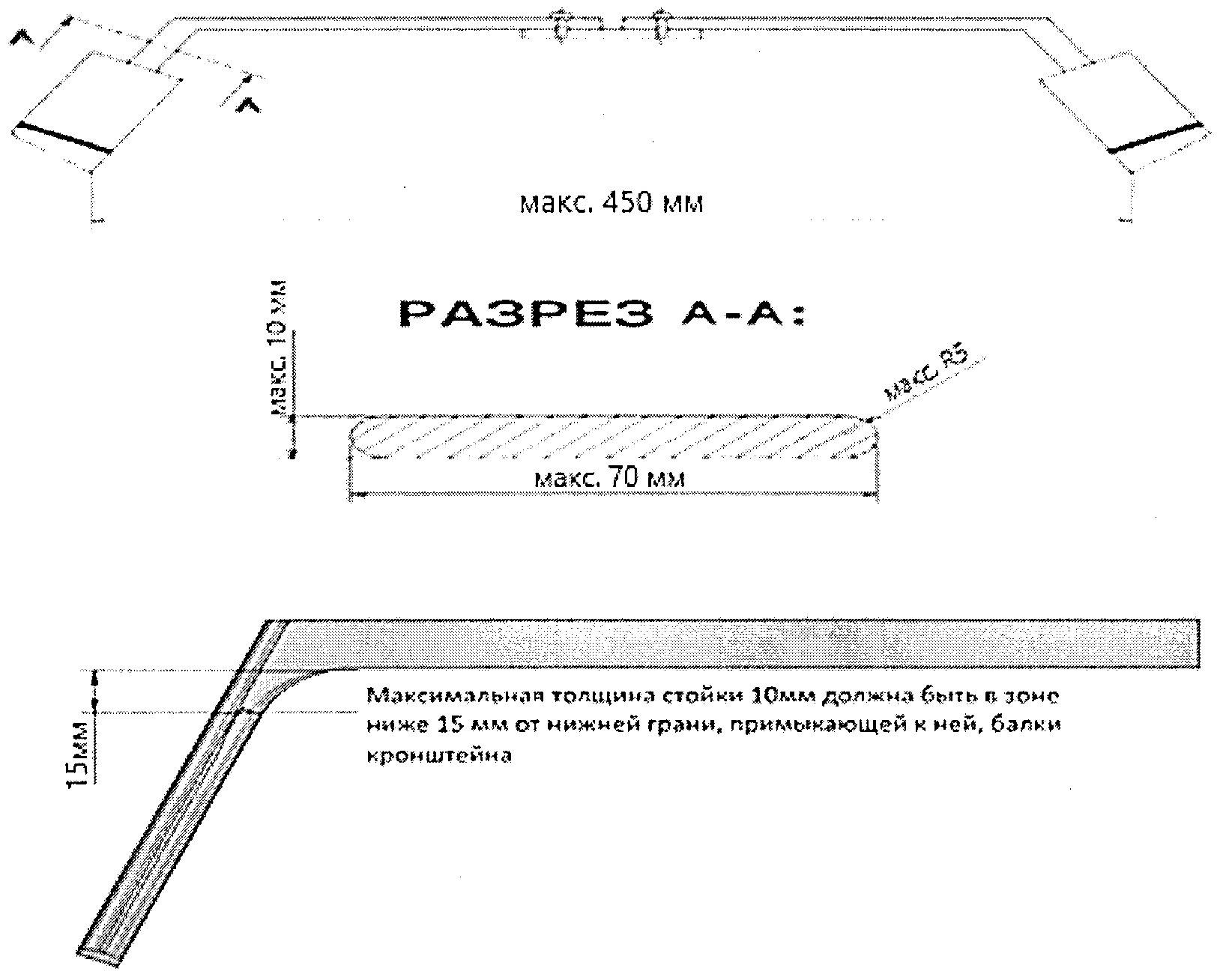

Рисунок N 22

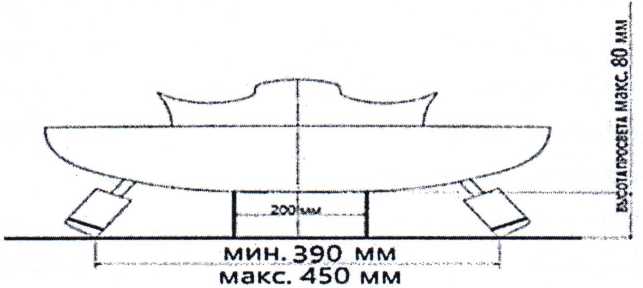

в) Ширина колеи должна быть от 395 мм до 450 мм в зоне от оси болта переднего кронштейна до оси болта заднего кронштейна (Рисунок N 23).

г) максимальная высота просвета измеряется в самой нижней точке обтекателя в зоне между центром переднего кронштейна и центром заднего кронштейна. Обе точки измерения располагаются на расстоянии 200 мм друг от друга и центрированы по продольной оси саней (Рисунок N 23);

д) высота просвета не должна превышать 80 мм (Рисунок N 23);

е) накладки и изменения формы, служащие для уменьшения максимальной высоты дорожного просвета, не допускаются.

Рисунок N 23

4.3.5 Скользящие полозья стандартных двухместных саней Скользящие полозья должны соответствовать Разделу IV пп. 1.1.3.7 Правил.
