1.5. Ограждения запретных зон вновь строящихся и подвергающихся реконструкции объектов

Конструкции ограждений возводятся в соответствии с требованиями строительных норм и правил, рабочей документацией и с учетом климатических и геологических особенностей, несущей способности грунта в районе расположения учреждения УИС.

Окончательная конструкция фундаментов ограждения уточняется в зависимости от гидрогеологических и климатических условий конкретной площадки строительства после проведения соответствующих инженерных изысканий.

Конструкция и тип фундаментов ограждения должны обеспечивать несущую способность с учетом всех осложняющих строительство факторов. При определенных геологических условиях возможно применение свайного фундамента.

1.5.1. Основное ограждение железобетонное (кирпичное при реконструкции) высотой 6 м (рисунки 1.5.1а., 1.5.1б). Толщина надземной части и армирование полотна ограждения задается согласно расчетным нагрузкам. По периметру основного ограждения через 50 м предусмотреть дренажные отверстия диаметром 50 мм.

1 - железобетонное ограждение; 2 - бетонная подготовка

Рисунок 1.5.1а. Основное ограждение

из монолитного железобетона

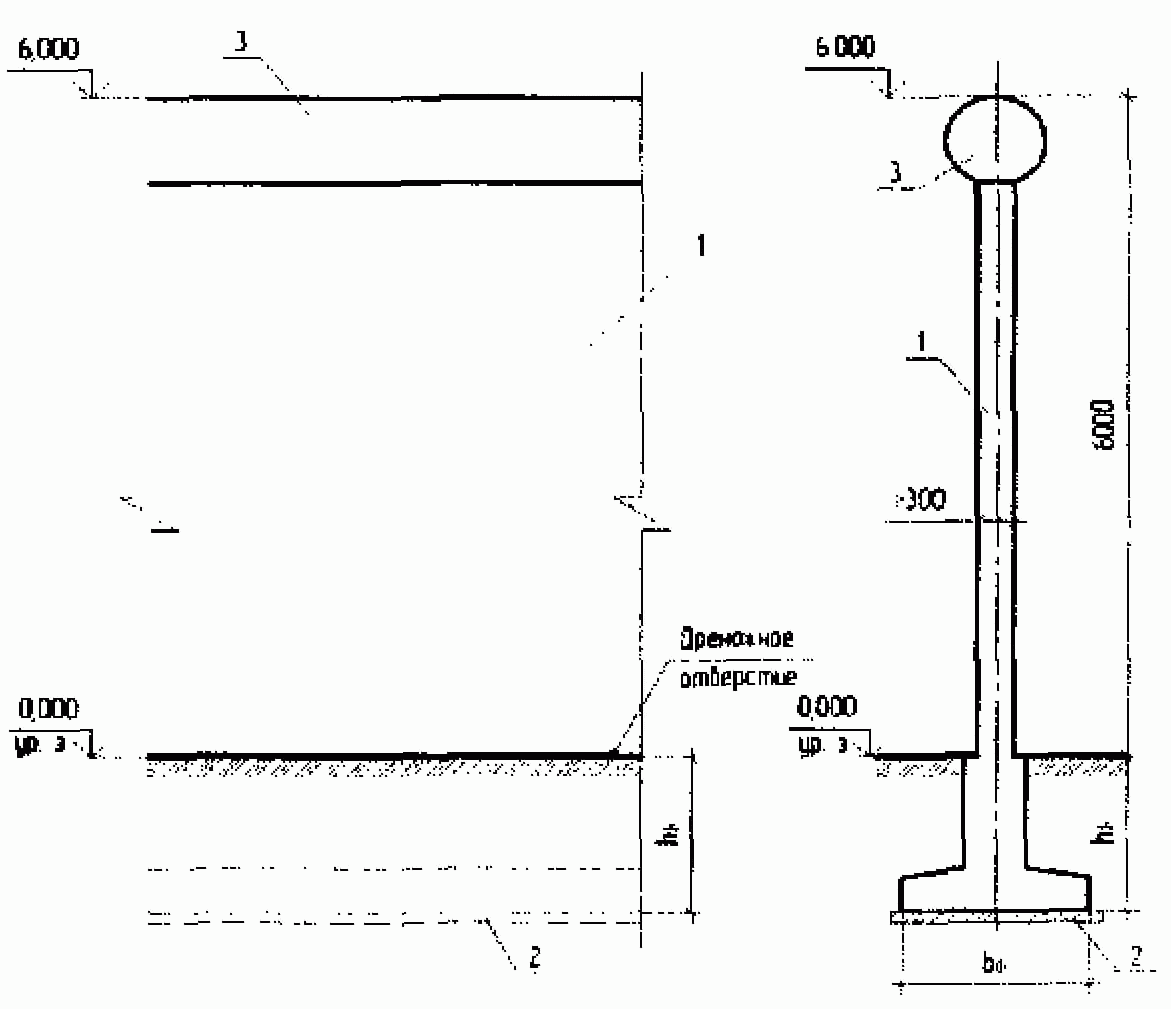

1 - железобетонное ограждение; 2 - бетонная подготовка;

3 - противопобеговый козырек типа "Бочка"

Рисунок 1.5.1б. Основное ограждение из монолитного

железобетона с противопобеговым козырьком типа "Бочка"

1.5.2. Основное ограждение из профлиста, усиленное во внутренней части сварной арматурной сеткой из стержней диаметром не менее 12 мм и ячейкой не более 200 мм x 200 мм (рисунок 1.5.2).

1 - противопобеговый козырек "Бочка"; 2 - поперечный

металлический прогон; 3 - профилированный лист толщиной

не менее 0,7 мм; 4 - стойка ограждения; 5 - сетка стальная;

6 - конструкция фундамента; 7 - бетонная подготовка

Рисунок 1.5.2. Основное ограждение

из профилированного листа

Ограждение из профилированного листа высотой 6 м выполняется на металлических, железобетонных стойках.

При возведении ограждения используется профилированный лист оцинкованный (с полимерным покрытием) толщиной не менее 0,8 мм. Для исключения деформации полотна ограждения при сезонных изменениях почвы нижняя часть полотна не бетонируется и не заглубляется в грунт (таблица 1.5.2).
