"Пособие по применению "Методики определения расчетных величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности" (утв. ФГБУ ВНИИПО МЧС России)

Таблица 4. Время блокирования tбл ОФП путей эвакуации

Таблица 4

Время блокирования tбл ОФП путей эвакуации

N выхода

Оси расположения

Время блокирования, с

CO2

CO

HCl

T

O2

Потеря видимости

1

> 1100

> 1100

> 1100

> 1100

> 1100

> 1100

2

> 1100

> 1100

> 1100

> 1100

> 1100

> 1100

3

> 1100

> 1100

> 1100

> 1100

> 1100

> 1100

4

> 1100

> 1100

> 1100

> 1100

> 1100

> 1100

5

> 1100

> 1100

> 1100

> 1100

> 1100

> 1100

6

Блокирован


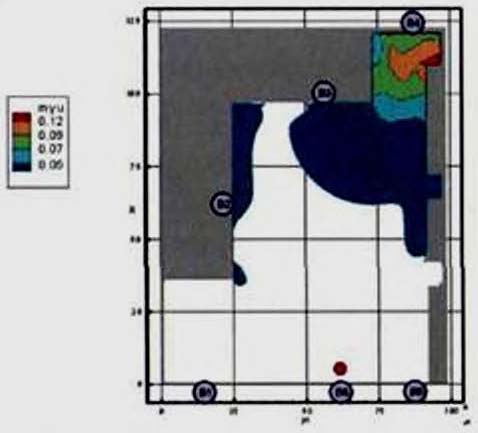

Рис. 39. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 400 с


Рис. 40. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 700 с


Рис. 41. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 900 с


Рис. 42. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 1100 с


Рис. 43. Поля температуры (K) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 1100 с


Рис. 44. Концентрация CO (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 1100 с

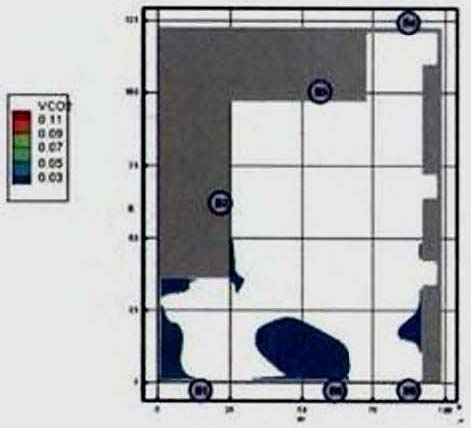

Рис. 45. Концентрация CO2 (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 1100 с


Рис. 46. Концентрация O2 (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 1100 с


Рис. 47. Концентрация HCl (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 1100 с

Сценарий 3 Сценарий 4
