"Пособие по применению "Методики определения расчетных величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности" (утв. ФГБУ ВНИИПО МЧС России)

Таблица 21. Время блокирования tбл ОФП путей эвакуации

Таблица 21

Время блокирования tбл ОФП путей эвакуации

N выхода

Оси расположения

Время блокирования, с

CO2

CO

HCl

T

O2

Потеря видимости

В1

> 190

> 190

-

190

190

170

В2

> 190

> 190

-

> 190

> 190

190


Рис. 160. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 60 с


Рис. 161. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 110 с


Рис. 162. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 150 с


Рис. 163. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 170 с


Рис. 164. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 190 с


Рис 165. Поля температуры (K) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 190 с

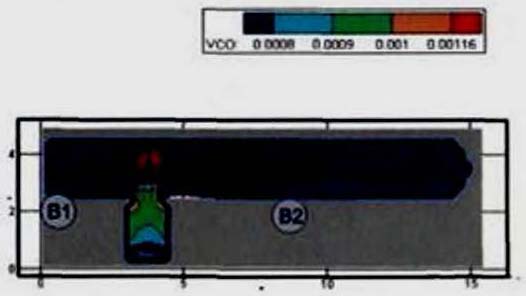

Рис. 166. Концентрация CO (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 190 с


Рис. 167. Концентрация CO2 (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 190 с


Рис. 168. Концентрация O2 (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 190 с

Сценарий 4 3.2.8. Определение расчетного времени эвакуации людей из здания
