Приложение Б

(Рекомендуемое)

ОСОБЕННОСТИ

ПРОЕКТИРОВАНИЯ УСТАНОВОК ГАЗОВОГО ПОЖАРОТУШЕНИЯ

С ПРИМЕНЕНИЕМ МОДУЛЯ ИЗОТЕРМИЧЕСКОГО С ДВУОКИСЬЮ УГЛЕРОДА

Б.1.1. Для тушения вертикальных стальных резервуаров с нефтью и нефтепродуктами объемом до 10000 м³ включительно допускается применять установки газового пожаротушения с использованием модулей изотермических для жидкой двуокиси углерода.

При проектировании установок газового пожаротушения с использованием модулей изотермических для жидкой двуокиси углерода для резервуаров объемом более 10000 м³ следует руководствоваться СТО, согласованными с федеральным органом исполнительной власти, осуществляющим функции по нормативно-правовому регулированию в области пожарной безопасности, при подтверждении положительными результатами огневых испытаний применительно к группе однородных объектов либо к группе однородной пожарной нагрузки.

Б.1.2. Для железнодорожных и автомобильных эстакад и технологического оборудования допускается применять неавтоматические установки газового пожаротушения с двуокисью углерода.

Б.1.3. Применение установок газового пожаротушения с использованием модулей изотермических для жидкой двуокиси углерода возможно только при выполнении условия по обеспечению мер предотвращения отравления двуокисью углерода персонала, находящегося на складах нефти и нефтепродуктов, а также людей, находящихся на территории, прилегающей к данным складам.

Б.2. Установка газового тушения может состоять из нескольких модулей изотермических для жидкой двуокиси углерода, при этом выпуск CO₂ из всех модулей должен производиться одновременно.

Б.3. Изотермические резервуары допускается устанавливать вне помещений с устройством навеса для защиты от осадков и солнечной радиации с ограждением по периметру площадки с учетом требований ГОСТ 15150. При этом следует:

предусмотреть в месте установки резервуара аварийное освещение;

выполнить мероприятия, исключающие несанкционированный доступ людей к резервуару, узлам его управления (пуска) и распределительным устройствам;

предусмотреть подъездные пути к резервуару.

МИЖУ следует устанавливать за обвалованием резервуаров в местах, где они не могут быть подвергнуты воздействию опасных факторов пожара, но на расстояниях от резервуаров, не менее указанных в пункте 4 таблицы 3 настоящего свода правил.

Б.4. Расчетное количество (масса) CO₂ в АУГП должно обеспечивать подачу не менее 13 кг CO₂ на 1 м² горизонтальной поверхности (площади основания) резервуара независимо от его конструкции.

Расчетное количество (масса) CO₂ в установках локального по объему пожаротушения должно обеспечить подачу не менее 6 кг/м³.

Расчетный объем при локальном по объему пожаротушении определяется произведением высоты защищаемого агрегата или оборудования на площадь проекции на поверхность основания. При этом все расчетные габариты (длина, ширина и высота) агрегата или оборудования должны быть увеличены на 1 м.

Б.5. Время выпуска расчетной массы CO₂ (Мр) из насадков:

в резервуар не должно превышать 90 с учетом инерционности;

при локальном по объему пожаротушении не более 60 с учетом инерционности.

Б.6. Пожарные извещатели, применяемые в АУГП, должны обеспечивать инерционность срабатывания не более 15 с.

Б.7. Задержка выпуска CO₂ для установок поверхностного пожаротушения резервуаров не предусматривается.

Б.8. Резервуары, оснащенные АУГП, должны иметь проемы для сброса избыточного давления и для исключения образования вакуума. Площадь проемов, тип и требуемые технические характеристики применяемых для этих целей клапанов или иных технических устройств, а также требования к их монтажу определяются нормативными документами по пожарной безопасности.

Б.9. Распределительные устройства следует размещать в станции пожаротушения или в отдельно стоящих укрытиях высотой не менее 2,0 м.

Б.10. Выбор типа насадков определяется их техническими характеристиками.

Б.11. Насадки должны быть изготовлены из коррозионностойкого материала.

Б.12. Насадки АУГП должны быть размещены и ориентированы в пространстве в соответствии с проектом на установку и технической документацией на насадки. При расположении в местах возможного механического повреждения они должны быть защищены.

Б.13. Гидравлический расчет АУГП должен выполняться из условия обеспечения давления перед насадком не менее 1,0 МПа.

Б.14. В установках поверхностного пожаротушения расстояние между насадками по периметру резервуара не должно превышать 10 м.

Допускается установка блока насадков для подачи жидкой двуокиси углерода в существующие в конструкции РВС окна для установки генераторов пены.

Б.15. Насадки должны устанавливаться на расстоянии, равном половине расстояния от верхней кромки обечайки резервуара до максимального уровня взлива, но не менее 250 мм до верхней кромки обечайки резервуара.

Б.16. Конструкция насадков для резервуара должна исключать попадание в систему трубопроводов АУГП взрывоопасной газо-воздушной среды за счет применения герметизирующих устройств.

Б.17. Выбор диаметров трубопроводов осуществляется на основе гидравлического расчета.

Б.18. Трубопроводы АУГП должны прокладываться с уклоном.

Б.19. Прокладку трубопроводов по территории предприятий можно выполнять как надземным, так и подземным способом.

Б.20. Расчетное количество М_г (масса) CO₂, которая должна храниться в установке, определяется по формуле:

М_г = (М_осн + М_рез) (Б.1)

где М_осн - основной запас (масса) CO₂, определяется по формуле:

М_осн = (М_р + М_тр) (Б.2)

где М_р - масса CO₂, предназначенная для создания в зоне горения огнетушащей концентрации, определяется по формуле:

для резервуаров: М_р = К_н · S_р (Б.3)

где К_н = 13 кг/м² - количество (масса) CO₂ (кг), подаваемая на 1 м² горящей поверхности;

S_р - площадь поперечного сечения резервуара, м²;

для локального по объему пожаротушения: М_р = К_л · V_л (Б.4)

где К_л = 6 кг/м³ - количество (масса) CO₂ (кг), подаваемая на 1 м³ объема;

V_л - расчетный объем, определяемый произведением расчетной площади тушения (п. Б.4) на высоту, при этом высота оборудования должна быть увеличена на 1 м.

М_тр - масса остатка CO₂ в трубопроводе, при выпуске основного запаса (массы) CO₂ определяется по формуле:

(Б.5)

где V_тр - объем трубопроводной разводки наиболее удаленного направления тушения;

- плотность жидкой CO₂ при температуре ее хранения в модуле.

М_рез - резервный запас (масса) CO₂, определяется по формуле:

М_рез = М_р + М'_тр (Б.6)

где М'_тр - масса остатка ГОТВ в трубопроводе при выпуске резервного запаса (массы) CO₂ определяется по формуле:

, (Б.7)

где V_p - объем модуля;

- плотность газовой фазы CO₂ при давлении, которое имеется в трубопроводе после окончания истечения расчетного запаса М_р CO₂ в зону горения.

Б.21. Гидравлический расчет установки газового пожаротушения с применением модуля изотермического для жидкой двуокиси углерода следует выполнять в соответствии с методикой, изложенной в приложении Е СП 485.1311500.2020, с учетом формулы Ж.4, таблицы Б.1 и рисунка Б.1.

(Ж.4)

Таблица Б.1

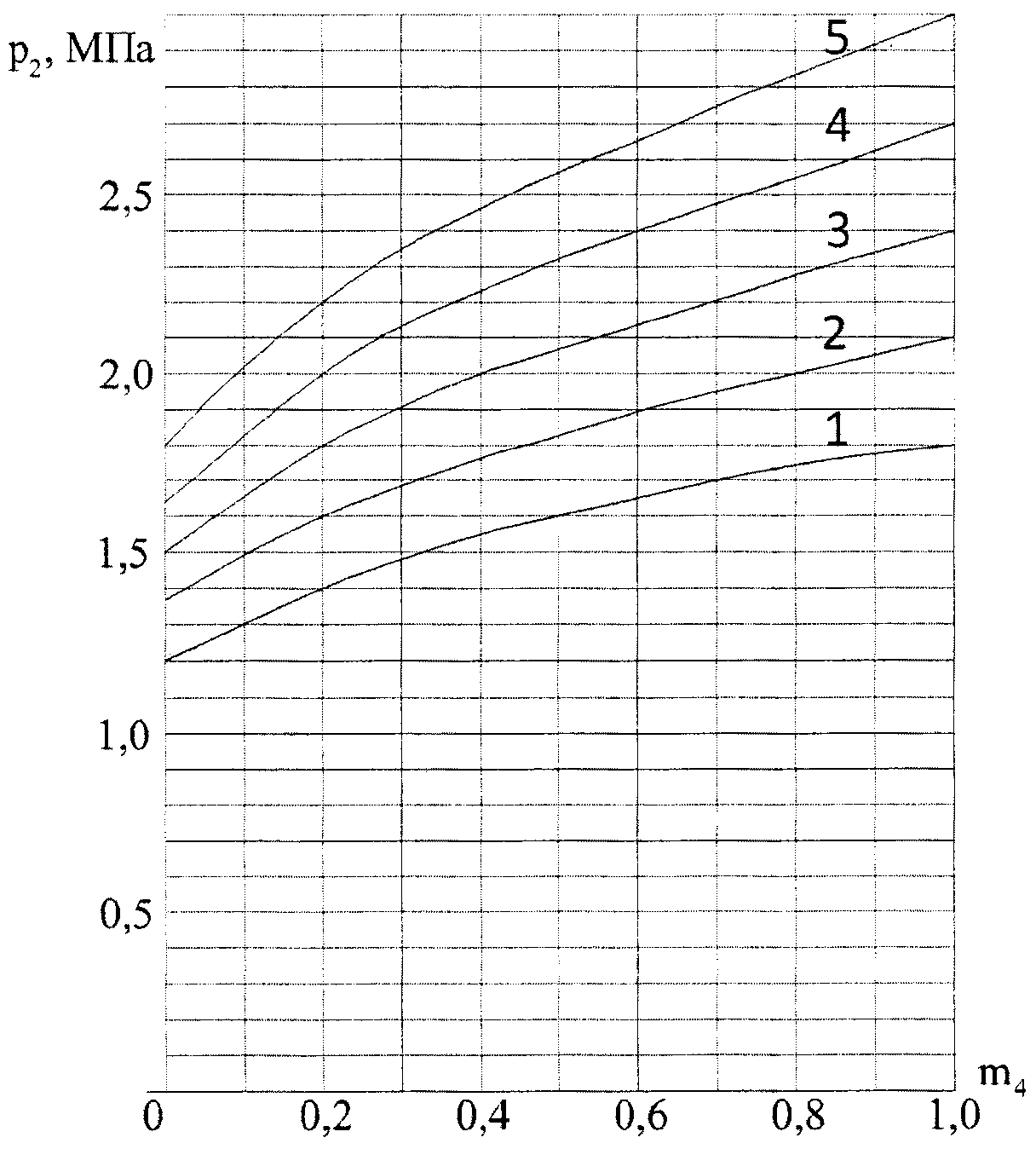

Рисунок Б.1. Зависимость давления p₂ в изотермическом резервуаре в конце выпуска расчетного количества двуокиси углерода m от относительной массы двуокиси углерода m₄

1 - при p₁ = 1,8 МПа; 2 - при p₁ = 2,2 МПа; 3 - при p₁ = 2,4 МПа; 4 - при p₁ = 2,7 МПа; 5 - при p₁ = 3,0 МПа.

Примечание - Относительная масса двуокиси углерода m₄ определяется по формуле:

где m₅ - начальная масса двуокиси углерода, кг.
