1. Расчет болтовых соединений с поперечной нагрузкой

1.1. Болт установлен в отверстия деталей без зазора. Болт работает на срез и смятие.

Рисунок 226

Рисунок 227

Рисунок П 1.1

Болт цилиндрический

Рисунок П 1.2

Болт конусный

На срез болт рассчитывают по формуле:

Рисунок 228 ,

где P - сила, действующая поперек болта, кгс;

Рисунок 229 - допускаемое напряжение на срез, кгс/см²;

d - диаметр посадочной поверхности болта, мм.

На смятие болт рассчитывают по формуле:

Рисунок 230 ,

где h - высота участка смятия, мм;

Рисунок 231 - допускаемое напряжение на смятие, кгс/см².

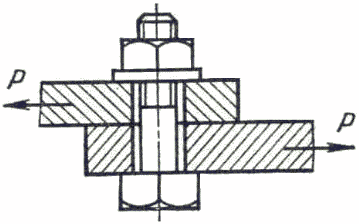

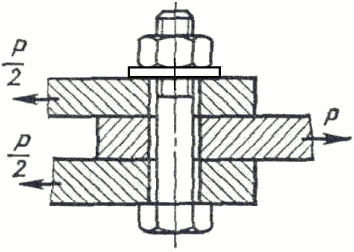

1.2. Болт установлен в отверстия деталей с зазором. Затяжкой болта обеспечивают достаточную силу трения между деталями для предупреждения их сдвига и перекоса болта.


Рисунок П 1.3 Болт цилиндрический	Рисунок П 1.4 Болт конусный
Болт рассчитывают на усилие затяжки Q по формулам:
	Q = P / f i,
где f - коэффициент трения между соединяемыми деталями; принимается в соответствии с п. 11.3.1 настоящей главы; d₁ - внутренний диаметр резьбы болта, мм; - допускаемое напряжение при растяжении, кгс/см²	где i - число стыков
