2. Размещение и крепление контейнеров на платформах для крупнотоннажных контейнеров
2.1. На платформе погрузочной длиной 40 футов размещают:
- контейнеры длиной 10 футов (рисунок 1);
- два или один контейнер длиной 20 футов (рисунок 2);
- один контейнер длиной 30 футов (рисунки 3а, 3б);

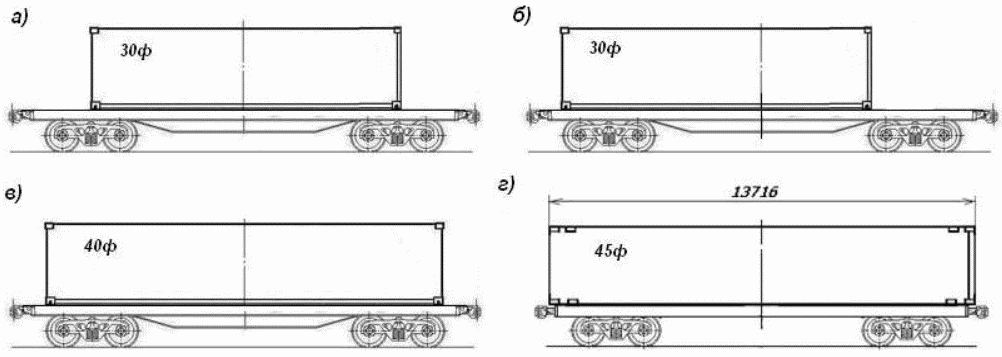

- один контейнер длиной 40 футов (рисунок 3в);
- один контейнер длиной 45 футов (рисунок 3г);
- контейнеры длиной 10 футов совместно с контейнерами длиной 20 футов (рисунок 4).
2.1.1. Условия размещения контейнеров длиной 10 футов на платформе погрузочной длиной 40 футов по схемам, приведенным на рисунке 1.
|
Условия размещения контейнеров на платформе погрузочной длиной 40 футов |
|
|
Контейнеры размещают так, чтобы разность масс брутто каждых двух контейнеров, установленных симметрично относительно поперечной плоскости симметрии платформы, была минимальна, а пара контейнеров с наибольшей разницей масс брутто располагалась в середине платформы. При размещении одного порожнего и трех груженых контейнеров порожний контейнер устанавливают в середине платформы. При размещении одного груженого и трех порожних контейнеров груженый контейнер устанавливают в середине платформы. |
|
|
Таблица 1 Приложения к настоящей главе. |
|
|
Таблица 2 Приложения к настоящей главе. |
|

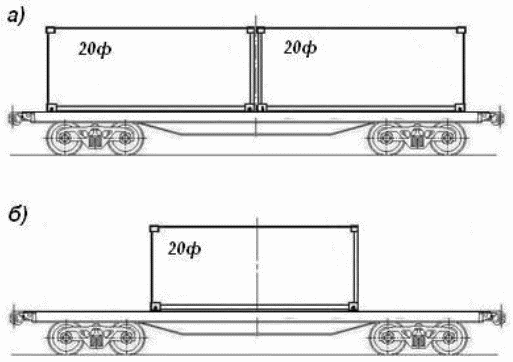

2.1.2. Условия размещения контейнеров длиной 20 футов на платформе погрузочной длиной 40 футов по схемам, приведенным на рисунке 2.
|
Условия размещения контейнеров на платформе погрузочной длиной 40 футов |
|
|
Если контейнеры загружены грузом без смещения центра тяжести груза в контейнере, разность масс брутто контейнеров не должна превышать 14 тонн, а со смещением центра тяжести груза - подбор контейнеров производят в соответствии с таблицей 3 Приложения к настоящей главе. |
|
|
Контейнер размещают симметрично относительно поперечной плоскости симметрии платформы. |
2.1.3. Условия размещения контейнеров длиной 30, 40, 45 футов на платформе погрузочной длиной 40 футов по схемам, приведенным на рисунке 3.

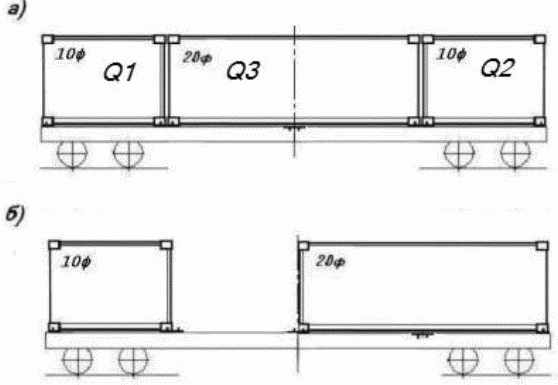

2.1.4. Условия размещения контейнеров длиной 10 футов совместно с контейнером длиной 20 футов на платформе погрузочной длиной 40 футов по схемам, приведенным на рисунке 4.
|
Условия размещения контейнеров на платформе погрузочной длиной 40 футов |
|
|
Если контейнеры загружены грузом без смещения центра тяжести груза в контейнере, их подбор производят: - при массе брутто контейнера длиной 20 футов (Q3) до 5 тонн включительно разность масс брутто контейнеров длиной 10 футов (Q1 и Q2) не должна превышать 7 тонн; - при большей массе брутто контейнера длиной 20 футов (Q3) разность масс брутто контейнеров (Q1 и Q2) не ограничивается. Если контейнеры загружены грузом со смещением центра тяжести груза в контейнере, подбор контейнеров производят в соответствии с таблицей 4 Приложения к настоящей главе. |
|
|
Таблица 5 Приложения к настоящей главе. |
2.1.5. На платформах погрузочной длиной 40 футов, у которых упоры для крепления контейнеров установлены несимметрично относительно поперечной плоскости симметрии вагона, размещают один контейнер длиной 40 футов массой брутто не более 30,48 т или два контейнера длиной 20 футов массой брутто не более 24 т каждый несимметрично (со смещением) относительно поперечной плоскости симметрии вагона. Если контейнеры длиной 20 футов имеют разную массу брутто, подбор контейнеров производят расчетным путем с учетом смещения центра тяжести груза в контейнерах и выполнения требований ГОСТ 22235: разница в загрузке тележек не должна превышать 10 тонн для четырехосных вагонов, а нагрузка, приходящаяся на каждую тележку, должна быть не более половины грузоподъемности вагона.
2.2. На платформе погрузочной длиной 60 футов размещают:
- контейнеры длиной 10 футов (рисунок 5);
- контейнеры длиной 20 футов (рисунок 6);
- два или один контейнер длиной 30 футов (рисунок 7);
- один контейнер длиной 40 футов и один контейнер длиной 20 футов (рисунок 8а);
- один контейнер длиной 40 футов или 45 футов (рисунки 8б, 8в);
- контейнеры длиной 10 футов совместно с контейнерами длиной 20 футов (рисунок 9).

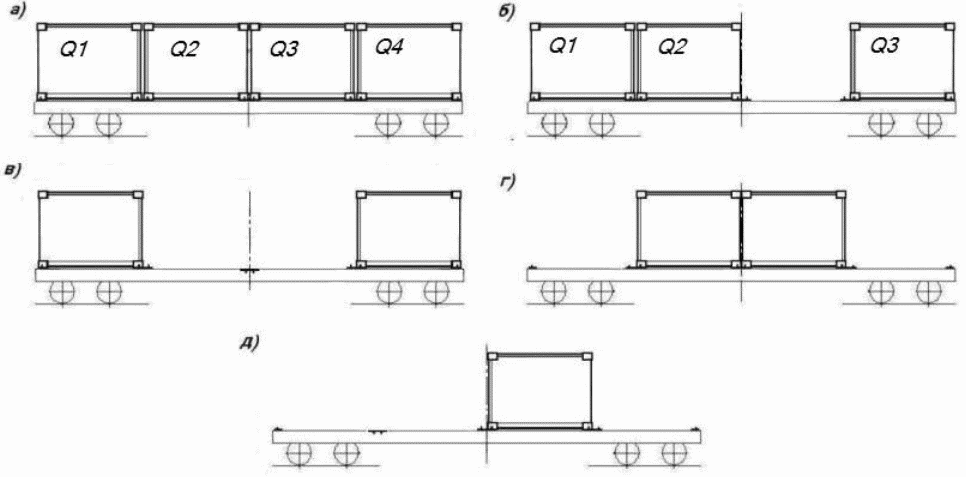

2.2.1. Условия размещения контейнеров длиной 10 футов на платформе погрузочной длиной 60 футов по схемам, приведенным на рисунке 5.
|
Условия размещения контейнеров на платформе погрузочной длиной 60 футов |
|
|
Контейнеры подбирают таким образом, чтобы разность масс брутто каждых двух контейнеров, установленных симметрично относительно поперечной плоскости симметрии платформы, была минимальна, а пары контейнеров с наибольшей разницей масс брутто располагались в середине платформы. |
|
|
Контейнеры подбирают таким образом, чтобы разность масс брутто каждых двух контейнеров, установленных симметрично относительно поперечной плоскости симметрии платформы, была минимальна. |
|
|
Таблица 1 Приложения к настоящей главе. |
|
|
Разность масс брутто контейнеров не должна превышать 4 тонны. |
2.2.2. Условия размещения контейнеров длиной 20 футов на платформе погрузочной длиной 60 футов по схемам, приведенным на рисунке 6.
|
Условия размещения контейнеров на платформе погрузочной длиной 60 футов |
|
|
Таблица 6 Приложения к настоящей главе. |
|
|
Если контейнеры загружены грузом без смещения центра тяжести груза в контейнере, разность масс брутто контейнеров не должна превышать 14 тонн, а со смещением центра тяжести груза - подбор контейнеров производят в соответствии с таблицей 3 Приложения к настоящей главе. |
|
|
Таблица 7 Приложения к настоящей главе. |
|
|
Подбор контейнеров-цистерн длиной 20 футов, имеющих цистерну длиной 7150 - 8100 мм, выступающую по длине за угловые фитинги, на платформах с дополнительными упорами производят в соответствии с таблицей 8 Приложения к настоящей главе. |
|
|
Контейнер размещают симметрично относительно поперечной плоскости симметрии платформы. |

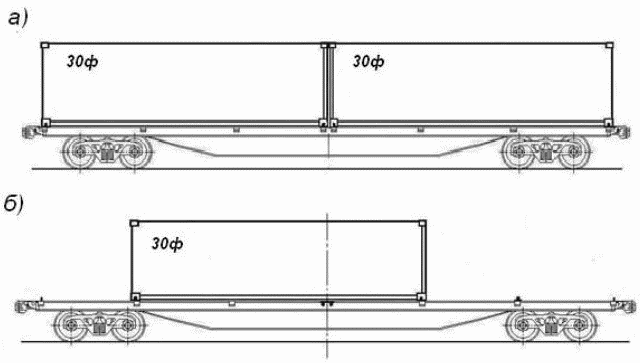

2.2.3. Условия размещения контейнеров длиной 30 футов на платформе погрузочной длиной 60 футов по схемам, приведенным на рисунке 7.
|
Условия размещения контейнеров на платформе погрузочной длиной 60 футов |
|
|
Таблица 9 Приложения к настоящей главе. |
|
|
Если контейнер загружен грузом без смещения центра тяжести груза в контейнере, его масса брутто не должна превышать 28 тонн, а со смещением центра тяжести груза - не должна превышать 21 тонну. |

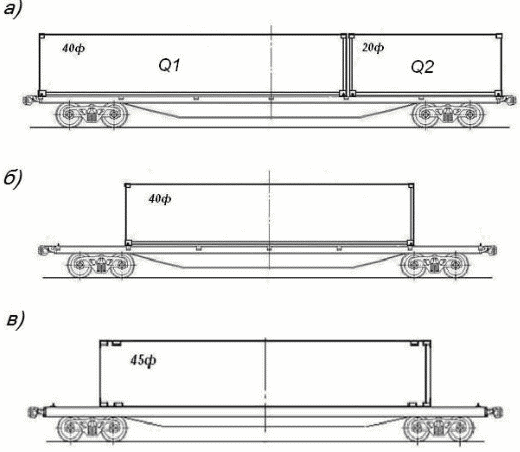

2.2.4. Условия размещения контейнера длиной 40 футов совместно с контейнером длиной 20 футов, а также одного контейнера длиной 40 футов или 45 футов на платформе погрузочной длиной 60 футов по схемам, приведенным на рисунке 8.
|
Условия размещения контейнеров на платформе погрузочной длиной 60 футов |
|
|
Таблица 10 Приложения к настоящей главе. |
|
|
Контейнер размещают на платформе симметрично относительно поперечной плоскости симметрии платформы. |
2.2.5. Условия размещения контейнеров длиной 10 футов совместно с контейнерами длиной 20 футов на платформе погрузочной длиной 60 футов по схемам, приведенным на рисунке 9.
|
Условия размещения контейнеров на платформе погрузочной длиной 60 футов |
|
|
Подбор контейнеров производят расчетным путем с учетом смещения центра тяжести груза в контейнерах и выполнения требований ГОСТ 22235: разница в загрузке тележек не должна превышать 10 тонн для четырехосных вагонов, а нагрузка, приходящаяся на каждую тележку, должна быть не более половины грузоподъемности вагона. |
|
|
При размещении порожних контейнеров длиной 10 футов подбор контейнеров длиной 20 футов (Q2 и Q3) производят: - если контейнеры загружены без смещения центра тяжести груза, разность их масс брутто не должна превышать 14 тонн; - если контейнеры загружены со смещением центра тяжести груза - в соответствии с таблицей 3 Приложения к настоящей главе. Если разность масс брутто груженых контейнеров длиной 10 футов (Q1 и Q4) не превышает 2 тонны, подбор контейнеров длиной 20 футов (Q2 и Q3) производят в соответствии с таблицей 11 Приложения к настоящей главе. |
|
|
Если разность масс брутто контейнеров Q2 и Q3 не превышает 3 тонны, подбор контейнеров длиной 20 футов производят в соответствии с таблицей 12 Приложения к настоящей главе. |
|
|
Таблица 13 Приложения к настоящей главе. |

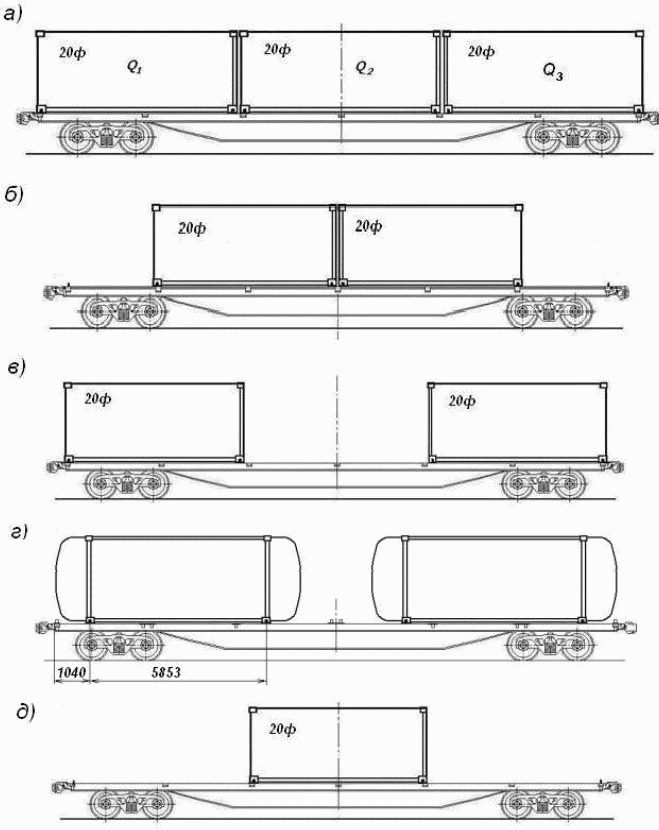

2.3. На платформе погрузочной длиной 80 футов размещают:
- контейнеры длиной 20 футов (рисунок 10);
- контейнеры длиной 30 футов (рисунок 11);
- контейнеры длиной 40 и 45 футов (рисунок 12);
- совместно контейнеры длиной 20 футов и 40 футов (рисунок 13).
2.3.1. Условия размещения контейнеров длиной 20 футов на платформе погрузочной длиной 80 футов по схемам, приведенным на рисунке 10.
|
Условия размещения контейнеров на платформе погрузочной длиной 80 футов |
|
|
Подбор контейнеров производят в соответствии с таблицей 14 Приложения к настоящей главе при условии, что в середине платформы устанавливают два контейнера Q2 и Q3, имеющие наименьшую массу брутто и разность масс брутто не более 3 тонн. |
|
|
В середине платформы устанавливают контейнер массой брутто не более 24 тонны. Подбор крайних контейнеров производят в соответствии с таблицей 15 Приложения к настоящей главе. |
|
|
В середине платформы устанавливают контейнер массой брутто не более 24 тонны. Подбор крайних контейнеров производят в соответствии с таблицей 6 Приложения к настоящей главе. Для платформы модели 13-7024 Крюковского вагоностроительного завода максимальная суммарная масса брутто контейнеров на платформе при размещении по схеме, приведенной на рисунке 10в, не должна превышать 50 тонн. |
|
|
Таблица 16 Приложения к настоящей главе. |
|
|
Суммарная масса брутто контейнеров на платформе не должна превышать 34 тонны. Если контейнеры загружены грузом без смещения центра тяжести груза в контейнере, разность масс брутто контейнеров не должна превышать 14 тонн, а со смещением центра тяжести груза - подбор контейнеров производят в соответствии с таблицей 3 Приложения к настоящей главе. |
|
|
Подбор контейнеров-цистерн, имеющих цистерны длиной 7150 - 8100 мм, производят в соответствии с таблицей 17 Приложения к настоящей главе. |

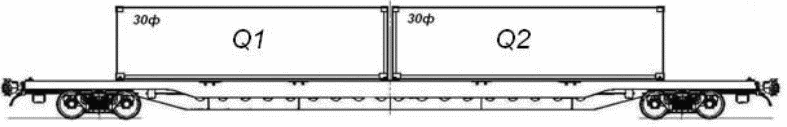

2.3.2. Условия размещения контейнеров длиной 30 футов на платформе погрузочной длиной 80 футов по схеме, приведенной на рисунке 11.
|
Условия размещения контейнеров на платформе погрузочной длиной 80 футов |
|
|
Таблица 9 Приложения к настоящей главе. |

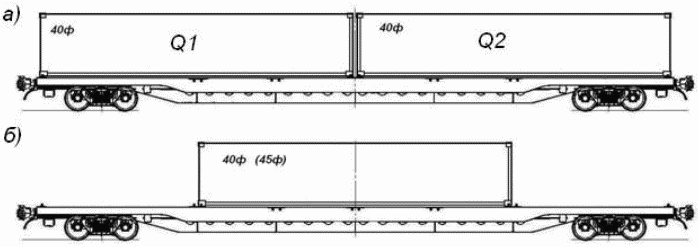

2.3.3. Условия размещения контейнеров длиной 40 и 45 футов на платформе погрузочной длиной 80 футов по схемам, приведенным на рисунке 12.
|
Условия размещения контейнеров на платформе погрузочной длиной 80 футов |
|
|
Таблица 18 Приложения к настоящей главе. |
|
|
Контейнер размещают на платформе симметрично относительно поперечной плоскости симметрии платформы. |

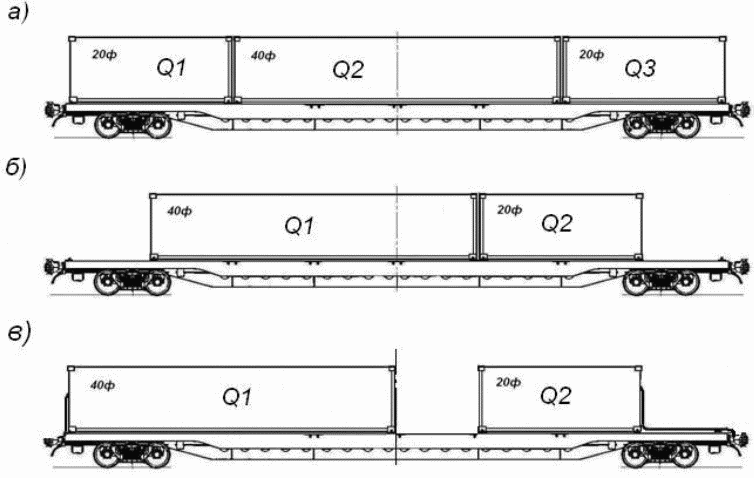

2.3.4. Условия размещения совместно контейнеров длиной 20 футов и 40 футов на платформе погрузочной длиной 80 футов по схемам, приведенным на рисунке 13.
|
Условия размещения контейнеров на платформе погрузочной длиной 80 футов |
|
|
Таблица 19 Приложения к настоящей главе. |
|
|
Таблица 10 Приложения к настоящей главе. |
|
|
Таблица 20 Приложения к настоящей главе. |
2.4. Порожние контейнеры размещают на платформах в соответствии со схемами, приведенными на рисунках 1 - 13.
2.5. Допускается при размещении контейнеров-цистерн устанавливать дополнительное крепление в соответствии со схемами, приведенными на рисунках 14 - 15.

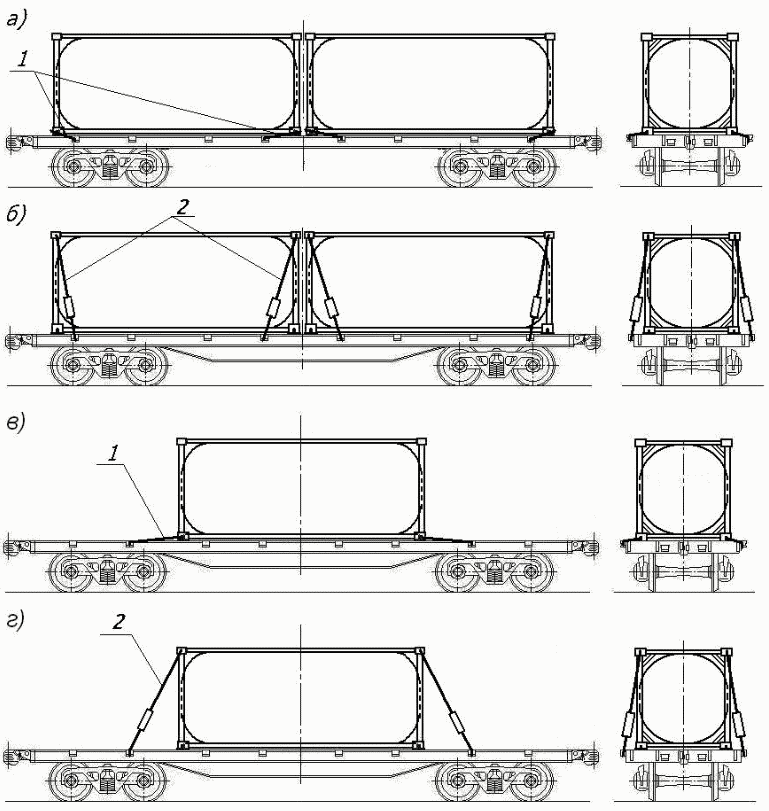

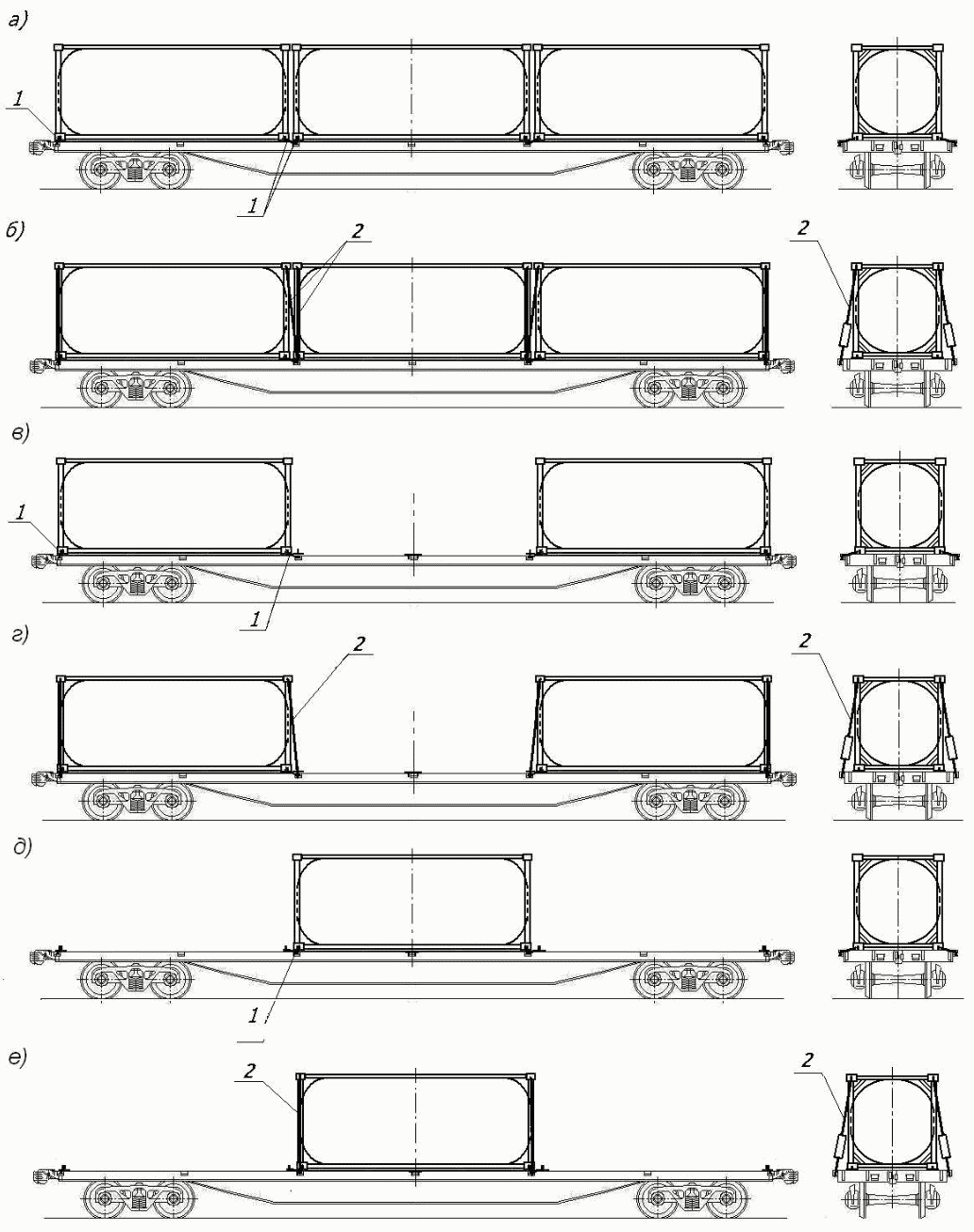

Рисунок 14 - Дополнительное крепление контейнеров-цистерн
на платформе погрузочной длиной 40 футов:
а - растяжками из проволоки; б - тросовыми растяжками
1 - растяжка из проволоки; 2 - тросовая растяжка
Рисунок 15 - Дополнительное крепление контейнеров-цистерн
на платформе погрузочной длиной 60 футов:
а, в, д - растяжками из проволоки;
б, г, е - тросовыми растяжками
1 - растяжка из проволоки; 2 - тросовая растяжка
Контейнеры-цистерны закрепляют за нижние угловые фитинги четырьмя растяжками из проволоки диаметром 6 мм в четыре нити или за верхние угловые фитинги четырьмя тросовыми растяжками из стального каната (троса) диаметром не менее 8 мм с талрепом, имеющим рабочую нагрузку не менее 2,94 т. Проволочные и тросовые растяжки закрепляют за ближайшие к угловым фитингам скобы платформы, а при размещении на платформе одного контейнера-цистерны - за ближайшие скобы за пределами длины контейнера-цистерны. В местах огибания тросовой растяжкой узлов крепления платформы и фитингов контейнера-цистерны допускается устанавливать защитные чехлы из резиновой трубки. Примеры установки тросовых растяжек приведены на рисунке 16.

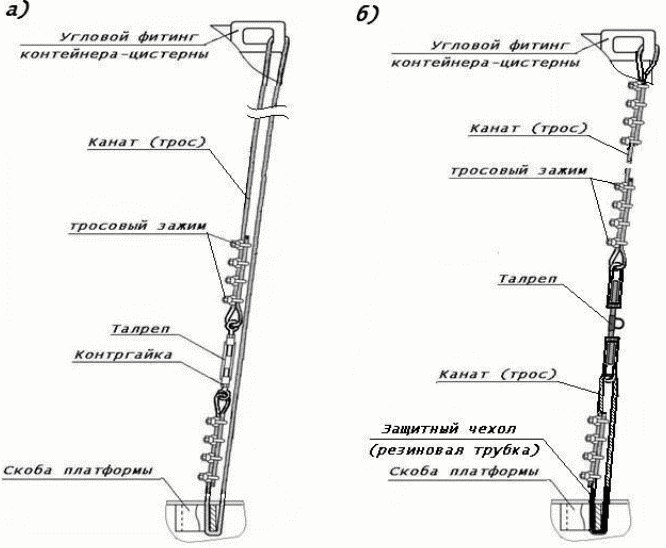

Рисунок 16 - Примеры установки тросовой растяжки
крепления контейнера-цистерны:
а - растяжка из единого отрезка каната (троса);
б - составная растяжка из двух частей
