Части I, III и IV Правил применения оборудования систем телевизионного вещания введены в информационный банк отдельными документами.
Приказ Мининформсвязи России от 24.01.2008 N 7 (ред. от 23.04.2013) "Об утверждении Правил применения оборудования систем телевизионного вещания. Часть II. Правила применения оборудования сетей кабельного телевизионного вещания" (Зарегистрировано в...

Приложение N 19. Требования к АЧХ боковых полос формирователей аналогового телевизионного радиосигнала (модуляторов)

Приложение N 19

к Правилам применения оборудования

систем телевизионного вещания.

Часть II. Правила применения

оборудования сетей кабельного

телевизионного вещания

ТРЕБОВАНИЯ

К АЧХ БОКОВЫХ ПОЛОС ФОРМИРОВАТЕЛЕЙ АНАЛОГОВОГО

ТЕЛЕВИЗИОННОГО РАДИОСИГНАЛА (МОДУЛЯТОРОВ)

1. Шаблон допустимых значений АЧХ боковых полос радиосигнала аналогового телевидения на выходе модулятора приведен на рисунке 1. Координаты точек перегиба шаблона допустимых значений АЧХ боковых полос приведены в таблице N 1.

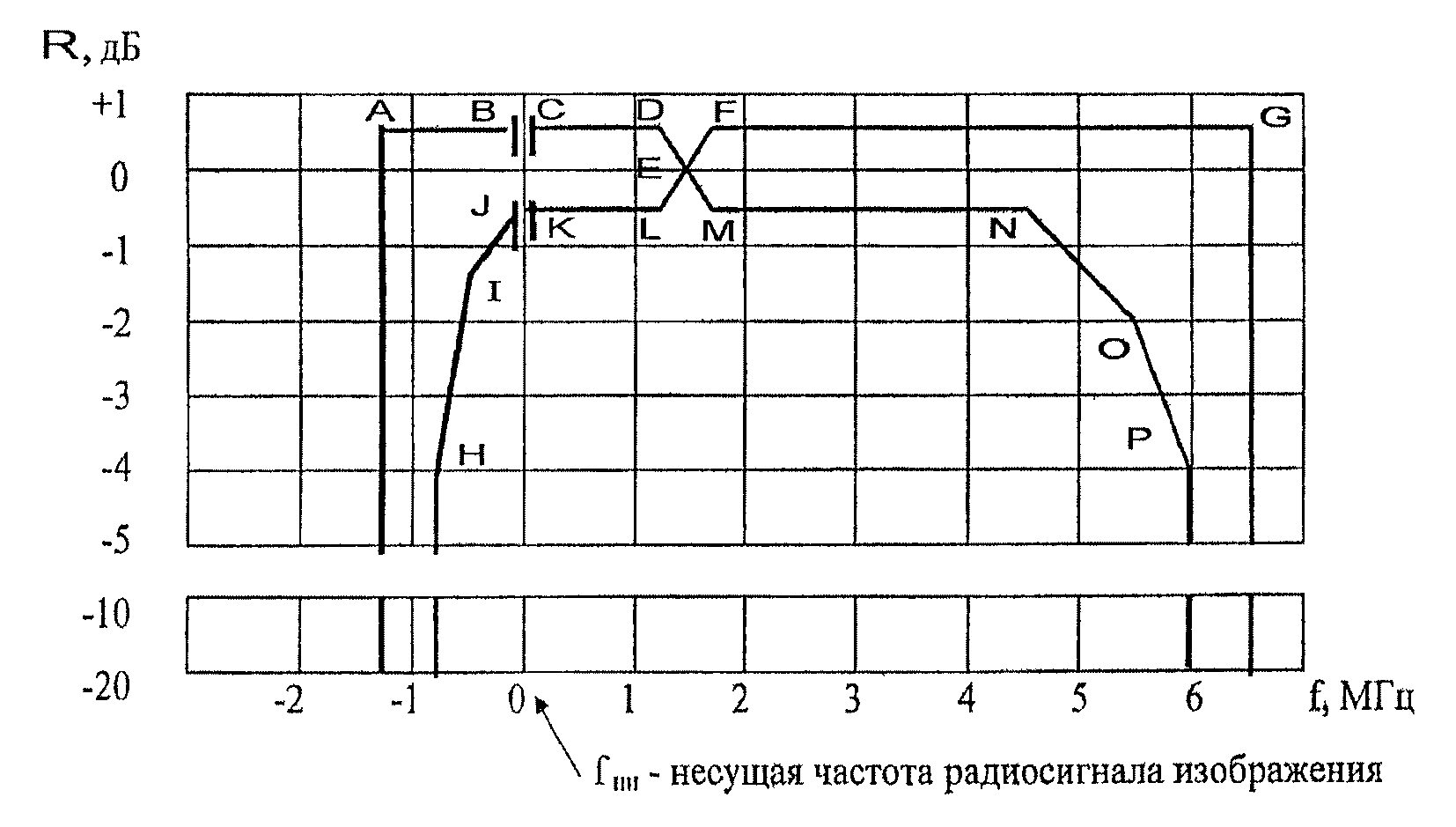

Рисунок 1. Шаблон допустимых

значений АЧХ боковых полос в полосе

частот от (f минус 1,25 МГц) до (f + 6,5 МГц)

ни ни

Таблица N 6 Таблица N 1. Координаты точек перегиба шаблона допустимых значений АЧХ боковых полос
