Части I, III и IV Правил применения оборудования систем телевизионного вещания введены в информационный банк отдельными документами.
Приказ Мининформсвязи России от 24.01.2008 N 7 (ред. от 23.04.2013) "Об утверждении Правил применения оборудования систем телевизионного вещания. Часть II. Правила применения оборудования сетей кабельного телевизионного вещания" (Зарегистрировано в...

Приложение N 20. Требования к сквозной АЧХ канала изображения оборудования головных станций для приема, усиления и преобразования телевизионных сигналов

Приложение N 20

к Правилам применения оборудования

систем телевизионного вещания.

Часть II. Правила применения

оборудования сетей кабельного

телевизионного вещания

ТРЕБОВАНИЯ

К СКВОЗНОЙ АЧХ КАНАЛА ИЗОБРАЖЕНИЯ ОБОРУДОВАНИЯ

ГОЛОВНЫХ СТАНЦИЙ ДЛЯ ПРИЕМА, УСИЛЕНИЯ И ПРЕОБРАЗОВАНИЯ

ТЕЛЕВИЗИОННЫХ СИГНАЛОВ

1. Шаблон допустимых значений сквозной АЧХ канала изображения по стандарту D/K (SECAM) приведен на рисунке 1.

2. Шаблон допустимых значений сквозной АЧХ канала изображения по стандарту B/G (PAL) приведен на рисунке 2.

3. Координаты точек перегиба шаблонов допустимых значений сквозной АЧХ канала изображения (рисунок 1 и рисунок 2) приведены в таблицах N N 1, 2.

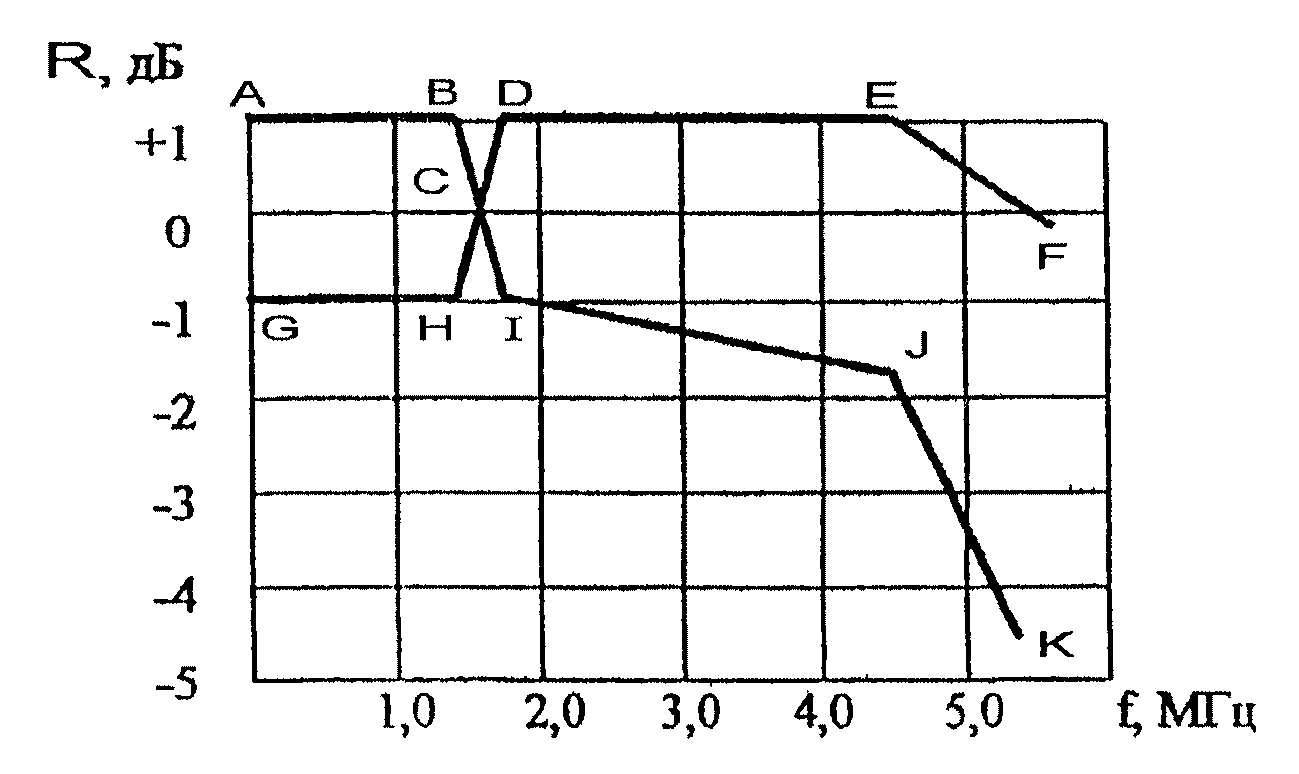

Рисунок 1. Шаблон допустимых значений сквозной АЧХ канала

изображения по стандарту D/K (SECAM)

Таблица N 1. Координаты точек перегиба шаблона допустимых значений АЧХ боковых полос Таблица N 1. Координаты точек перегиба шаблона допустимых значений сквозной АЧХ канала изображения по стандарту D/K (SECAM)
