Таблица N 1. Требования к параметрам оборудования линейной сети

┌───┬────────────────────────────────────────────────────────┬────────────┐

│ N │ Наименование параметра │ Величина │

│п/п│ │ параметра │

├───┼────────────────────────────────────────────────────────┼────────────┤

│ 1 │ 2 │ 3 │

├───┼────────────────────────────────────────────────────────┼────────────┤

│ 1 │Неравномерность АЧХ в полосе частот распределения, дБ, │ │

│ │не более: │ │

│ │- от входа линейной сети до оконечной нагрузки линии │ 4,0 │

│ │домовой распределительной сети; │ │

│ │- от входа линейной сети до выхода абонентской розетки: │ │

│ │ в полосе частот от 40 до 1000 МГц │ 11 │

│ │ в полосе частот от 40 до 300 МГц │ 8,0 │

├───┼────────────────────────────────────────────────────────┼────────────┤

│ 2 │Отношение радиосигнала изображения к одночастотным │ 54 <1> │

│ │помехам комбинационных частот второго IMA и │ │

│ │ II(B) │ │

│ │третьего IMA порядка, дБ, не менее │ │

│ │ III(B) │ │

├───┼────────────────────────────────────────────────────────┼────────────┤

│ 3 │Отношение радиосигнала изображения к составным помехам │ 54 <1> │

│ │комбинационных частот второго CSO и третьего СТВ │ │

│ │порядков, дБ, не менее │ │

├───┼────────────────────────────────────────────────────────┼────────────┤

│ 4 │Отношение сигнала к фоновой помехе, дБ, не менее │ 52 │

├───┼────────────────────────────────────────────────────────┼────────────┤

│ 5 │Отношение радиосигнала изображения к шуму в полосе │ 43 <1> │

│ │частот канала изображения, дБ, не менее │ │

├───┼────────────────────────────────────────────────────────┼────────────┤

│ 6 │Отношение радиосигнала изображения к одночастотной │ 57 <2> │

│ │помехе в канале распределения, дБ, не менее │ │

├───┼────────────────────────────────────────────────────────┼────────────┤

│ 7 │Уровень напряжения радиосигнала с цифровой модуляцией │ 114 │

│ │на входе обратного направления абонентской розетки, │ │

│ │дБмкВ, не более │ │

├───┼────────────────────────────────────────────────────────┼────────────┤

│ 8 │Неравномерность АЧХ линейного тракта КРС в полосе │ 10 │

│ │частот обратного направления, дБ, не более │ │

├───┼────────────────────────────────────────────────────────┼────────────┤

│ 9 │Отношение радиосигнала к одночастотным помехам │ 32 <3> │

│ │комбинационных частот второго IMAII(B) и третьего │ │

│ │IMAIII(B) порядка в полосе частот каналов обратного │ │

│ │направления, дБ, не менее │ │

├───┼────────────────────────────────────────────────────────┼────────────┤

│10 │Отношение радиосигнала с цифровой модуляцией к │ 25 <3> │

│ │интегральному шуму в канале обратного направления, дБ, │ │

│ │не менее │ │

├───┼────────────────────────────────────────────────────────┼────────────┤

│11 │Отношение радиосигнала с цифровой модуляцией к │ 25 <3> │

│ │одночастотной помехе в канале обратного направления, │ │

│ │дБ, не менее │ │

├───┴────────────────────────────────────────────────────────┴────────────┤

│ Примечание: │

│ <1> Значения норм на параметры линейной сети приведены без учета│

│искажений, вносимых оборудованием ГС. │

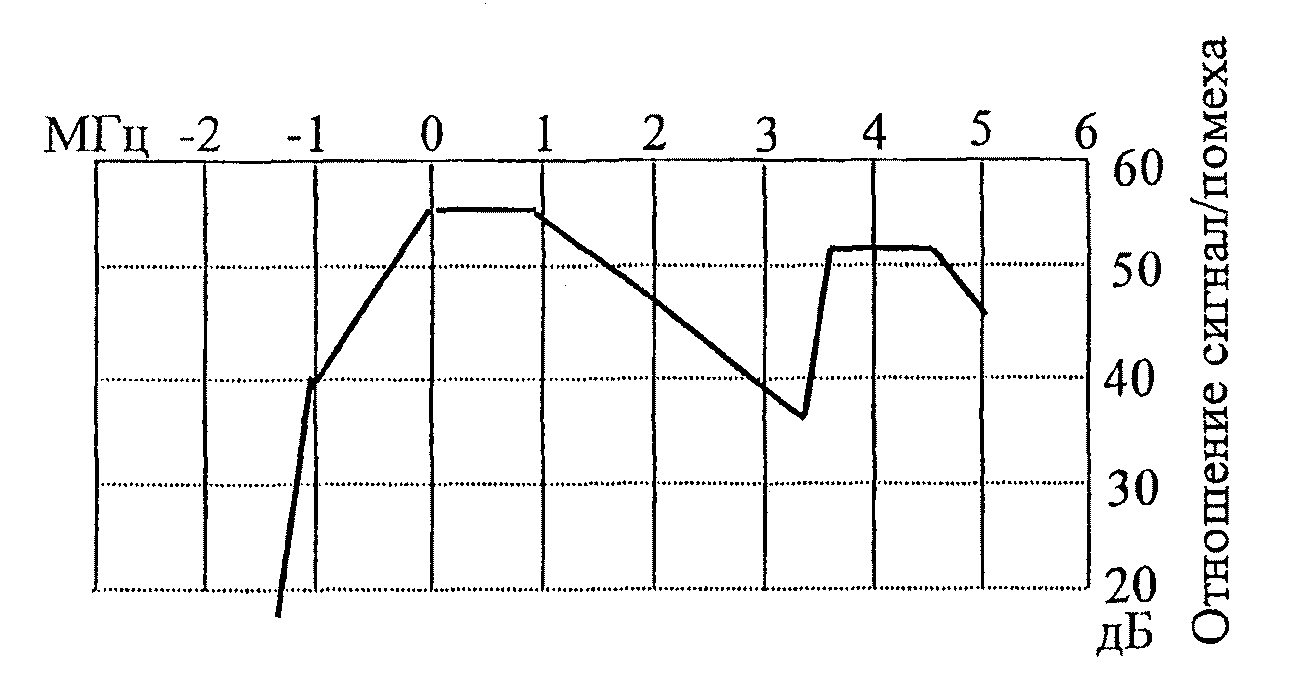

│ <2> Отношение радиосигнала к одночастотной помехе может быть│

│уменьшено с учетом кривой защитных отношений по рисункам 1, 2, 3. │

│ <3> Параметр нормируется для типа модуляции 16 QAM. │

└─────────────────────────────────────────────────────────────────────────┘
