Для оборудования со стволами, работающими на совпадающей частоте с ортогональными поляризациями в одном направлении (режим "co-channel")

3.2. Маска спектра излучаемого сигнала для оборудования с 4-позиционной модуляцией со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 55 или 56 МГц с соседними стволами в одинаковой поляризации для диапазонов частот от 8 до 57 ГГц приведена на рисунке 1.

Рисунок 1

3.3. Маска спектра излучаемого сигнала для оборудования с 8-позиционной модуляцией для диапазонов частот от 2 до 57 ГГц со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот от 27,5 до 30 МГц с соседними стволами как в одинаковой, так и ортогональной поляризации приведена на рисунке 2.

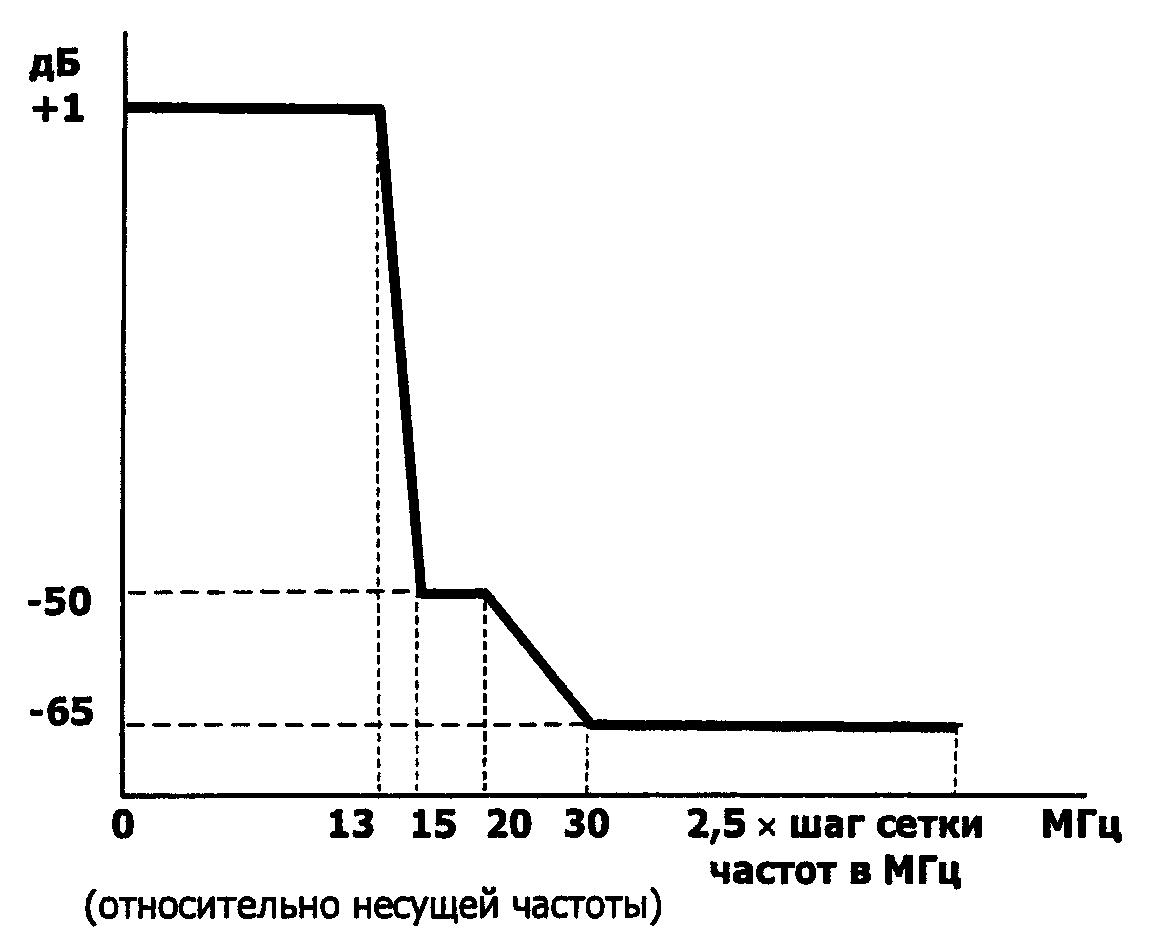

Рисунок 2

3.4. Маска спектра излучаемого сигнала для оборудования с 16-/32-/64-позиционной модуляцией для диапазонов частот от 2 до 40 ГГц со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 20 МГц (от 27,5 до 30 МГц) с соседними стволами в одинаковой поляризации приведена на рисунке 3.

Рисунок 3

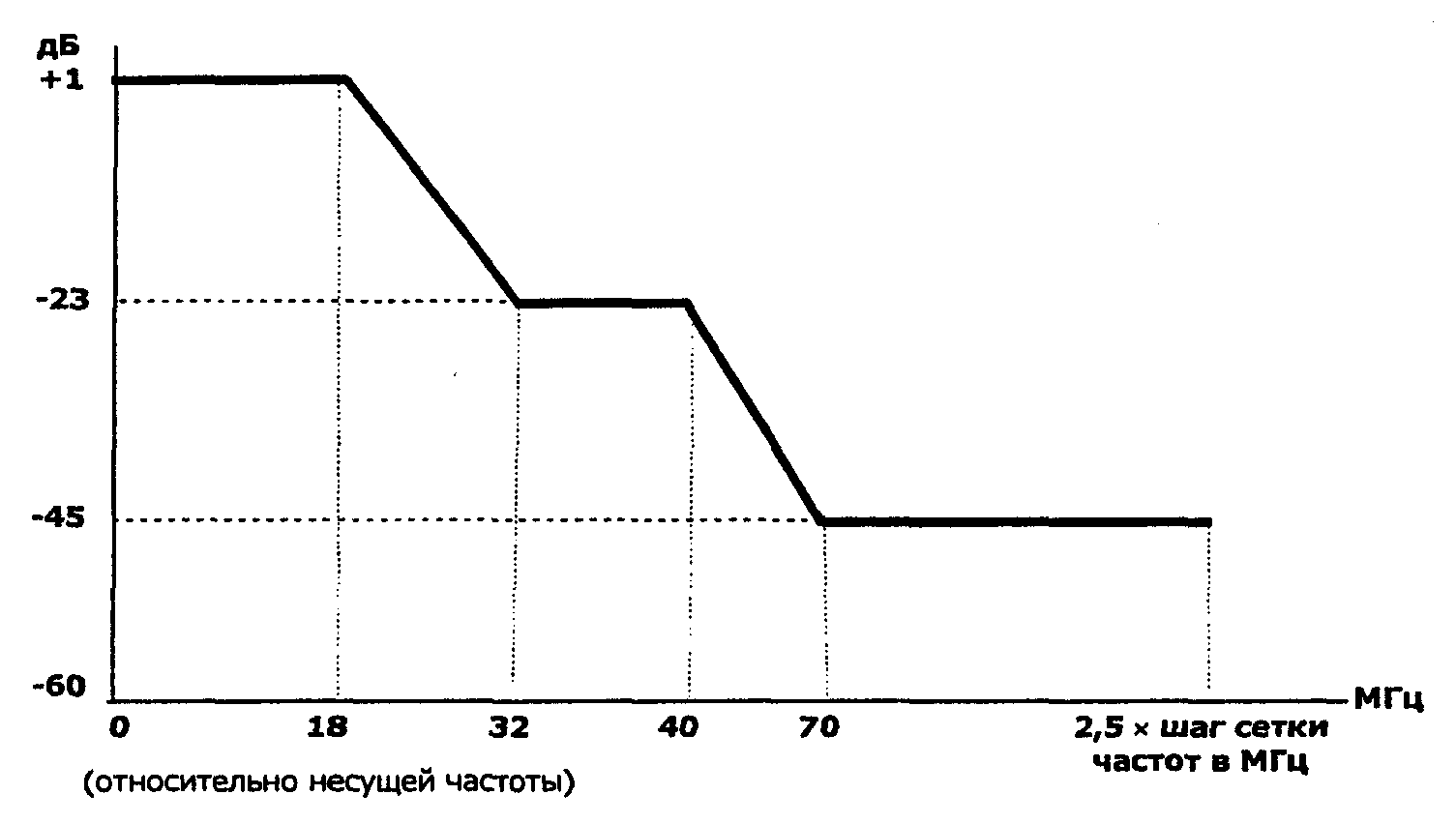

3.5. Маска спектра излучаемого сигнала для оборудования со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 13,75 или 14 МГц с соседними стволами в одинаковых поляризациях для диапазонов частот от 13 до 18 ГГц приведена на рисунке 4.

Рисунок 4

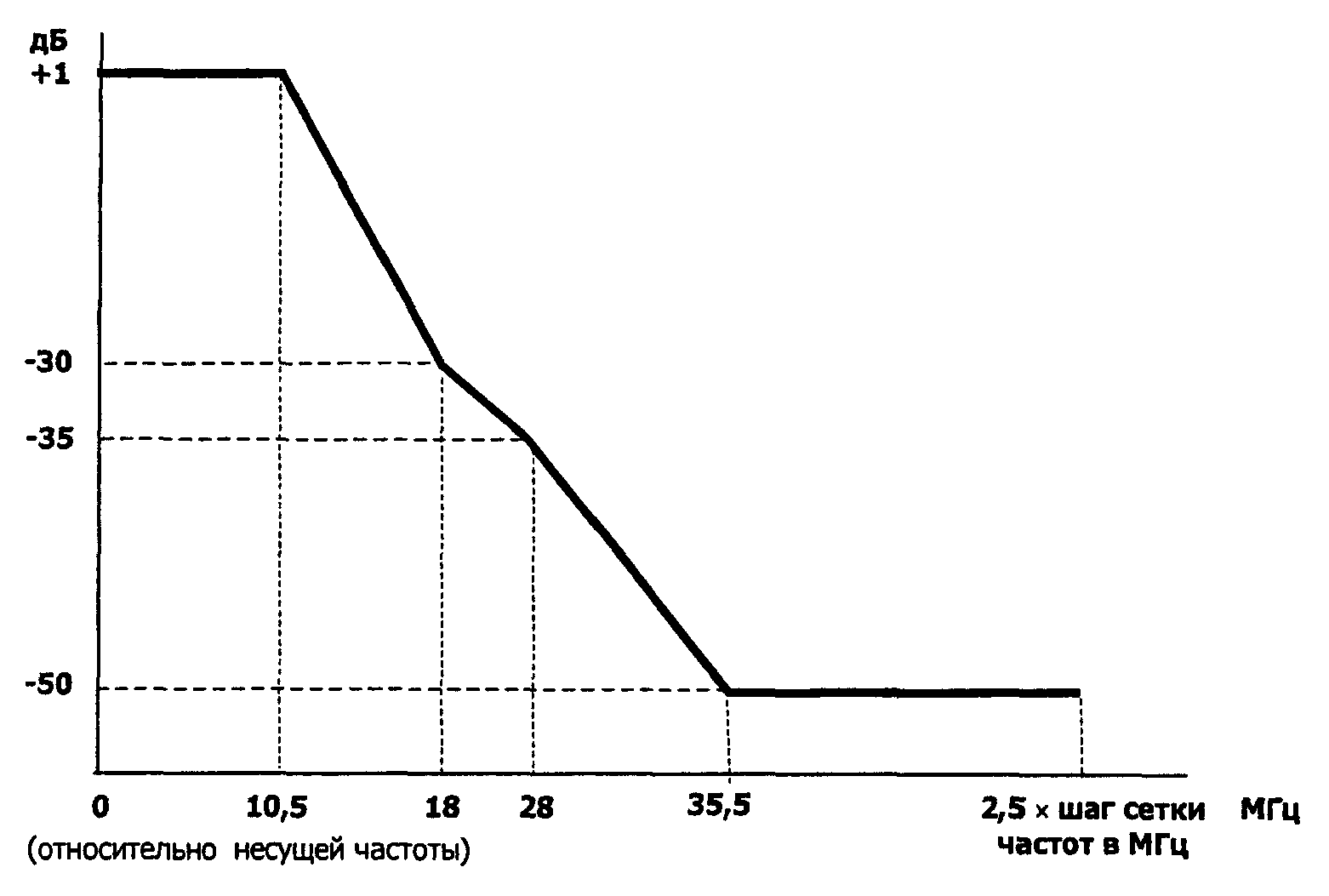

3.6. Маска спектра излучаемого сигнала для оборудования с 16-/32-позиционной модуляцией для диапазонов частот от 23 до 57 ГГц с соседними стволами в одинаковой поляризации со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 13,75 или 14 МГц (со скоростью передачи цифрового сигнала 155 Мбит/с с шагом сетки частот 55 или 56 МГц для диапазонов частот от 13 до 57 ГГц) приведена на рисунке 5.

Рисунок 5

3.7. Маска спектра излучаемого сигнала для оборудования с 64-/128-позиционной модуляцией для диапазонов частот от 2 до 15 ГГц с шагом сетки частот 28 МГц (от 29 до 30 МГц) со скоростью передачи цифрового сигнала 155 Мбит/с с соседними стволами в одинаковых поляризациях или 2 x 155 Мбит/с в режиме "co-channel" приведена на рисунке 6.

Рисунок 6

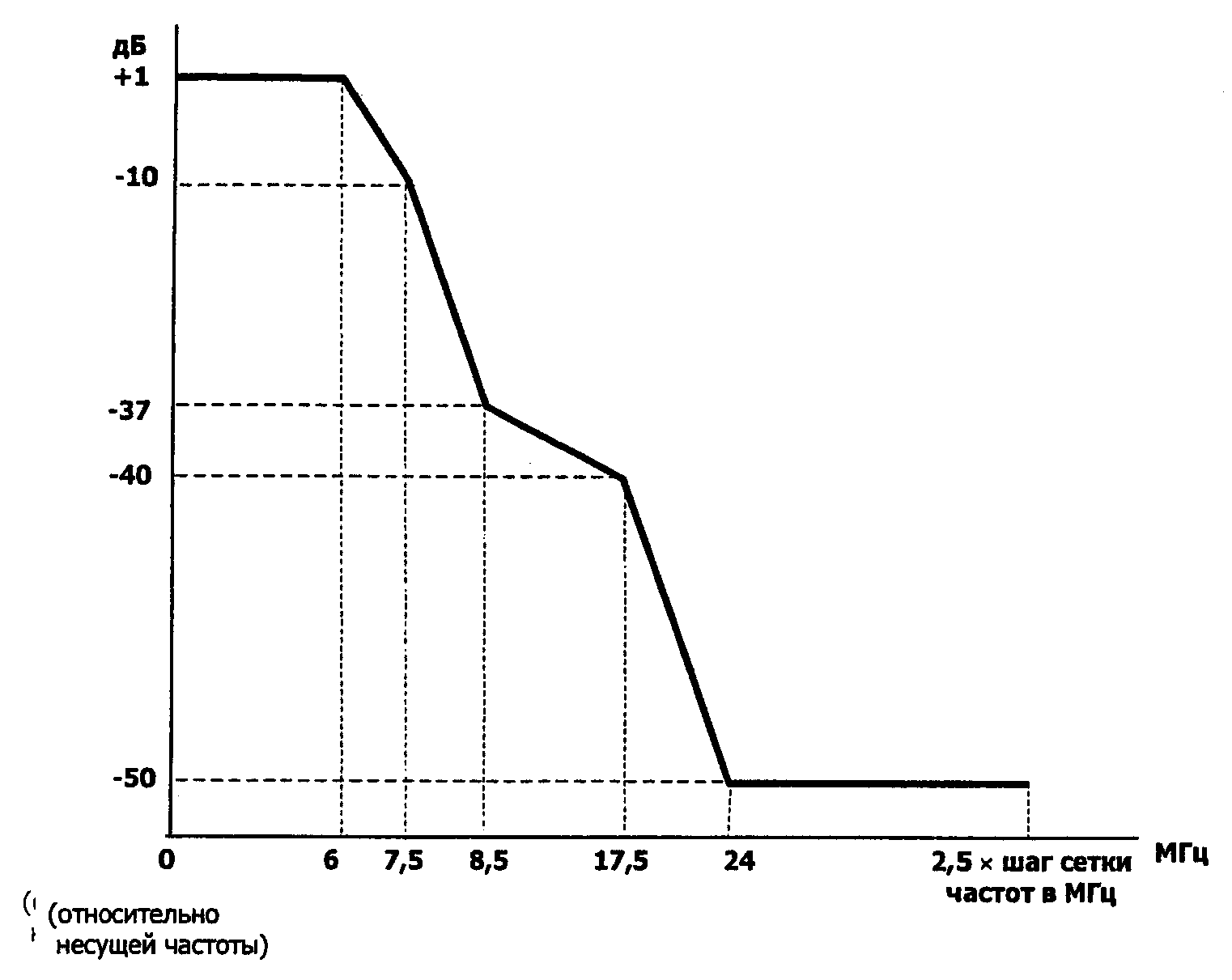

3.8. Маска спектра излучаемого сигнала для оборудования диапазонов частот от 18 до 57 ГГц со скоростью передачи цифрового сигнала 155 Мбит/с с соседними стволами в одинаковых поляризациях с шагом сетки частот от 27,5 до 30 МГц приведена на рисунке 7.

Рисунок 7

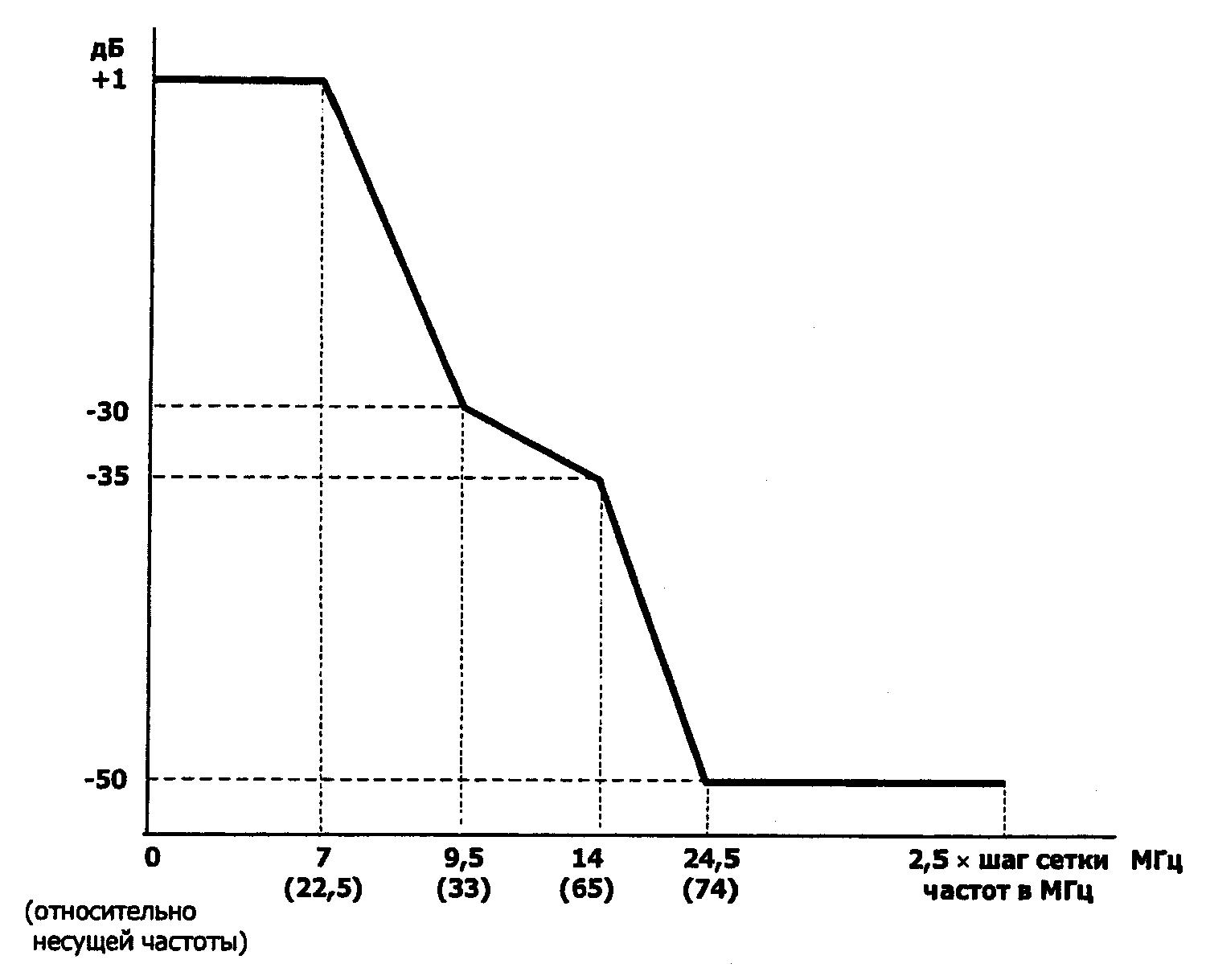

3.9. Маска спектра излучаемого сигнала для оборудования с 128-позиционной модуляцией для диапазонов частот от 15 до 40 ГГц со скоростью передачи цифрового сигнала 2 x 155 Мбит/с с соседними стволами в одинаковой поляризации и со скоростью передачи цифрового сигнала 4 x 155 Мбит/с (режим "co-channel") с шагом сетки частот 55 или 56 МГц приведена на рисунке 8.

Рисунок 8

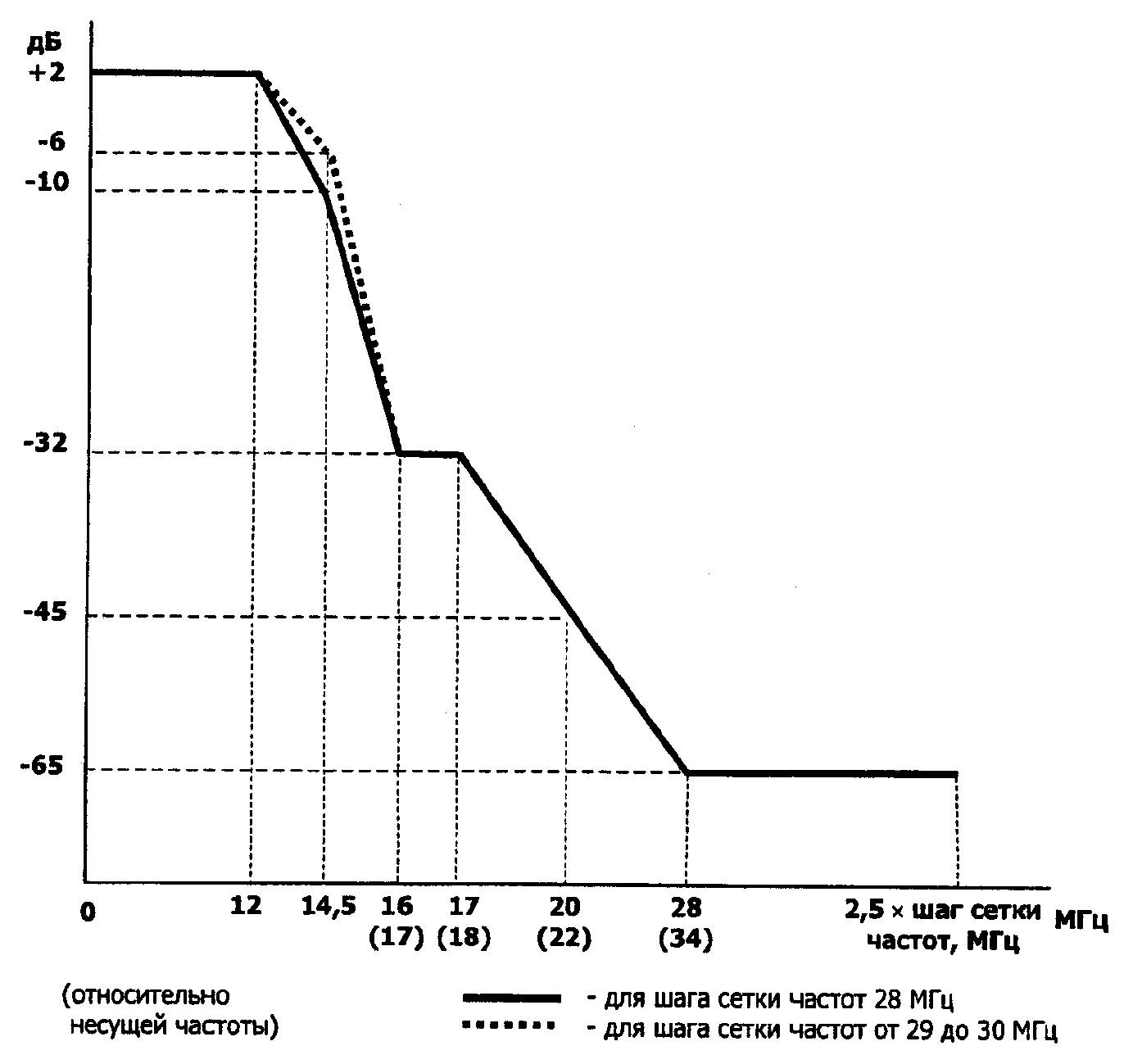

3.10. Маска спектра излучаемого сигнала для оборудования с 32-/64-позиционной модуляцией для диапазонов частот от 2 до 11 ГГц со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 14 МГц с соседним стволом в ортогональной поляризации приведена на рисунке 9.

Рисунок 9

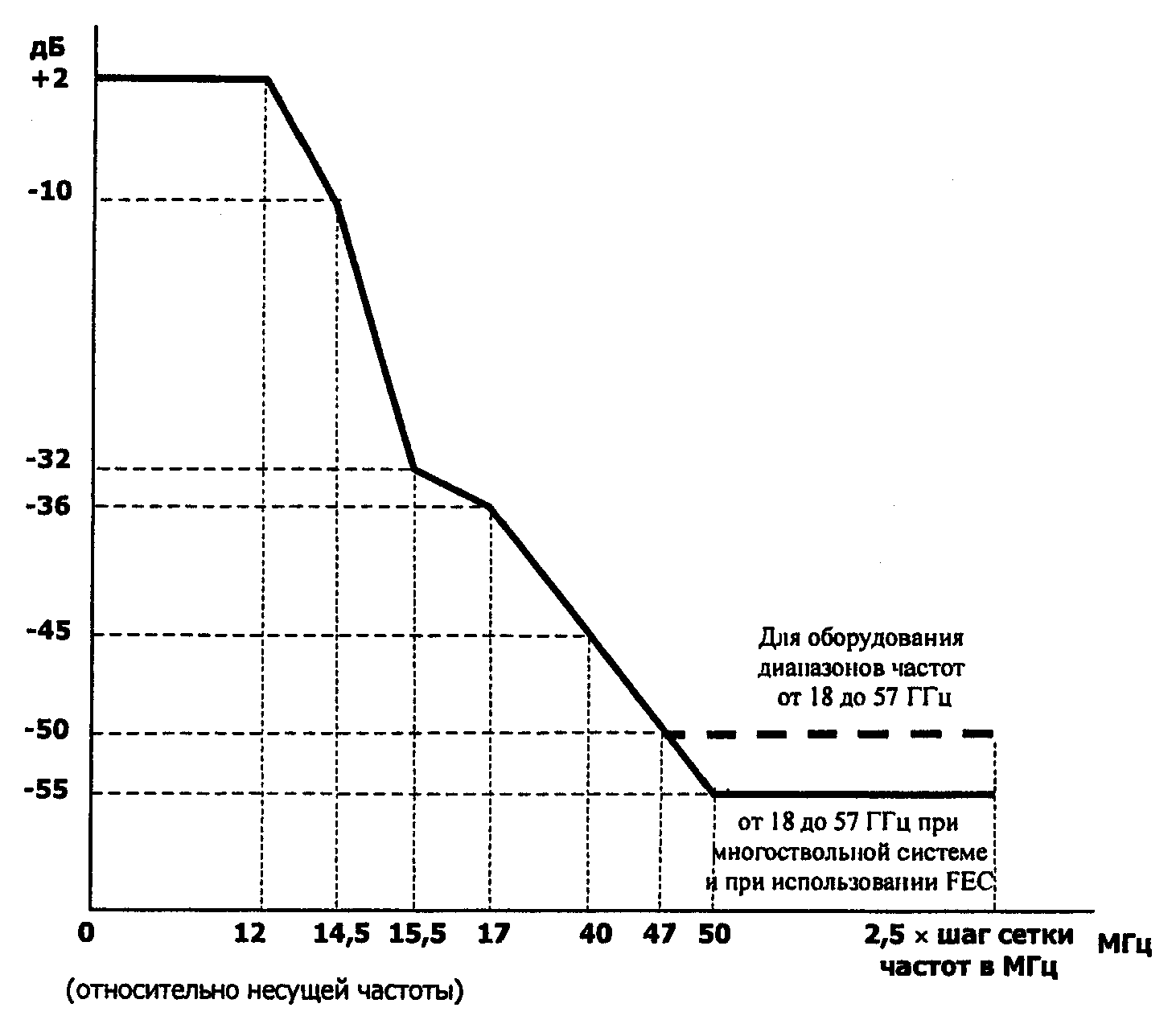

3.11. Маска спектра излучаемого сигнала для оборудования с 16-/32-/64-позиционной модуляцией для диапазонов частот от 13 до 40 ГГц со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 13,75 или 14 МГц с соседним стволом в ортогональной поляризации приведена на рисунке 10.

Рисунок 10

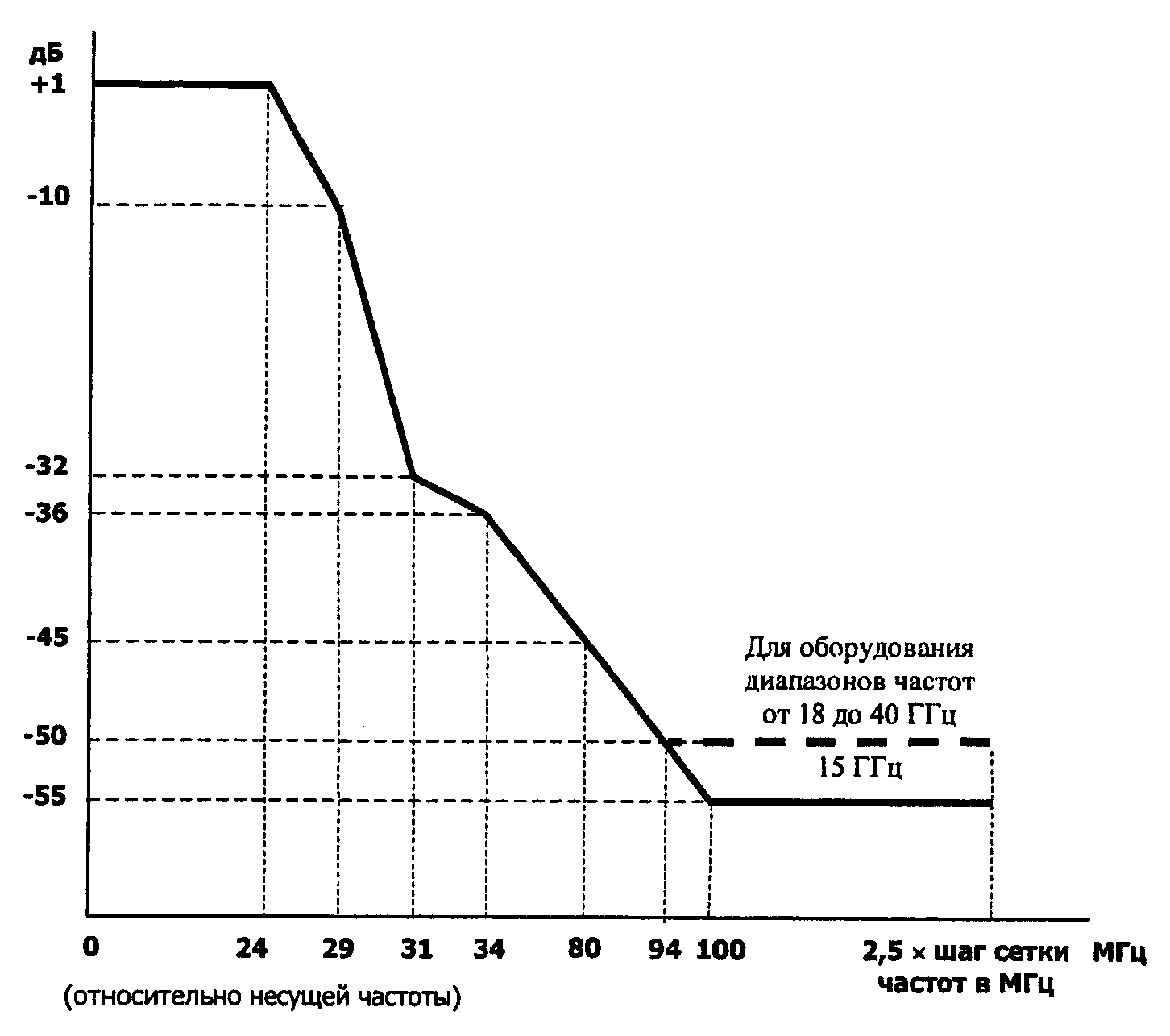

3.12. Маска спектра излучаемого сигнала для оборудования с 64-/128-позиционной модуляцией для диапазонов частот от 2 до 57 ГГц со скоростью передачи цифрового сигнала 155 Мбит/с с соседним стволом в ортогональной поляризации с шагом сетки частот от 27,5 до 30 МГц приведена на рисунке 11.

Рисунок 11

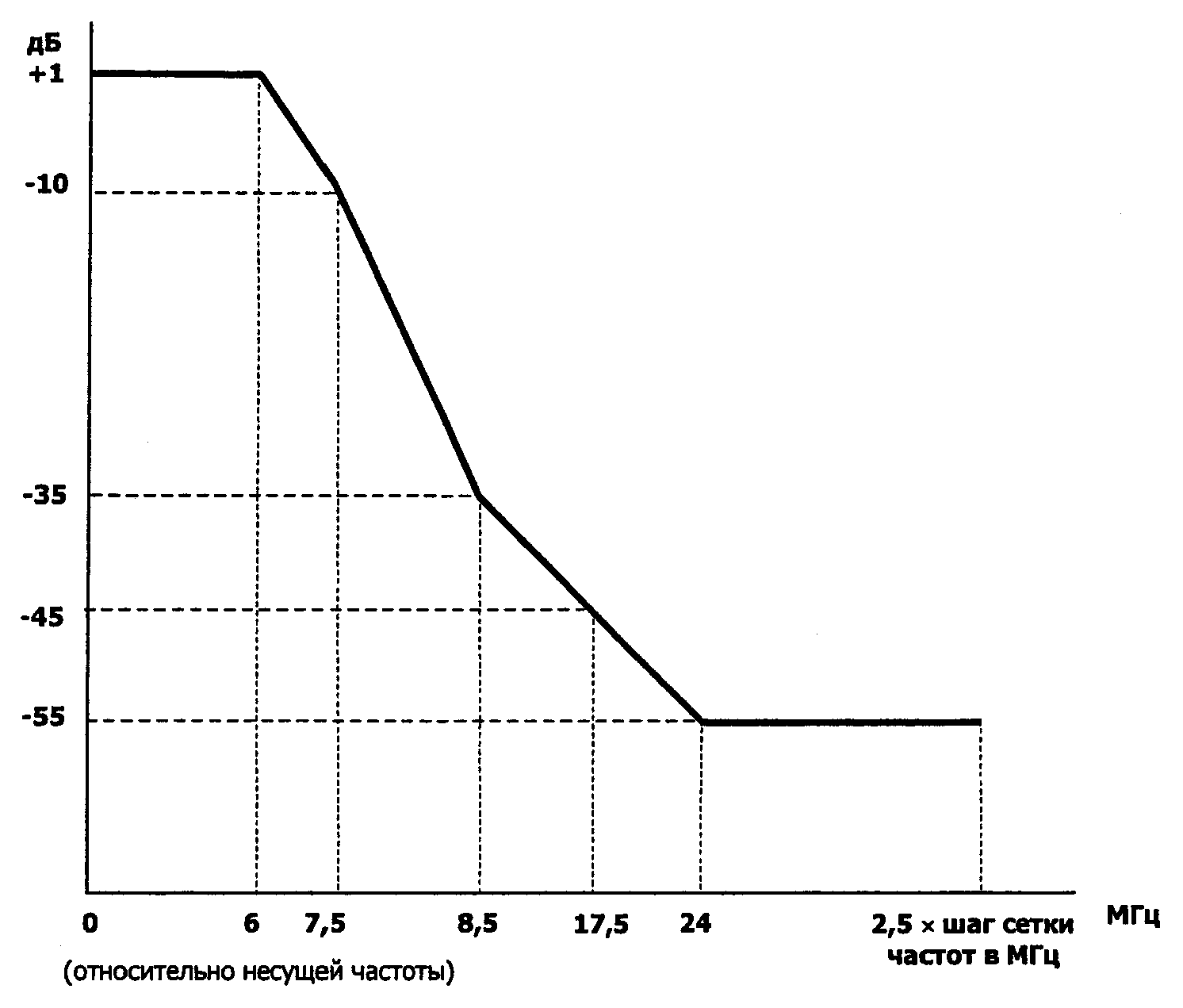

3.13. Маска спектра излучаемого сигнала для оборудования для диапазонов частот от 2 до 11 ГГц со скоростью передачи цифрового сигнала 2 x 155 Мбит/с с шагом сетки частот 40 МГц с соседним стволом в ортогональной поляризации приведена на рисунке 12.

Рисунок 12

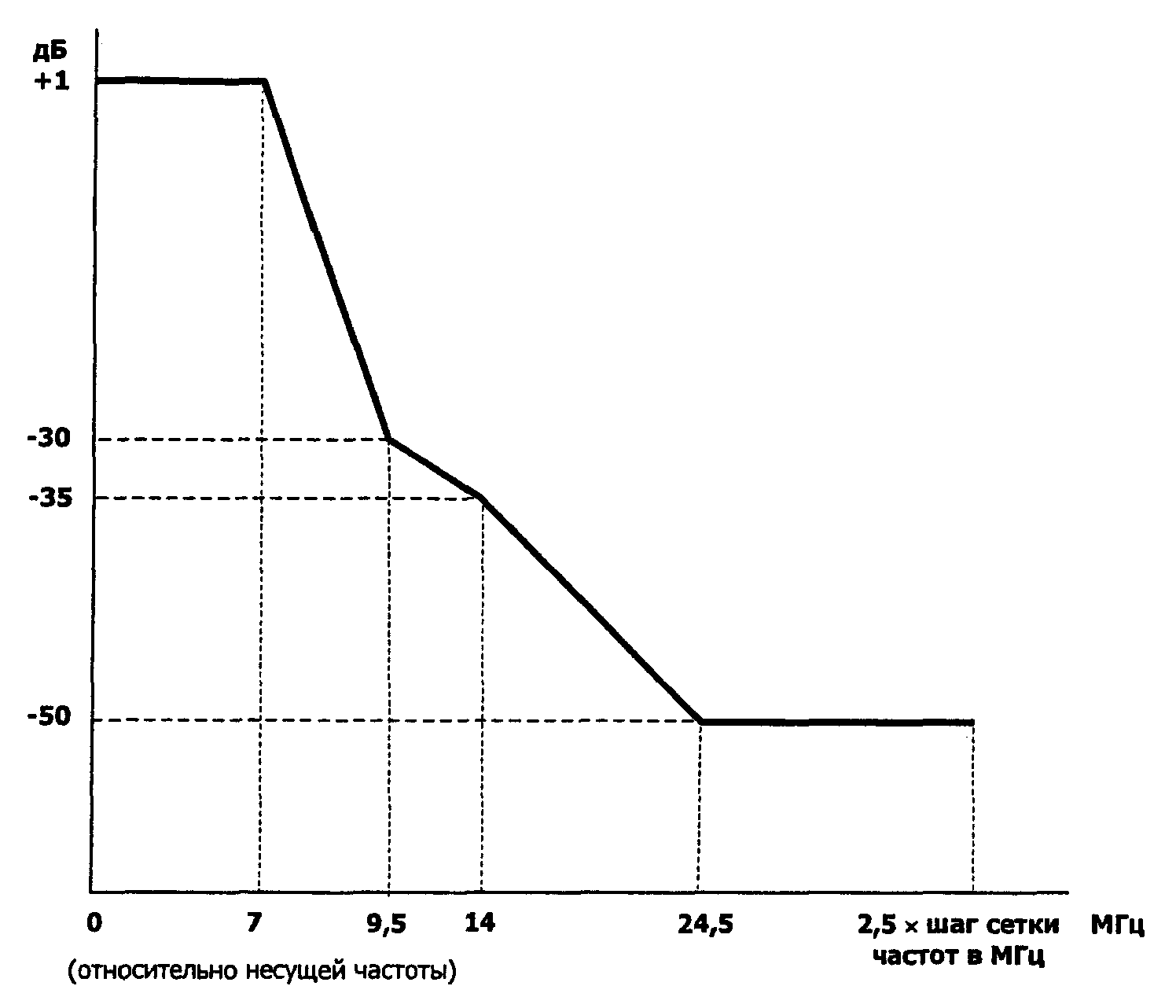

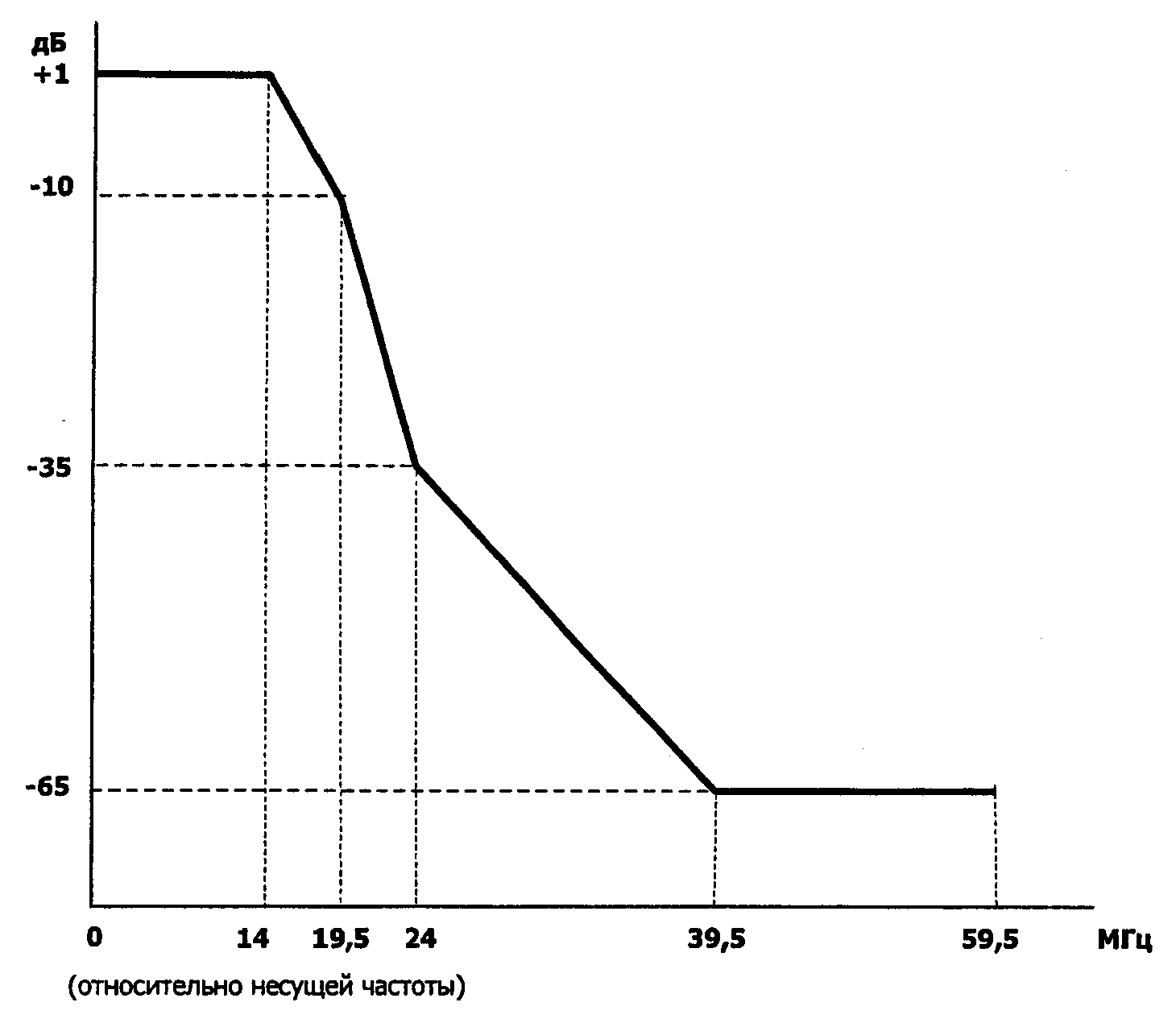

3.14. Маска спектра излучаемого сигнала для оборудования диапазонов частот от 15 до 40 ГГц со скоростью передачи цифрового сигнала 2 x 155 Мбит/с с соседними стволами в различных поляризациях с шагом сетки частот 55/56 МГц приведена на рисунке 13.

Рисунок 13

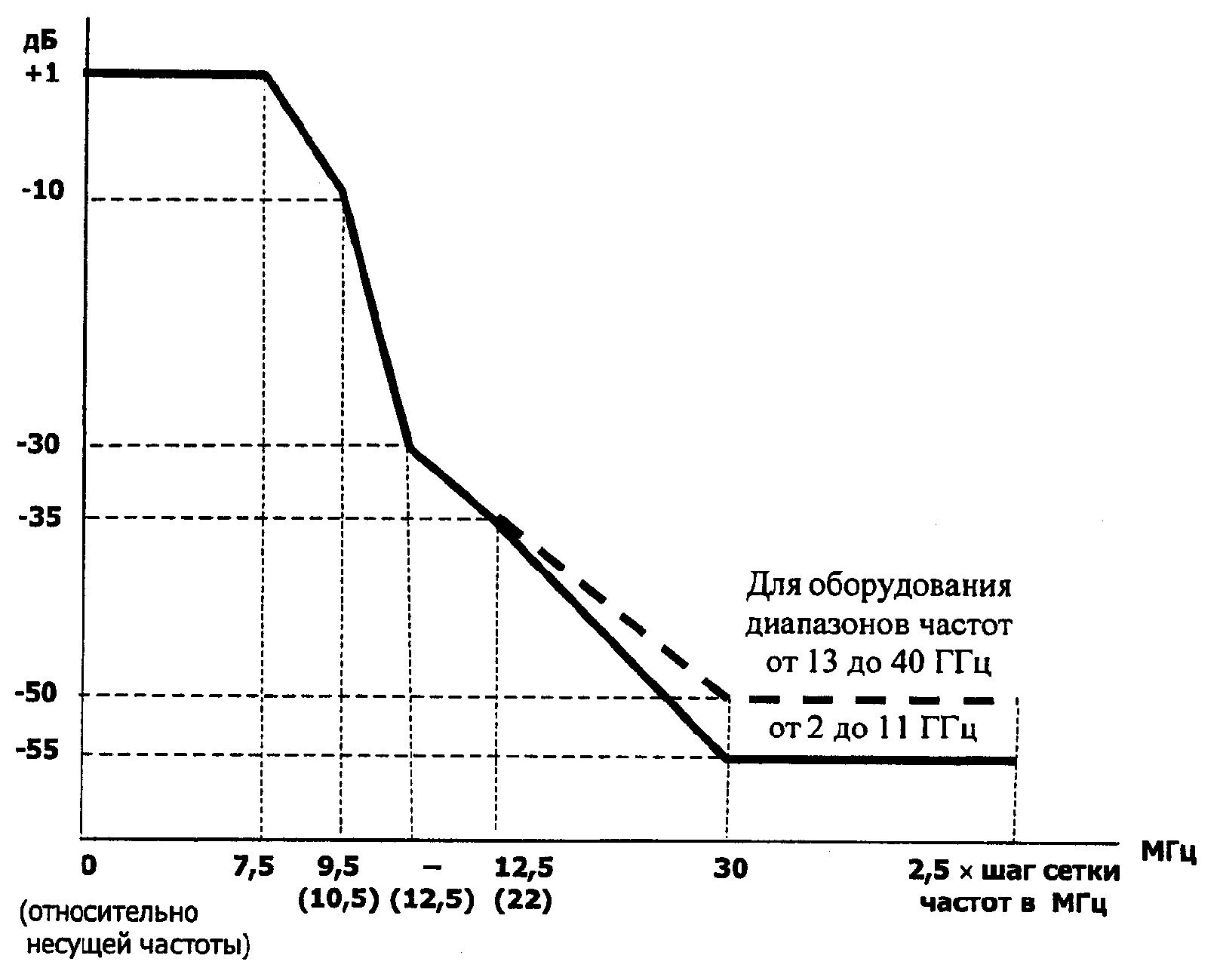

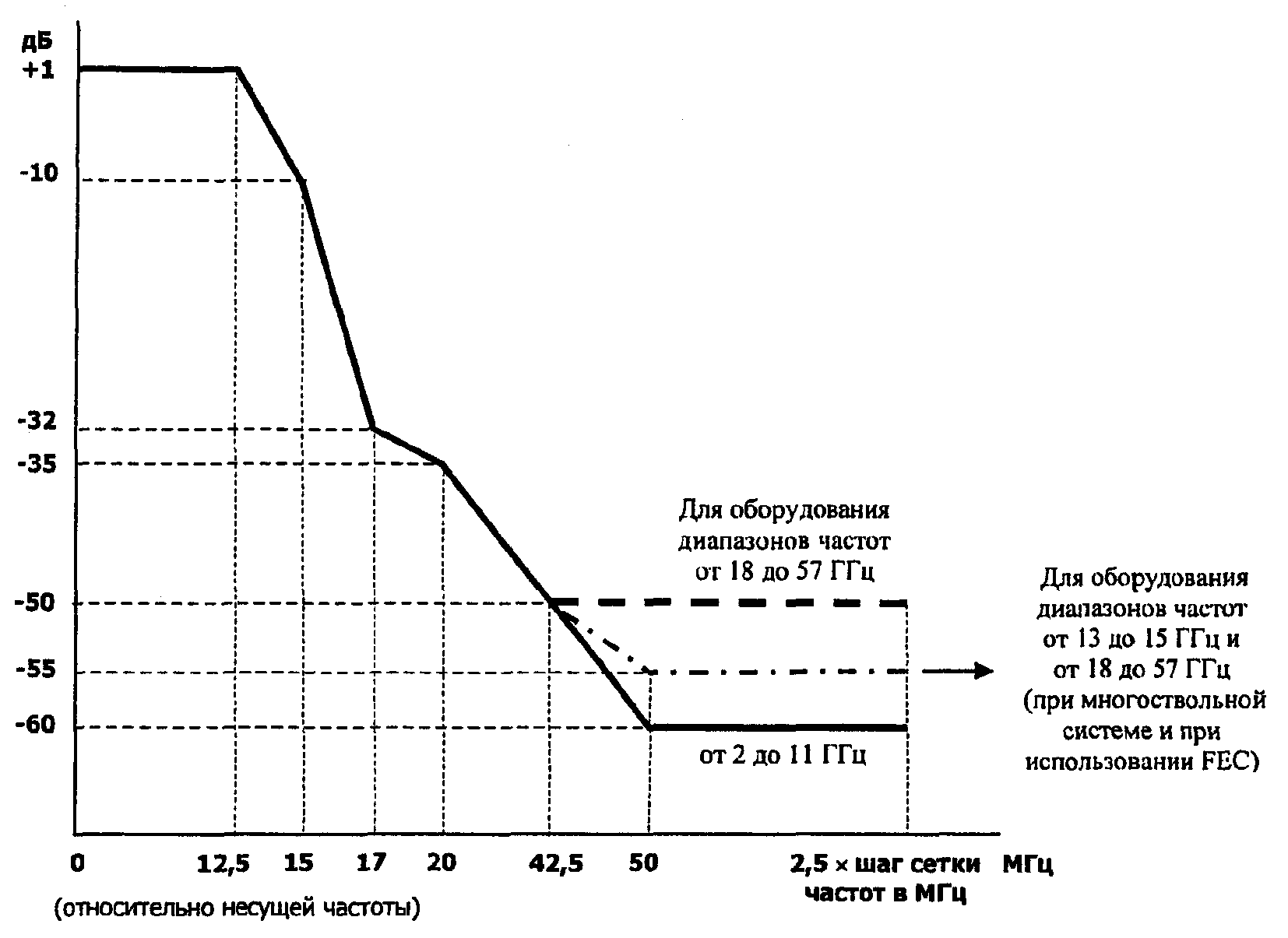

3.15. Маска спектра излучаемого сигнала для оборудования с 64-позиционной модуляцией для диапазонов частот от 2 до 11 ГГц со скоростью передачи 2 x 155 Мбит/с (режим "co-channel") с шагом сетки частот 40 МГц приведена на рисунке 14.

Рисунок 14

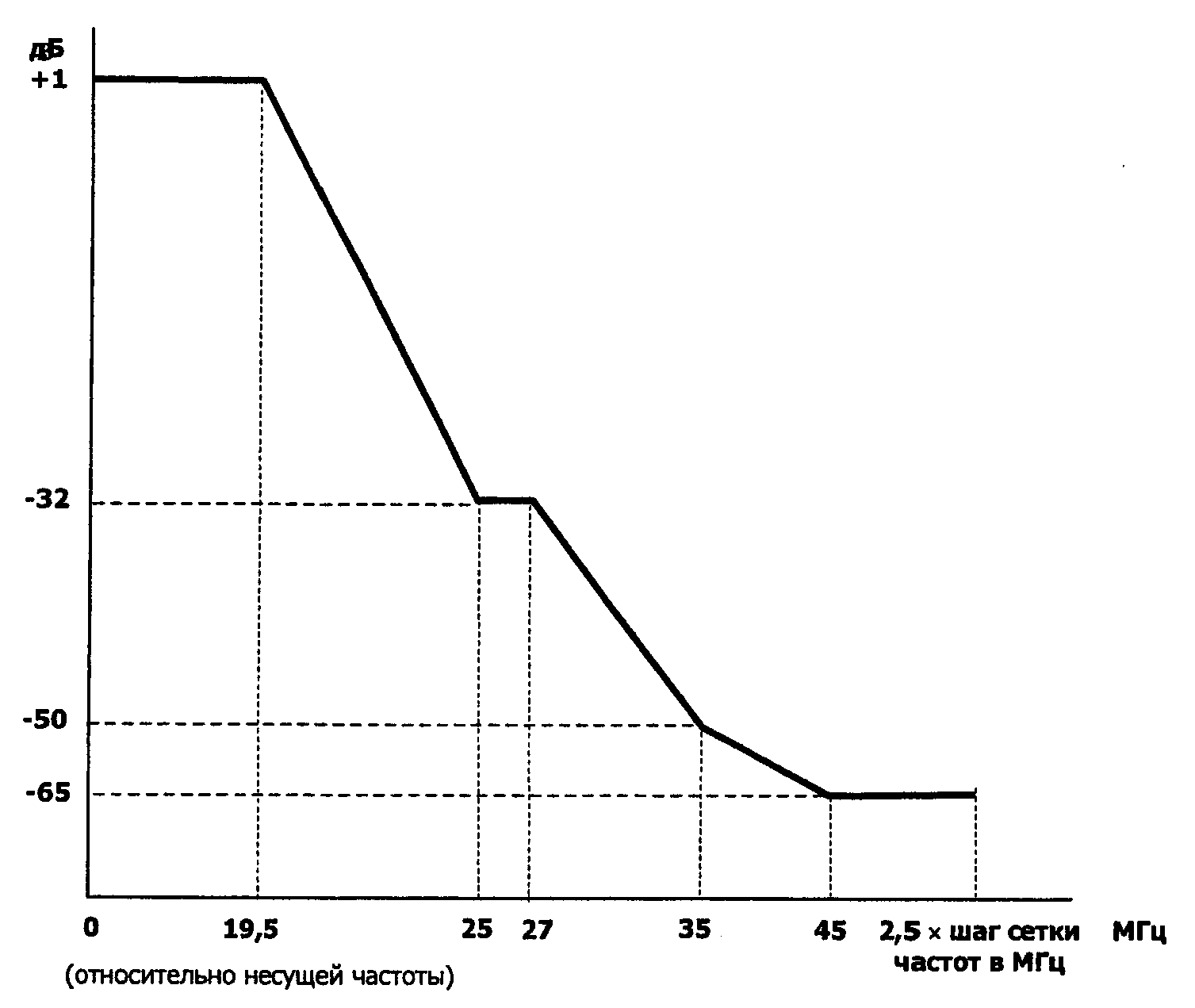

3.16. Маска спектра излучаемого сигнала для оборудования диапазонов частот от 2 до 11 ГГц со скоростью 4 x 155 Мбит/с (режим co-channel) с шагом 40 МГц приведена на рисунке 15.

Рисунок 15

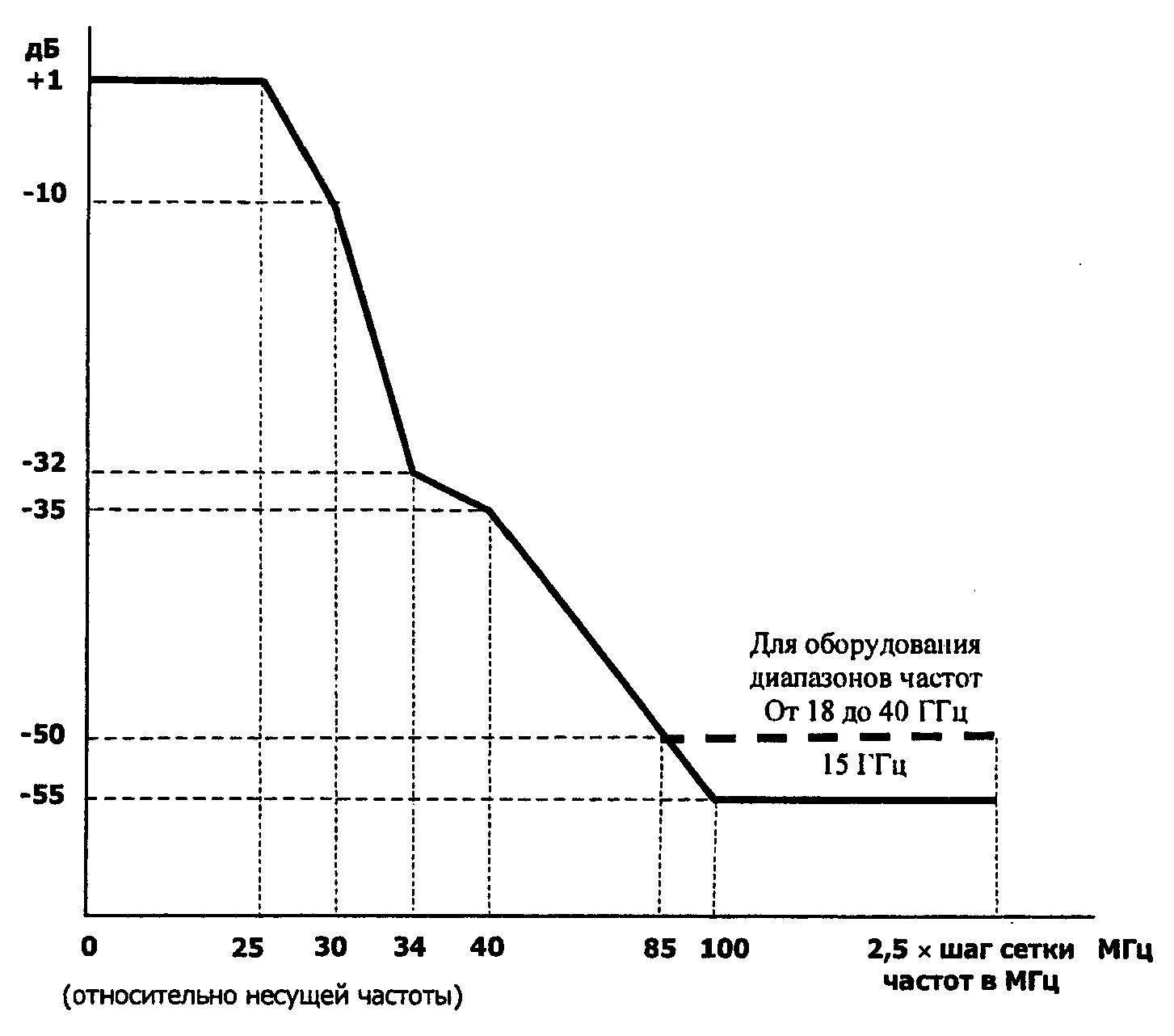

3.17. Маска спектра излучаемого сигнала для оборудования диапазонов частот от 2 до 15 ГГц со скоростью 2 x 155 Мбит/с (режим co-channel) с шагом от 28 до 30 МГц приведена на рисунке 16.

Рисунок 16

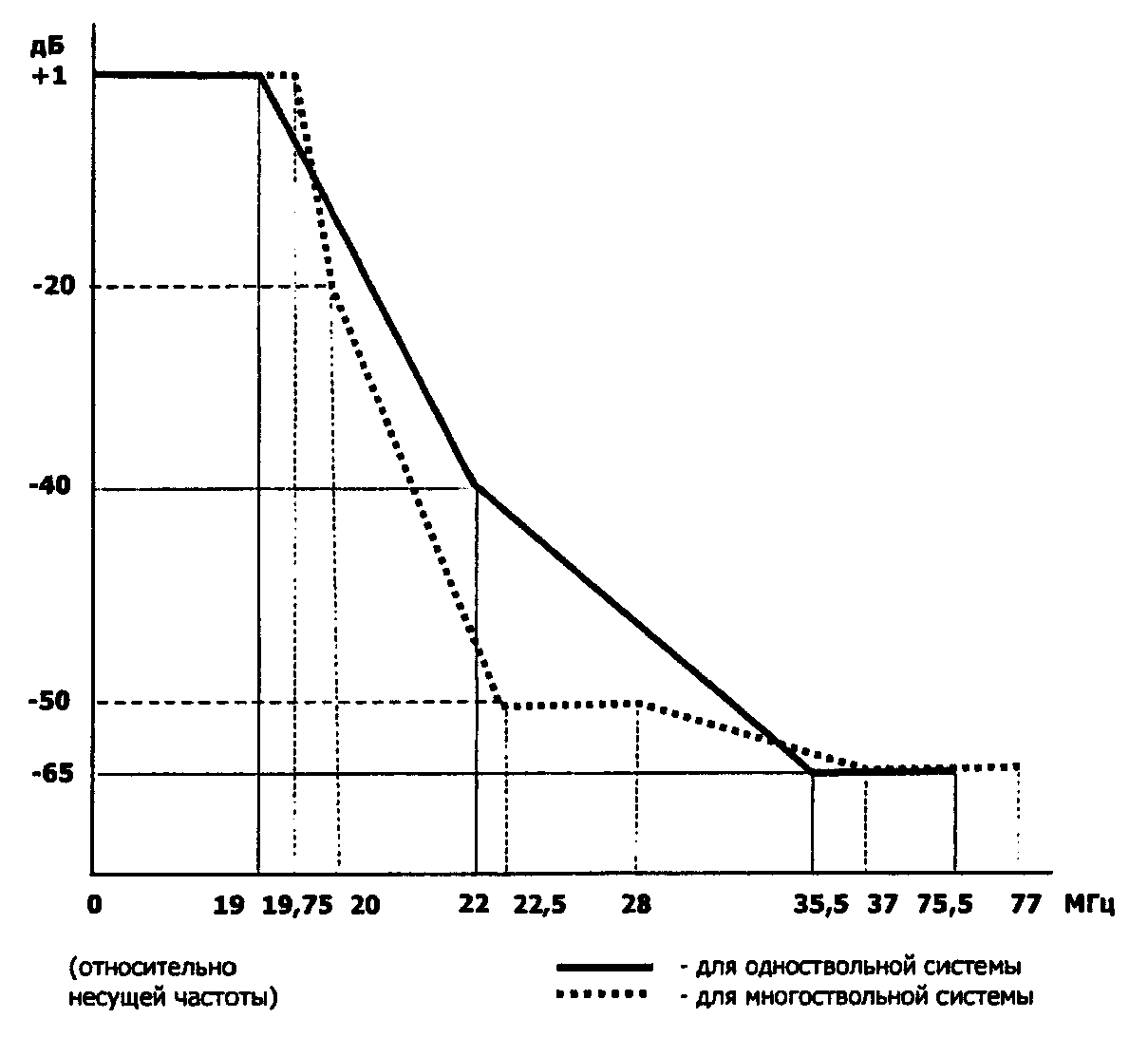

3.18. Маски спектров излучаемых сигналов для диапазона частот 60 ГГц приведены на рисунке 17 и в таблице N 2а. На рисунке 17 представлены зависимости плотности мощности передатчика от занимаемой полосы частот (полосы частот даны в процентах от номинальной полосы частот) <*> при различных методах модуляции и при данной номинальной полосе частот канала.

--------------------------------

Справочно: <*> Под занимаемой полосой частот понимается сдвиг от центральной частоты, номинальная полоса частот определена как ширина полосы частот данного канала.

Рисунок 17 (не приводится)

--------------------------------

Справочно: <*> Значение полосы частот 250% применяется для каналов 500 МГц, а для каналов 500 МГц применяется значение полосы частот 150% + 500 МГц.
