8.1. Четвертая подзона приаэродромной территории аэродрома гражданской авиации Олекминск выделяется по границам зон действия средств радиотехнического обеспечения полетов воздушных судов и авиационной электросвязи (далее - РТОП и АС), обозначенным в аэронавигационном паспорте аэродрома гражданской авиации Олекминск.
Граница четвертой подзоны приаэродромной территории аэродрома гражданской авиации Олекминск определена путем совмещения границ зон ограничения размещения объектов, создающих помехи в работе наземных объектов средств и систем обслуживания воздушного движения, навигации, посадки и связи, предназначенных для организации воздушного движения. Контур четвертой подзоны выделен по максимально удаленным от средств РТОП и АС границам зон ограничений.
В составе четвертой подзоны определены высотные ограничения для окружающей застройки. В границах выделенных участков наклонных поверхностей ограничения застройки указаны высоты от минимальной к максимальной отметке по их границам в направлении от места установки средств РТОП и АС.
8.2. Перечень координат характерных точек границ четвертой подзоны приаэродромной территории аэродрома гражданской авиации Олекминск приведен в таблице 5.1.
Таблица 5.1
Обозначение характерных точек границ
Координаты МСК-14, зона 3
X
Y
1
800877.46
3400663.02
2
800501.38
3404000.83
3
799391.99
3407171.28
4
797604.93
3410015.37
5
795229.81
3412390.49
6
792385.71
3414177.55
7
789215.27
3415286.94
8
785877.46
3415663.02
9
782539.64
3415286.94
10
779369.20
3414177.55
11
776525.11
3412390.49
12
774149.99
3410015.37
13
772362.93
3407171.28
14
771253.54
3404000.83
15
770877.46
3400663.02
16
770877.42
3400386.64
17
771253.50
3397048.83
18
772362.88
3393878.38
19
774149.94
3391034.29
20
776525.07
3388659.17
21
779369.16
3386872.11
22
782539.60
3385762.72
23
785875.08
3385386.64
24
789215.23
3385762.72
25
792385.67
3386872.11
26
795229.76
3388659.17
27
797604.89
3391034.29
28
799391.95
3393878.38
29
800501.33
3397048.83
30
800877.42
3400386.64
8.3. Перечень кадастровых кварталов, в границах территорий которых полностью или частично расположена четвертая подзона приаэродромной территории аэродрома гражданской авиации Олекминск, приведен в таблице 5.2.
Таблица 5.2
N строки
Номера кадастровых кварталов
1
2
3
4
5
1
14:23:010001
14:23:010002
14:23:010003
14:23:060001
14:23:090002
2
14:23:110002
14:23:110003
14:23:140001
14:23:140002
14:23:140003
3
14:23:160003
14:23:170001
14:23:170005
14:23:190002
14:23:110001
4
14:23:160002
-
-
-
-
8.4. Муниципальные образования, в границах территорий которых полностью или частично расположена четвертая подзона приаэродромной территории аэродрома гражданской авиации Олекминск: город Олекминск, Олекминский район.

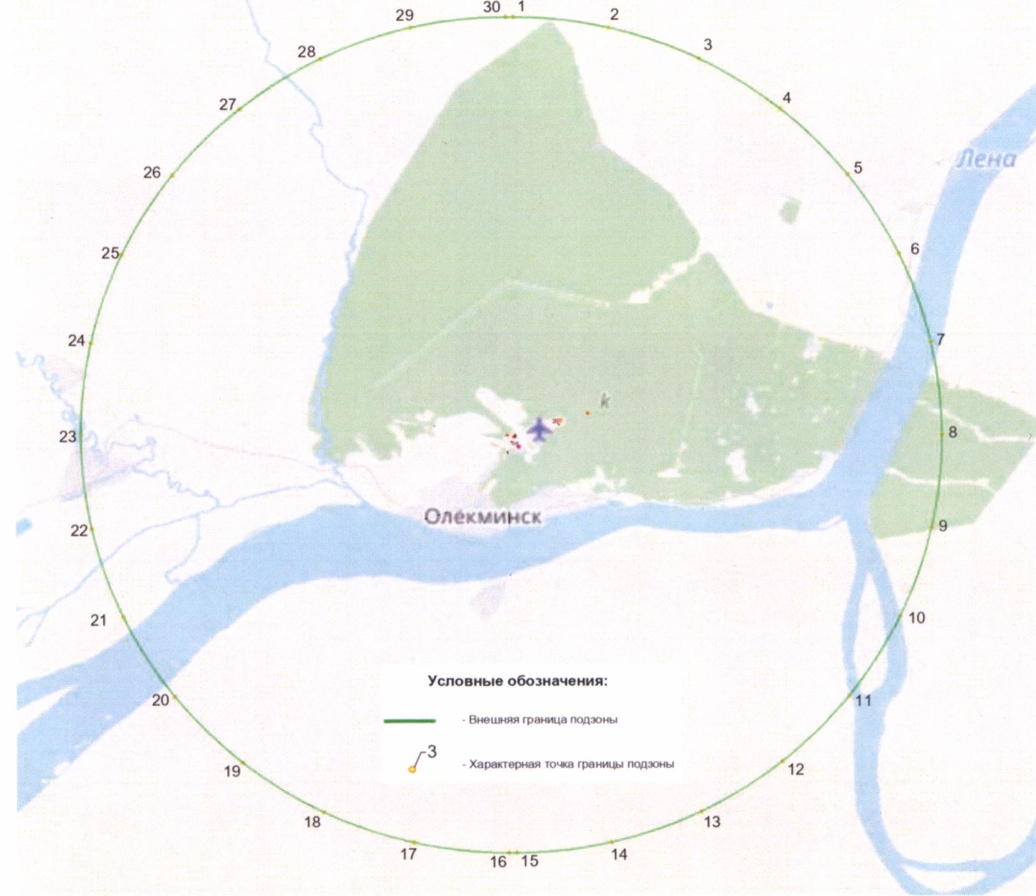

8.5. Графическое изображение границ четвертой подзоны приаэродромной территории аэродрома гражданской авиации Олекминск приведено на схеме 5.
Схема 5
8.6. Перечень секторов четвертой подзоны приаэродромной территории аэродрома гражданской авиации Олекминск приведен в таблице 5.3.
Таблица 5.3
Сектор
Радиус от центра антенны, м
Hабс, м
от
до
от
до
Автоматический радиопеленгатор (далее - АРП)
Координаты фазового центра антенны в МСК-14, зона 3
X - 785829,17; Y - 3400630,72
1.1
0
400
-
229,69
1.2
400
500
235,89
238,39
1.3
500
1000
238,39
247,09
1.4
1000
1500
247,09
255,79
1.5
1500
2000
255,79
264,49
1.6
2000
2500
264,49
273,19
1.7
2500
3000
273,19
281,89
Средства авиационной электросвязи очень высокочастотного (далее - ОВЧ) диапазона
Координаты фазового центра антенны в МСК-14, зона 3
X - 785462,14; Y - 3400789,44
2.1
0
300
-
243,00
2.2
300
500
251,70
258,00
2.3
500
1000
258,00
260,40
2.4
1000
1500
260,40
269,10
2.5
1500
2000
269,10
277,80
Средства авиационной электросвязи ОВЧ диапазона объекта обзорный радиолокатор трассовый (далее - ОВЧ ОРЛ-Т)
Координаты фазового центра антенны в МСК-14, зона 3
X - 783774,71; Y - 3400461,96
3.1
0
300
-
313,78
3.2
300
500
322,48
326,23
3.3
500
1000
322,48
326,23
3.4
1000
1500
326,23
339,88
3.5
1500
2000
339,88
348,58
Дальний приводной радиомаяк (далее - ДПРМ)
Координаты фазового центра антенны в МСК-14, зона 3
X - 787711,21; Y - 3405988,86
4.1
0
300
-
-
4.2
0
100
-
201,82
4.3
100
500
210,06
245,57
4.4
500
1000
245,57
289,32
Ближний приводной радиомаяк (далее - БПРМ)
Координаты фазового центра антенны в МСК-14, зона 3
X - 786668,69; Y - 3403217,12
5.1
0
300
-
-
5.2
0
100
-
201,8
5.3
100
500
210,04
245,55
5.4
500
1000
245,55
289,30
Обзорный радиолокатор аэродромный (далее - ОРЛ-А)
Координаты фазового центра антенны в МСК-14, зона 3
X - 785877,46; Y - 3400663,02
6.1
0
500
-
-
6.2
0
500
-
243,84
6.3
500
1000
243,84
248,20
6.4
1000
1500
248,20
252,56
6.5
1500
2000
252,56
256,92
6.6
2000
2500
256,92
261,28
6.7
2500
3000
261,28
265,64
6.8
3000
3500
265,64
270,00
6.9
3500
4000
270,00
274,36
6.10
4000
4500
274,36
278,72
6.11
4500
5000
278,72
283,08
6.12
5000
5500
283,08
287,44
6.13
5500
6000
287,44
291,80
6.14
6000
6500
291,80
296,16
6.15
6500
7000
296,16
300,52
6.16
7000
7500
300,52
304,88
6.17
7500
8000
304,88
309,24
6.18
8000
8500
309,24
313,60
6.19
8500
9000
313,60
317,96
6.20
9000
9500
317,96
322,32
6.21
9500
10000
322,32
326,68
6.22
10000
10500
326,68
331,04
6.23
10500
11000
331,04
335,40
6.24
11000
11500
335,40
339,76
6.25
11500
12000
339,76
344,12
6.26
12000
12500
344,12
348,48
6.27
12500
13000
348,48
352,84
6.28
13000
13500
352,84
357,20
6.29
13500
14000
357,20
361,56
6.30
14000
14500
361,56
365,92
6.31
14500
15000
365,92
370,28
Вторичный радиолокатор (далее - ВРЛ)
Координаты фазового центра антенны в МСК-14, зона 3
X - 786385.11; Y - 3385395.23
7.1
0
500
-
-
7.2
0
500
-
343,84
7.3
500
1000
343,84
348,20
7.4
1000
1500
348,20
352,56
7.5
1500
2000
352,56
356,92
7.6
2000
2500
356,92
361,28
7.7
2500
3000
361,28
365,64
7.8
3000
3500
365,64
370,00
7.9
3500
4000
370,00
374,36
7.10
4000
4500
374,36
378,72
7.11
4500
5000
378,72
383,08
7.12
5000
5500
383,08
387,44
7.13
5500
6000
387,44
391,80
7.14
6000
6500
391,80
396,16
7.15
6500
7000
396,16
400,52
7.16
7000
7500
400,52
404,88
7.17
7500
8000
404,88
409,24
7.18
8000
8500
409,24
413,60
7.19
8500
9000
413,60
417,96
7.20
9000
9500
417,96
422,32
7.21
9500
10000
422,32
426,68
7.22
10000
10500
426,68
431,04
7.23
10500
11000
431,04
435,40
7.24
11000
11500
435,40
439,76
7.25
11500
12000
439,76
444,12
7.26
12000
12500
444,12
448,48
7.27
12500
13000
448,48
452,84
7.28
13000
13500
452,84
457,20
7.29
13500
14000
457,20
461,56
7.30
14000
14500
461,56
465,92
7.31
14500
15000
465,92
470,28

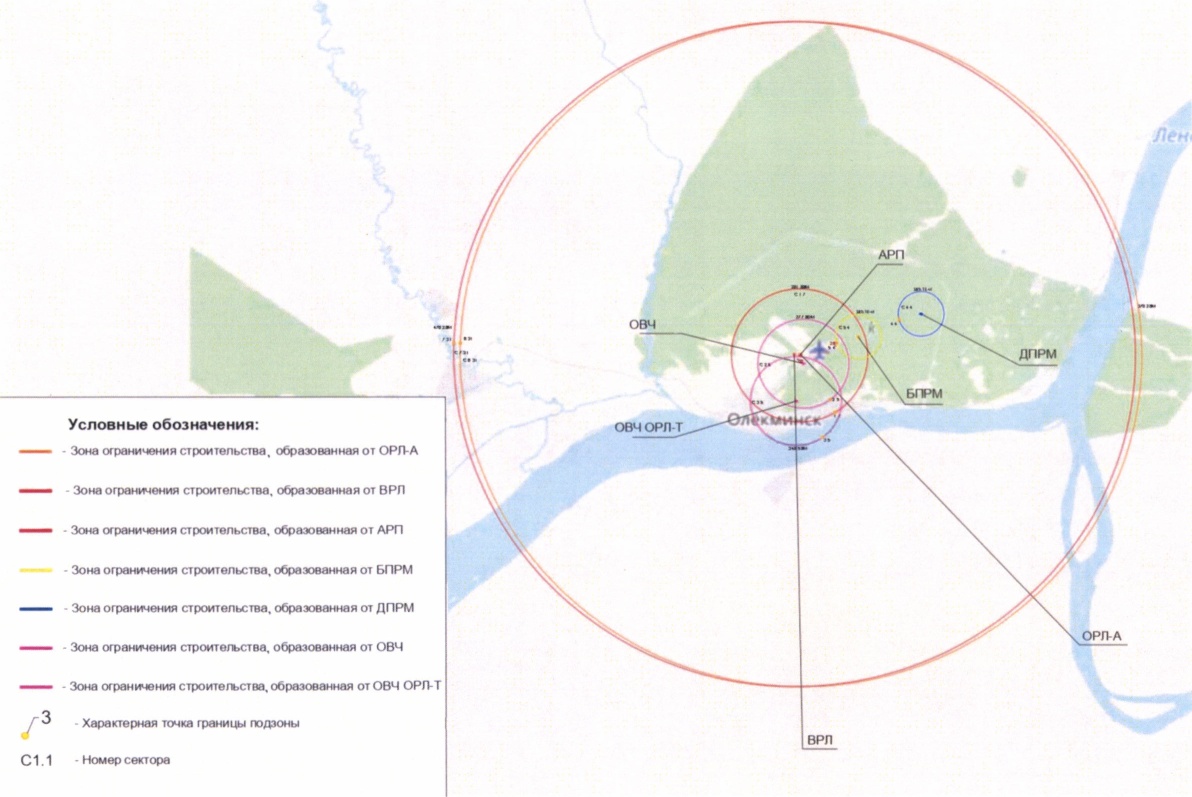

8.7. Графическое изображение границ секторов четвертой подзоны приаэродромной территории аэродрома гражданской авиации Олекминск приведено на схеме 5.1.
