23.781. Форма рукояток органов управления в кабине

(a) Рукоятки органов управления закрылками и шасси должны соответствовать общим формам (но не обязательно точным размерам или специфическим пропорциям), указанным на рисунке.

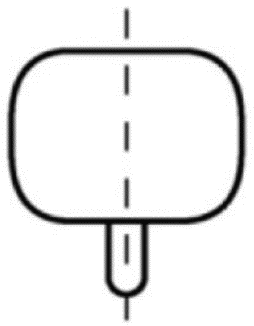

Рукоятка управления закрылками

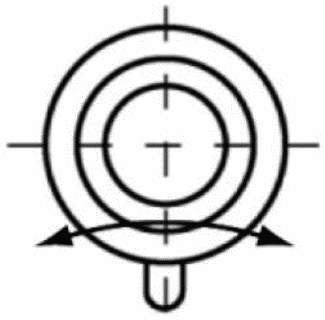

Рукоятка управления шасси

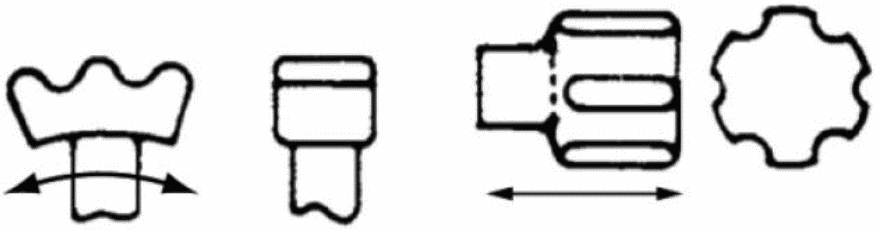

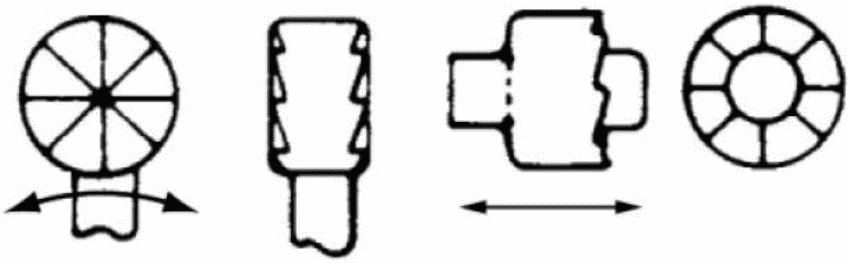

(b) Рукоятки органов управления силовой установкой должны соответствовать общим формам (но не обязательно точным размерам или специфическим пропорциям), указанным на рисунке.

На секторе газа

На приборной доске

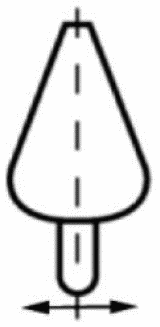

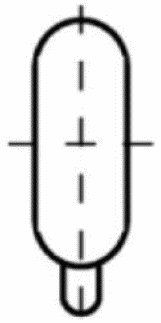

Рукоятка управления двигателем (тягой)

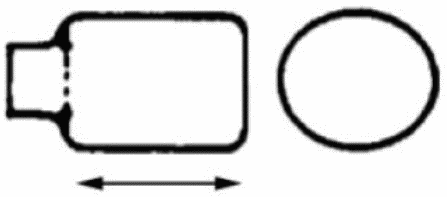

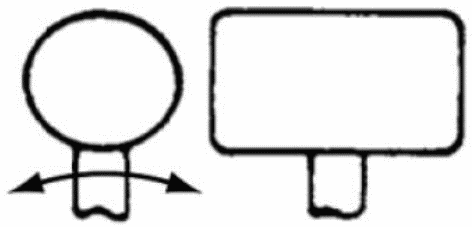

Рукоятка управления регулятором оборотов

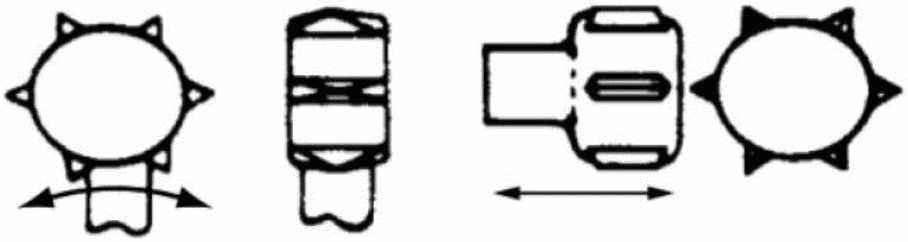

Рукоятка управления регулятором смеси

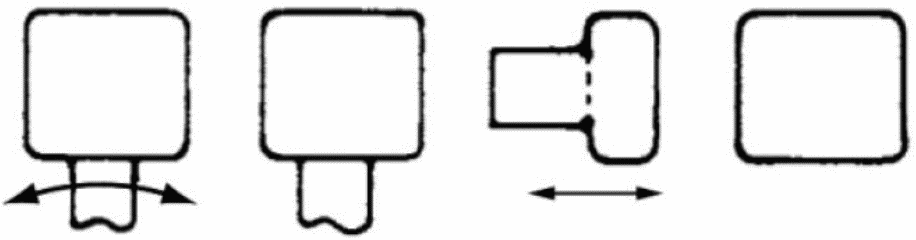

Рукоятка управления подогревом воздуха


Рукоятка управления турбонадувом
