Для выполнения работ по обследованию здания (сооружения) назначается группа в составе: руководитель работ, операторы для выполнения обследовательских, измерительных и фотографических работ (1 - 4 чел. в зависимости от объема работ).
- навигационными приборами - для координатной привязки объектов;
- тахеометром - для координатной привязки здания (сооружения) строительной площадки и создания ситуационной схемы;
- лазерным сканером (при необходимости) - для создания трехмерных цифровых моделей системы "грунт-здание";
- цифровым фотоаппаратом - для фотографирования внешнего вида объекта;
- измерительными инструментами (лазерная рулетка типа "Leica DISTO X310" или аналог, метрические рулетки (3, 5 м) и мерная линейка).
Порядок работы группы при обследовании здания (сооружения) описан ниже.
1. В первую очередь осуществляется сбор и анализ исходной информации о здании (сооружении) и грунте в основании строения, данных о возможных нагрузках на систему "грунт-здание", населении, находящемся в здании (сооружении). Определяются основные исходные данные для здания (сооружения) и площадки, которые сводятся в таблицу 1.
Таблица 1. Основные исходные данные для здания
Таблица заполняется по результатам изучения:
- проектно-эксплуатационной документации;
- карт сейсмического районирования;
- результатов изучения рельефа местности, геометрии здания и планировки квартала в прилегающем районе;
- результатов визуального осмотра;
- результатов собеседования с персоналом и населением, эксплуатирующим объект и проживающим, работающим на объекте;
- прогнозов природных опасностей, планов населенных пунктов с возможными техногенными опасностями.
2. Составляется ситуационная схема (рисунок 1). На ситуационной схеме показываются соседние объекты, особенности рельефа строительной площадки, подпорные стенки, овраги, реки, направления возможных воздействий опасностей, места подвода и прохождения коммуникаций.

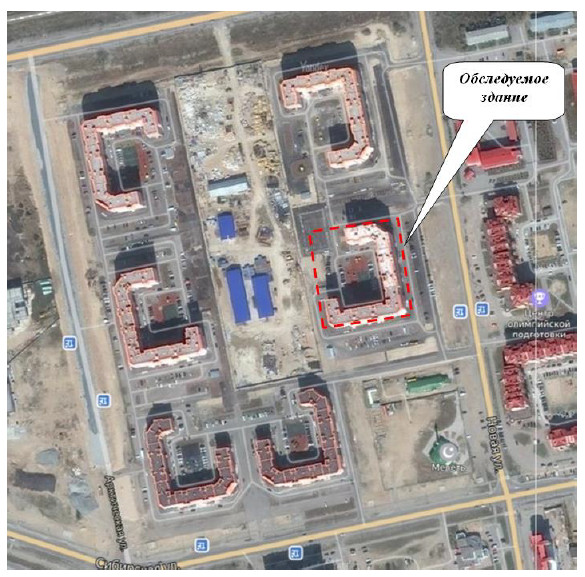

Рисунок 1 - Ситуационная схема обследуемого жилого здания
3. Выполняется фотофиксация. На фотографиях должны быть видны наиболее характерные особенности объекта с разных сторон географических направлений.
4. С помощью тахеометра снимаются координаты объекта, производится привязка ситуационной схемы к географическим направлениям, возможным очагам сейсмической, геологической и других опасностей.
5. На основе результатов анализа исходной информации руководителем работ делается вывод, который включает в себя:
сведения о геометрических особенностях объекта (правильная или неправильная конфигурация, протяженность, высота, этажность, количество входов, разбивка на блоки, заглубление объекта в склон и т.п.);
сведения об особенностях строительной площадки (ровная, наклонная, пересеченная, имеется подпорная стена), наличие рядом оврагов, ручьев и т.д.;
сведения о расположении соседних объектов (в непосредственной близости или на достаточном удалении);
степень влияния строительной площадки и геометрии объекта на возможность выполнения спасательных работ;
возможные опасные нагрузки на объект, направление их воздействия и наиболее слабые места объекта.
