Таблица N 6. Значения коэффициента kt1

Таблица N 6

U^ц₁ - смещения пород, мм, в горной выработке за период влияния временного опорного давления первой лавы, определяемые по рисунку 11 приложения с учетом ширины целика l_ц;

- смещения пород, мм, позади забоя первой лавы, определяемые по рисунку 12 приложения;

V^ц₁ - скорость смещений пород в зоне остаточного опорного давления в горных выработках с охраной угольными целиками, мм/мес, рисунок 13 приложения;

t - время поддержания горной выработки в зоне остаточного опорного давления первой или второй лавы, мес. При воздействии опорного давления более одного года принимают t = 12k_tц, где k_tц - коэффициент влияния времени, принимаемый по таблице N 7 приложения.

а)

б)

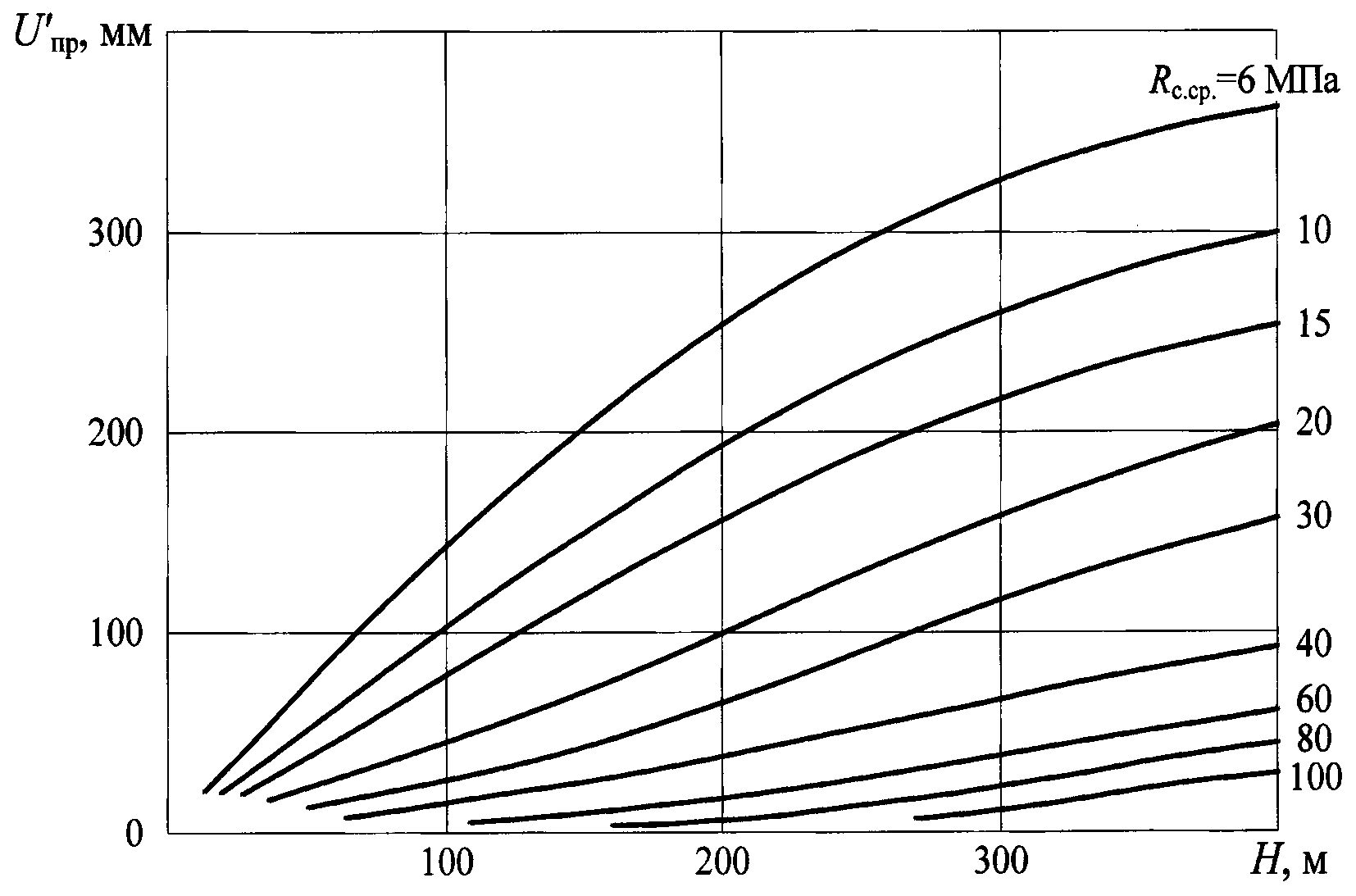

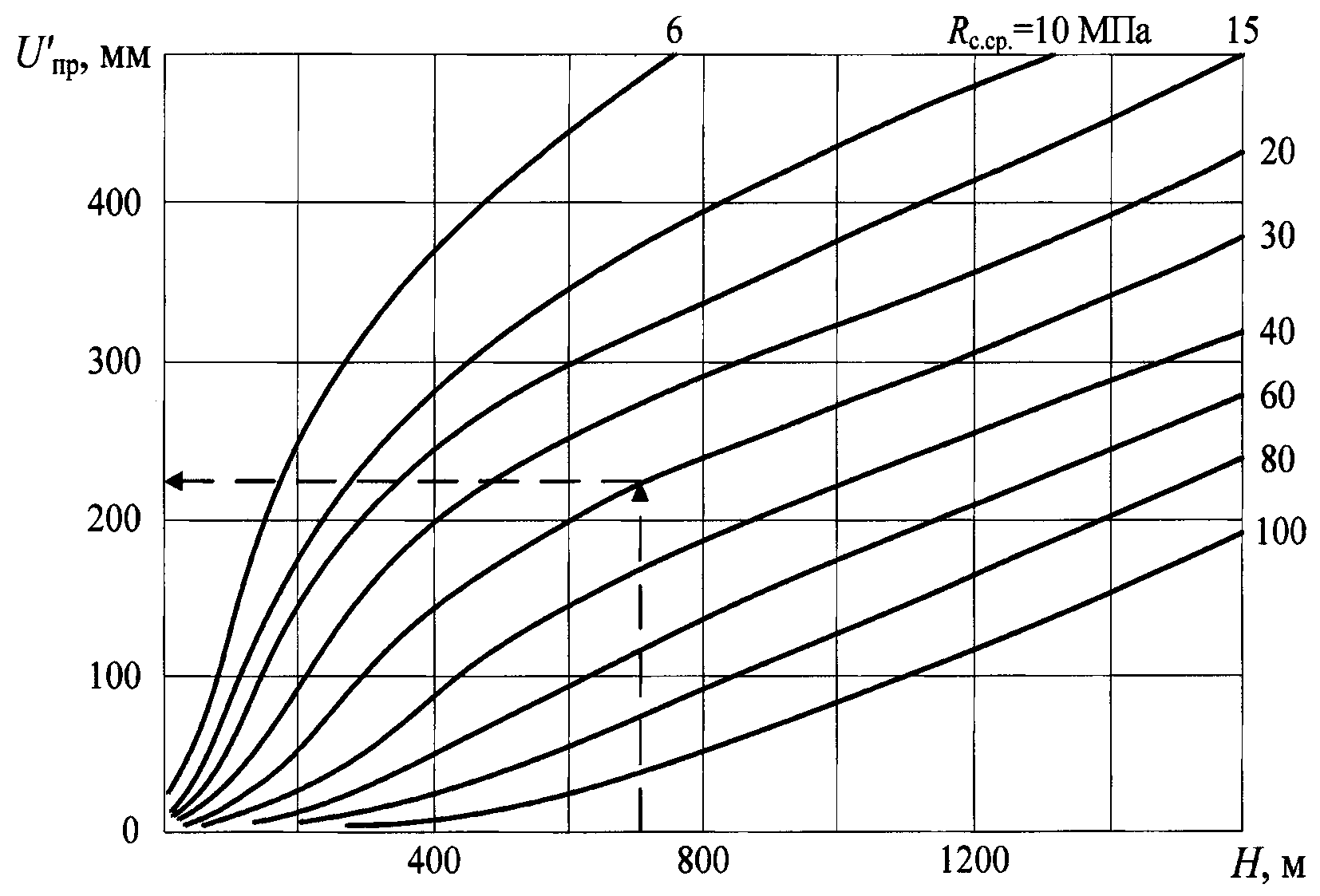

Рис. 8. Графики смещений пород в присечных горных

выработках вне зоны влияния собственного очистного забоя:

а - общий; б - для небольших глубин

а)

б)

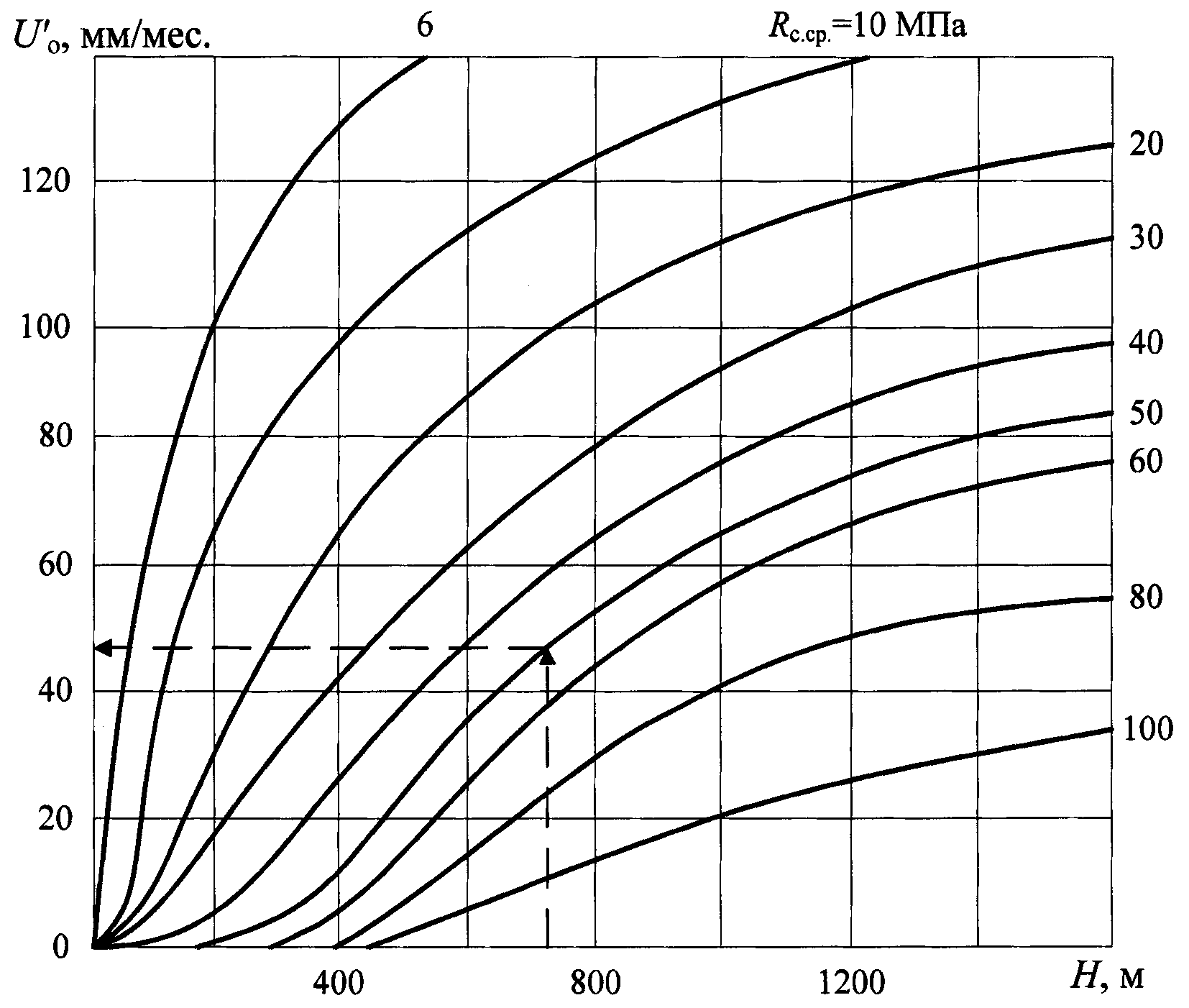

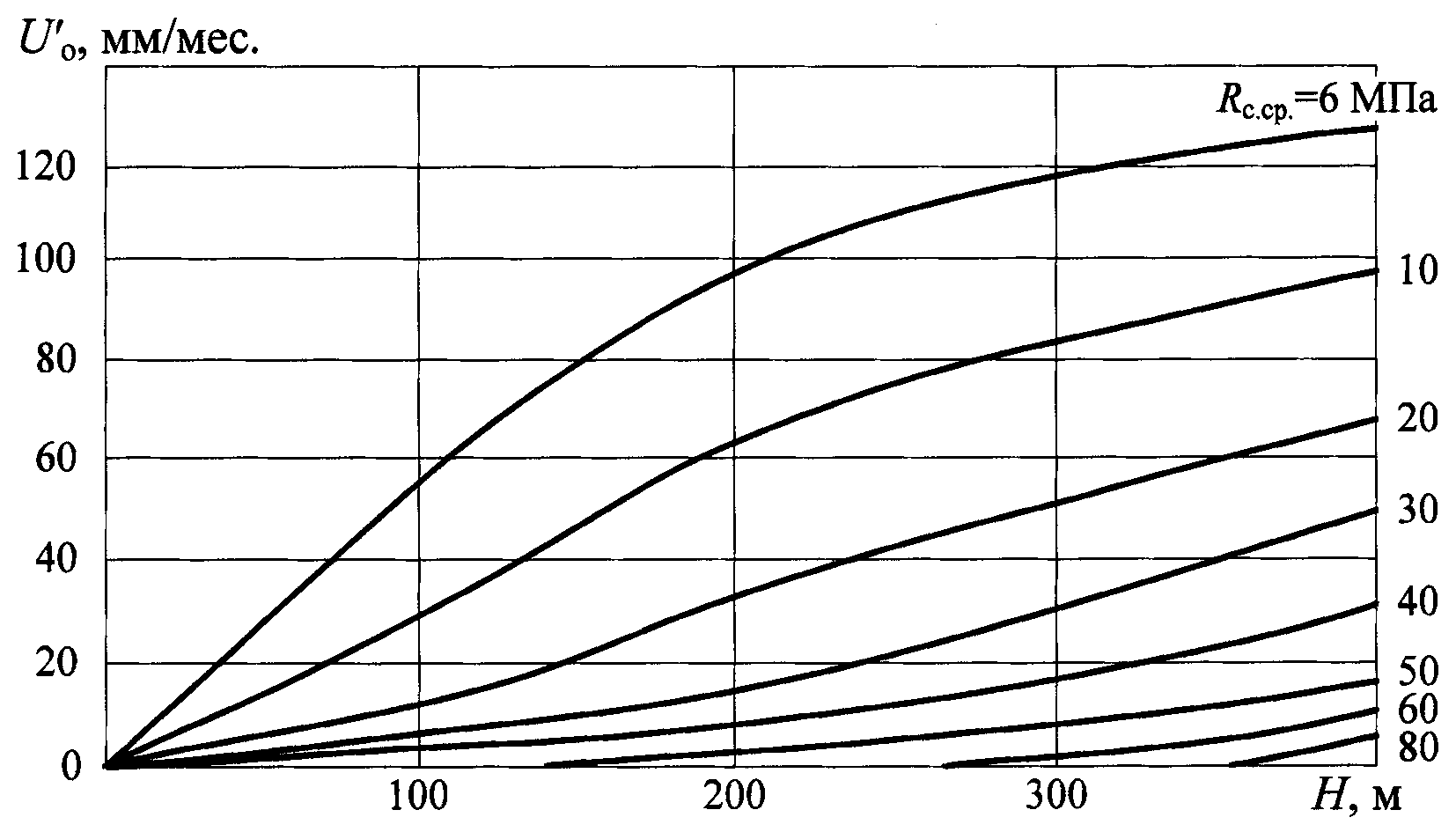

Рис. 9. Графики скорости смещений пород в присечных

горных выработках вне зоны влияния собственного очистного

забоя: а - общий; б - для небольших глубин

а)

б)

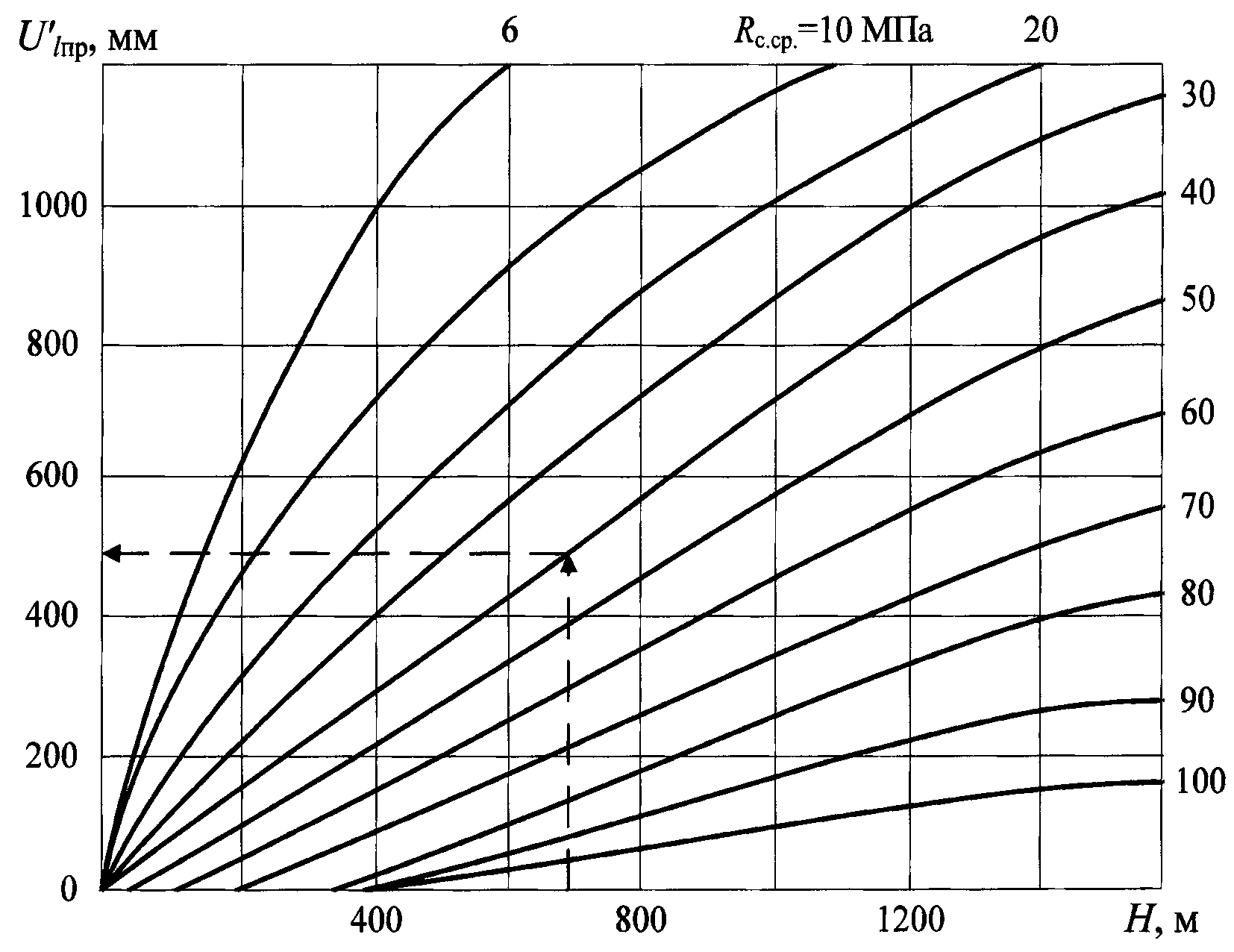

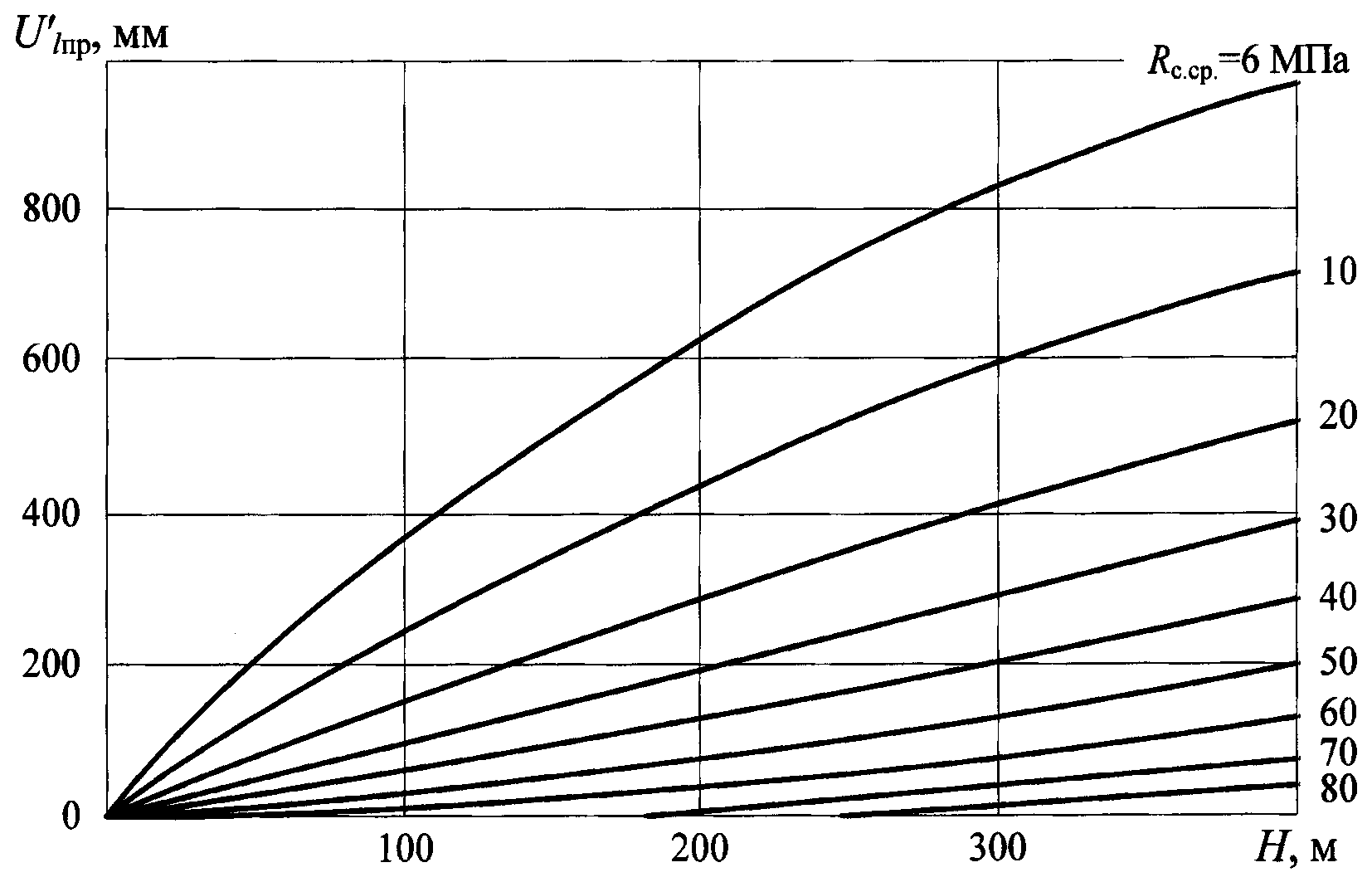

Рис. 10. Графики смещений пород в присечных горных

выработках в зоне влияния собственного очистного забоя:

а - общий; б - для небольших глубин
