Таблица. Расположение элементов маркировки на ИВПП, их размеры и количество

Таблица

Примечания: 1. На ИВПП точного захода на посадку II, III категорий осевая линия, как правило, имеет ширину 0,9 м.

2. Маркировка осевой линии ИВПП располагается вдоль продольной оси ИВПП.

3. Значения параметров в скобках используются при маркировке параллельных ИВПП.

4. Количество полос зоны приземления определено с учетом маркировки фиксированного расстояния для одного курса посадки.

5. Элементы маркировки ИВПП: осевой линии, зоны приземления, зоны фиксированного расстояния, края ИВПП и ПМПУ располагаются от начала маркировки порога.

Примечание: размеры даны в метрах.

Рисунок 4. Размеры и форма цифр и букв на ИВПП

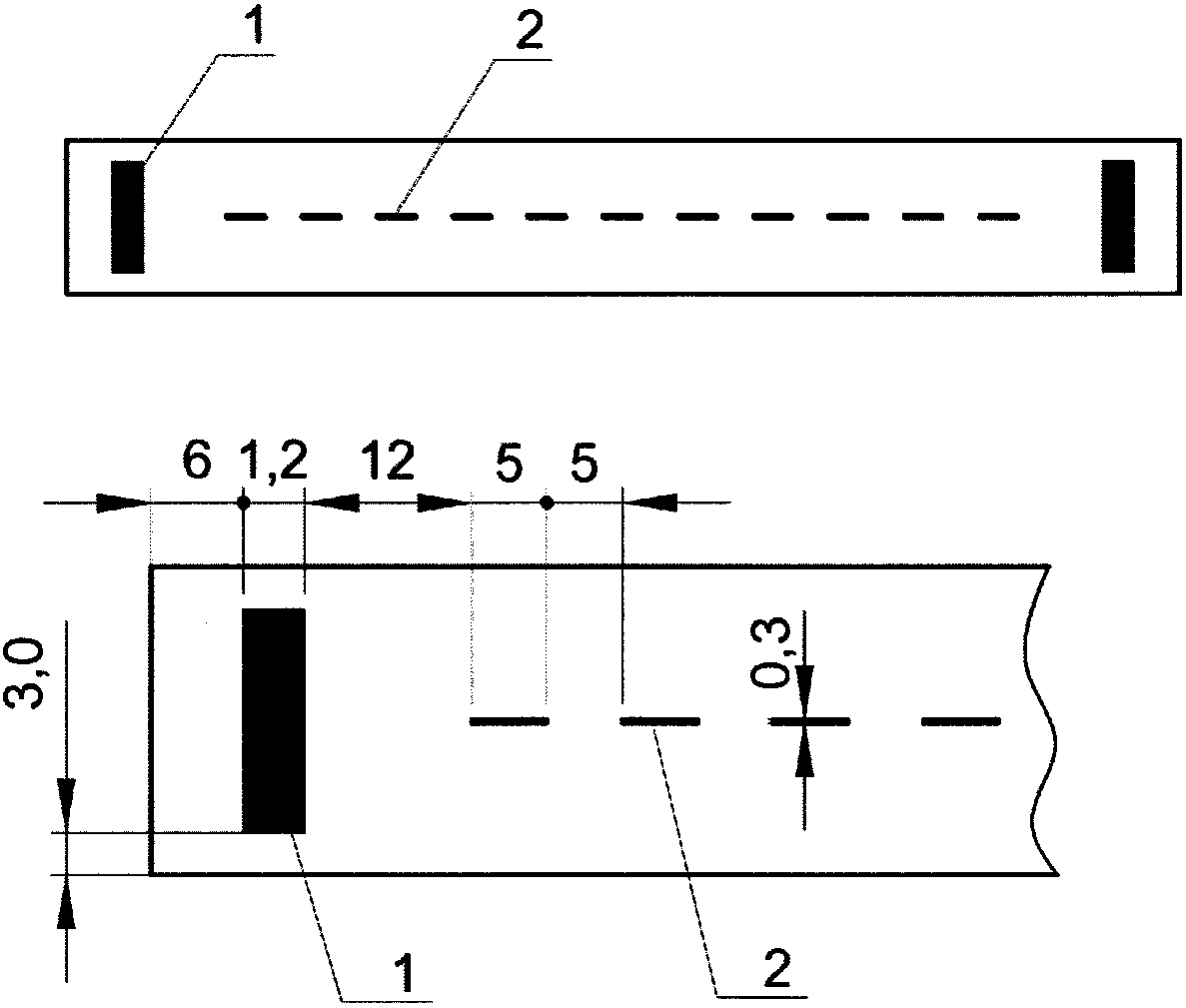

1 - Порог; 2 - Ось ВПП

Примечание: размеры даны в метрах.

Рисунок 5. Маркировка неклассифицированных аэродромов

Рисунок 6. Схема маркировки промежуточного места ожидания

у пересечения РД

1 - оси руления ВС;

2 - номер стоянки ВС;

3 - контур зоны обслуживания ВС;

4 - пути движения спецавтотранспорта;

5 - Т-образный знак остановки спецавтотранспорта;

6 - Т-образный знак места остановки ВС;

7 - разделительная ось пути движения спецавтотранспорта;

8 - знак разрешения на въезд и выезд спецавтотранспорта.

Примечание: размеры даны в метрах.

Рисунок 7. Схема маркировки перрона

Примечания:

1. Размеры даны в метрах;

2. В представленном на рисунке примере контура зоны обслуживания возможна единовременная стоянка либо двух ВС на МС 19a и 19b, либо одного ВС на МС 19. Для указанных МС определен общий контур зоны обслуживания ВС.

Рисунок 8. Пример контура зоны обслуживания нескольких ВС

Примечание: размеры даны в метрах.

Рисунок 9. Размеры и форма цифр на МС и перроне

Рисунок 10. Маркировка закрытых для движения ВПП и РД

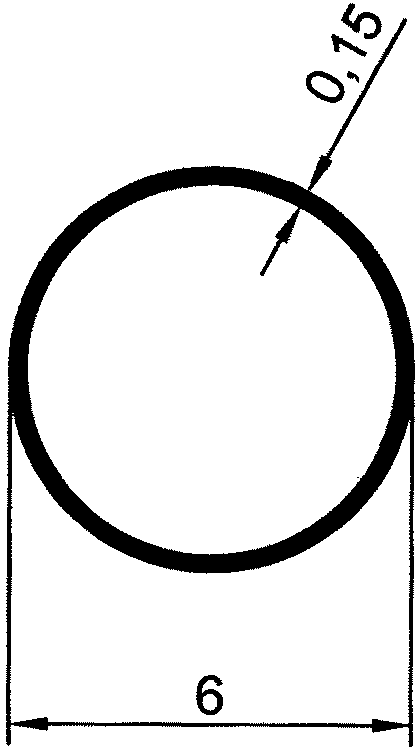

Рисунок 11. Маркировка аэродромного пункта проверки

всенаправленного азимутального радиомаяка
