Приложение N 8. Требования к параметрам радиоканала системы NICAM 728

Приложение N 8

к Правилам применения оборудования

систем телевизионного вещания.

Часть IV. Правила применения

оборудования стереозвукового

сопровождения аналогового

телевизионного вещания системы

NICAM 728

ТРЕБОВАНИЯ

К ПАРАМЕТРАМ РАДИОКАНАЛА СИСТЕМЫ NICAM 728

1. Номинальное значение частоты поднесущей цифрового сигнала на выходе модулятора системы NICAM 728 - на 5,85 МГц ниже промежуточной частоты несущей изображения.

2. Относительная нестабильность частоты поднесущей цифрового сигнала

-6

NICAM 728 - +/- 1 x 10 от номинального значения.

3. Частота дополнительной несущей цифрового сигнала NICAM 728 в радиоканале вещательного телевидения - на 5,85 МГц выше частоты несущей изображения.

4. Взаимная синхронизация между дополнительной несущей и тактовой частотой данных NICAM 728 - отсутствует.

5. Вид модуляции радиосигнала дополнительной несущей NICAM 728 - четырехпозиционная квадратурная относительная фазовая модуляция 4-КОФМ (DQPSK).

6. Скорость манипуляции в каждом из двух квадратурных каналов - 364 кбит/с.

7. Ширина спектра дополнительной несущей, модулированной цифровым сигналом NICAM, - 510 кГц по уровню минус 40 дБ.

8. Системная форма спектра H(f) каждого из двух цифровых сигналов на выходах согласованных фильтров квадратурного демодулятора в приемнике определяется законом приподнятого косинуса с коэффициентом скругления альфа = 0,4. Номинальная ширина спектра по уровню минус 40 дБ равна 255 кГц.

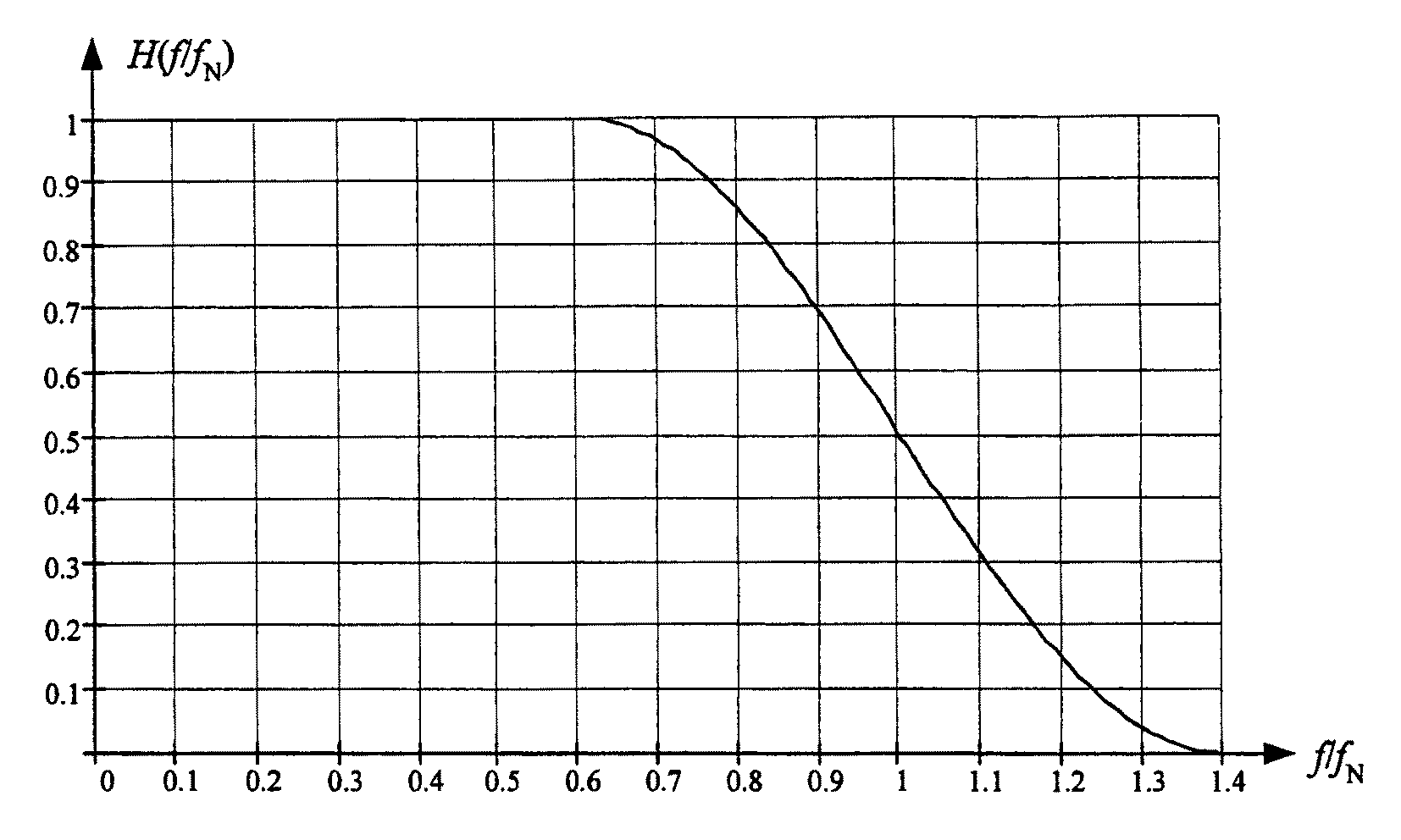

9. Форма системного спектра цифрового сигнала в основной полосе на

входе решающего устройства демодулятора в относительном масштабе частоты

H(f/f ), где f = 182 кГц - частота Найквиста, приведена на рисунке 1.

N N

Рисунок 2

Рисунок 1

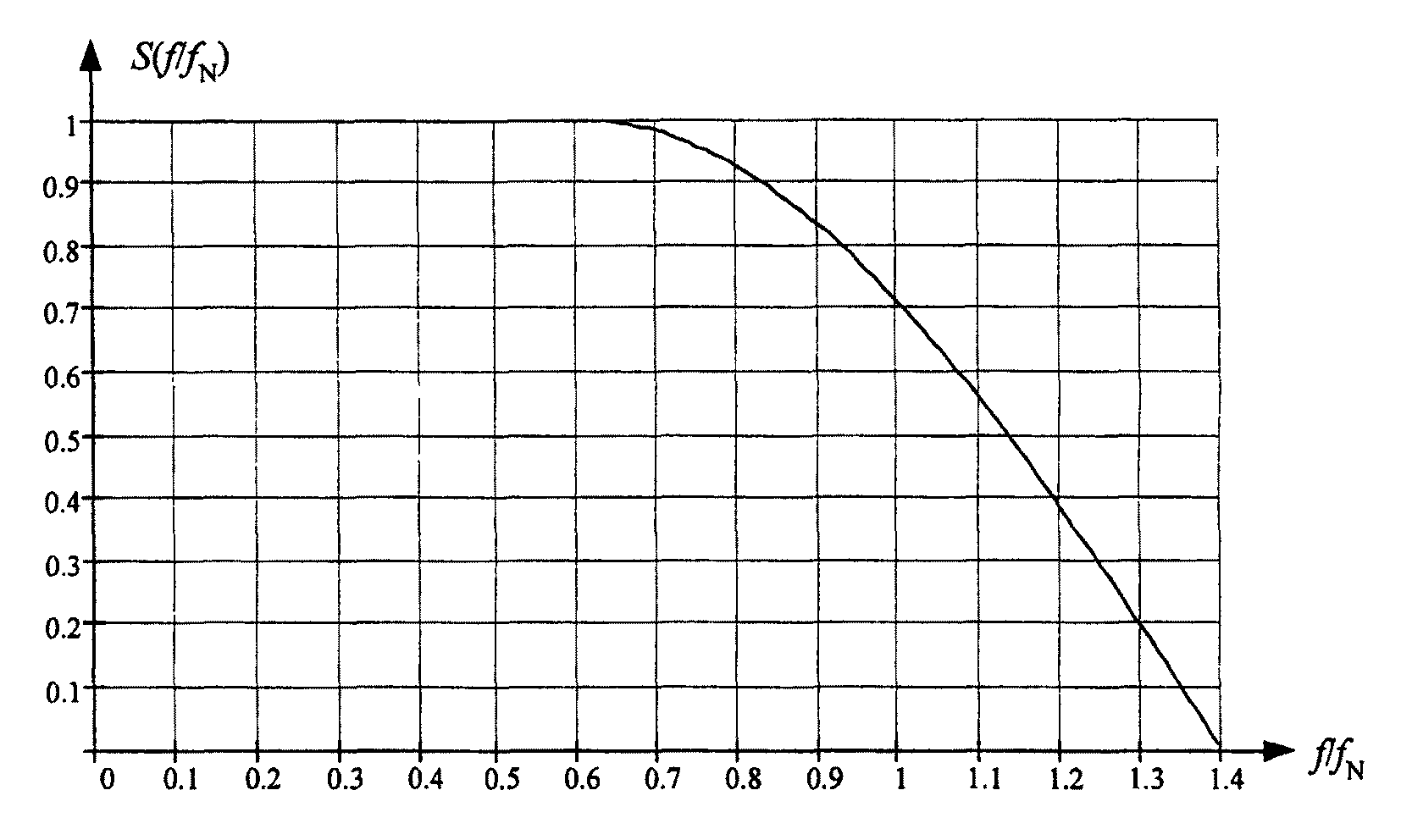

10. Форма спектра S(f) модулирующих сигналов на выходах формирующих фильтров квадратурного модулятора равна корню квадратному из формы системного спектра H(f), то есть имеет косинусное скругление, как показано на рисунке 2.

Рисунок 3

Рисунок 2

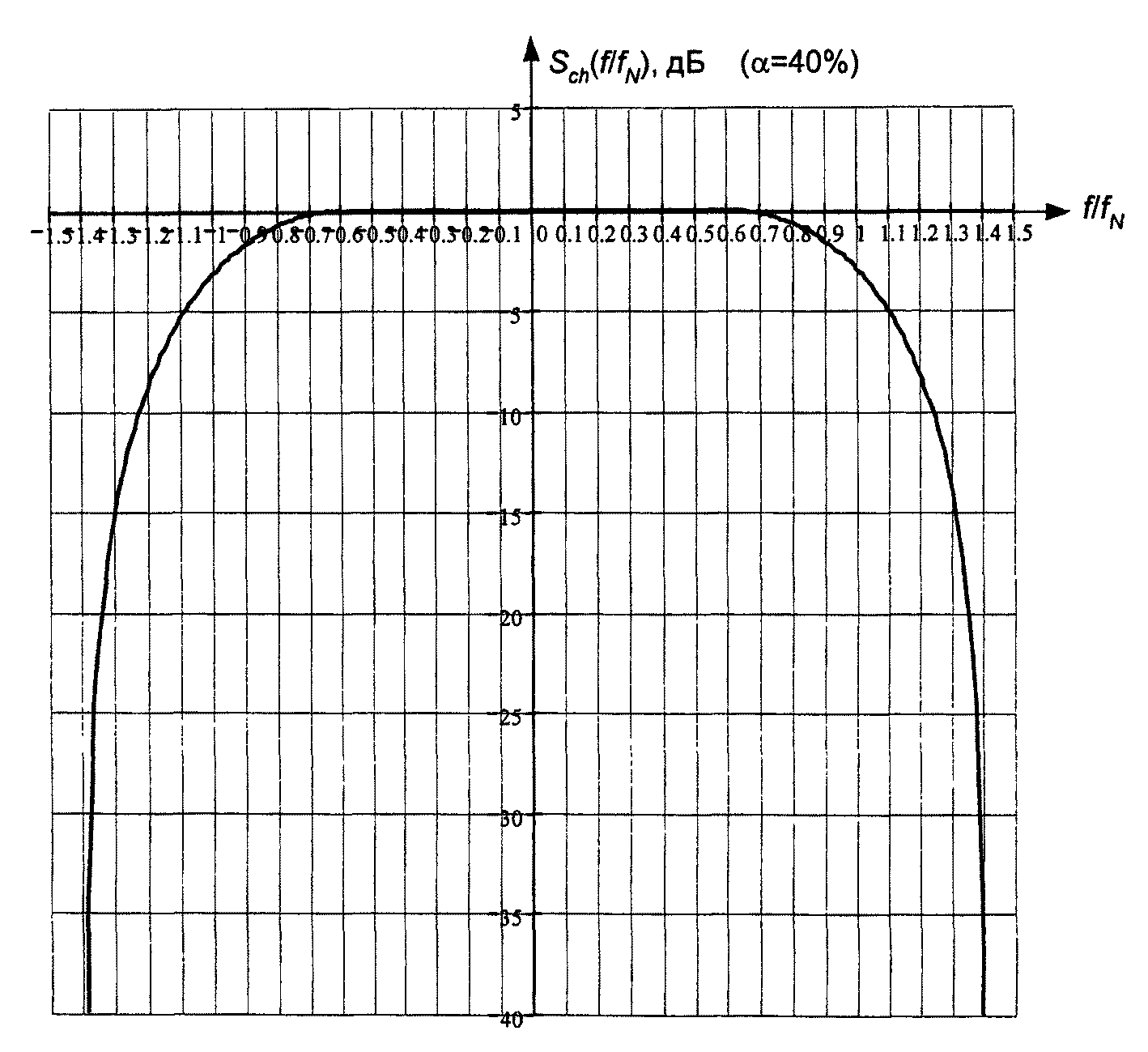

11. Форма огибающей спектра модулированной дополнительной несущей

сигнала NICAM 728, передаваемого по радиоканалу вещательного телевидения

S (f), соответствует форме огибающей спектра модулированной дополнительной

ch

несущей сигнала NICAM 728, приведенной в логарифмическом масштабе на

рисунке 3. Центральная частота спектра этого сигнала соответствует частоте

несущей изображения плюс 5,85 МГц.

12. Номинальное значение отношения уровней пиковой мощности несущей изображения и мощности модулированной несущей NICAM 728 - 600:1 (относительный уровень несущей NICAM 728 - минус 28 дБ).

Рисунок 4

Рисунок 3
