3.3.2.2. Зоны защиты одиночного тросового молниеотвода

Стандартные зоны защиты одиночного тросового молниеотвода высотой h ограничены симметричными двускатными поверхностями, образующими в вертикальном сечении равнобедренный треугольник с вершиной на высоте h₀ < h и основанием на уровне земли 2r₀ (рис. 3.2).

Приведенные ниже расчетные формулы (табл. 3.5) пригодны для молниеотводов высотой до 150 м. При большей высоте следует пользоваться специальным программным обеспечением. Здесь и далее под h понимается минимальная высота троса над уровнем земли (с учетом провеса).

Рисунок 8

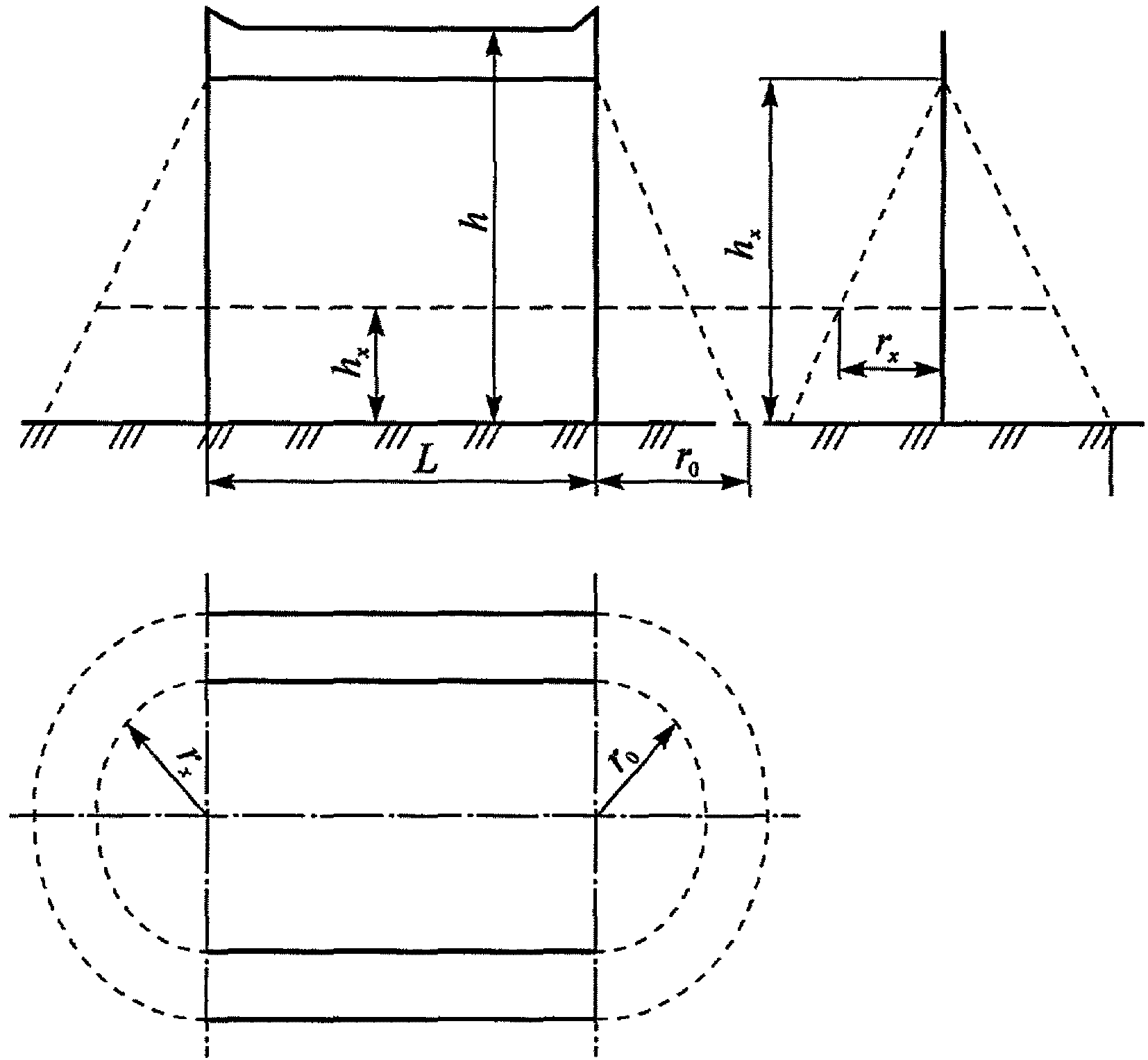

Рис. 3.2. Зона защиты одиночного тросового молниеотвода:

L - расстояние между точками подвеса тросов

Таблица 3.5

Расчет зоны защиты одиночного тросового молниеотвода

Надежность защиты Р_з	Высота молниеотвода h, м	Высота конуса h₀, м	Радиус конуса r₀, м
1	2	3	4
0,9	От 0 до 150	0,87h	1,5h
0,99	От 0 до 30	0,8h	0,95h
	От 30 до 100	0,8h	[0,95 - 7,14·10^-4 (h - 30)] h
	От 100 до 150	0,8h	[0,9 - 10^-3 (h - 100)] h
0,999	От 0 до 30	0,75h	0,7h
	От 30 до 100	[0,75 - 4,28·10^-4 (h - 30)] h	[0,7 - 1,43·10^-3 (h - 30)] h
	От 100 до 150	[0,72 - 10^-3 (h - 100)] h	[0,6 - 10^-3 (h - 100)] h

Полуширина r_x зоны защиты требуемой надежности (см. рис. 3.2) на высоте h_x от поверхности земли определяется выражением

Рисунок 9 .

(3.2)

При необходимости расширить защищаемый объем к торцам зоны защиты собственно тросового молниеотвода могут добавляться зоны защиты несущих опор, которые рассчитываются по формулам одиночных стержневых молниеотводов, представленным в табл. 3.4. В случае больших провесов тросов, например у воздушных линий электропередачи, рекомендуется рассчитывать обеспечиваемую вероятность прорыва молнии программными методами, поскольку построение зон защиты по минимальной высоте троса в пролете может привести к неоправданным запасам.
