Приложение N 1. Требования к параметрам передатчика

Приложение N 1

к Правилам применения

базовых станций и ретрансляторов

систем абонентского радиодоступа.

Часть I. Правила применения

базовых станций и ретрансляторов

систем абонентского радиодоступа

технологии DECT

ТРЕБОВАНИЯ

К ПАРАМЕТРАМ ПЕРЕДАТЧИКА

1. Отклонение несущей частоты передатчика (разность между действительным значением несущей частоты и ее номинальным значением) не превышает 50 кГц.

3. Фазовые дрожания в передатчике.

3.1. Фазовое дрожание пакетов (временная разница между ожидаемым и измеренным положениями пакета) не выходит за пределы +/- 1 мкс.

3.2. Фазовое дрожание битов в пакете (временная разница между ожидаемым и измеренным положениями фронтов последовательности битов в пакете) не выходит за пределы +/- 0,1 мкс.

4. Разница между эталонным временем в двух базовых станциях, принадлежащих одной системе (работающих под управлением одного управляющего контроллера), не превышает 4 мкс.

5. Динамические параметры передаваемых пакетов.

5.1. Изменение уровня выходной мощности передатчика, усредненное по 60 или более реализациям, укладывается в шаблон, приведенный на рисунке 1.

5.2. Длительность фронта передаваемого пакета (период времени между моментом времени, когда мощность передаваемого сигнала достигает уровня в 25 мкВт, до момента начала передачи бита p0) менее 10 мкс.

5.3. Длительность спада передаваемого пакета (период времени между окончанием передачи последнего символа пакета и моментом времени, когда мощность передаваемого сигнала спадает до уровня 25 мкВт) менее 10 мкс.

5.4. Минимальная мощность.

Мощность передаваемого сигнала в период от момента начала передачи бита p0 до окончания передачи последнего символа пакета более (НПМ - 1) дБ, где НПМ - номинальная пиковая мощность сигнала, максимальное значение которой определено в п. 6.

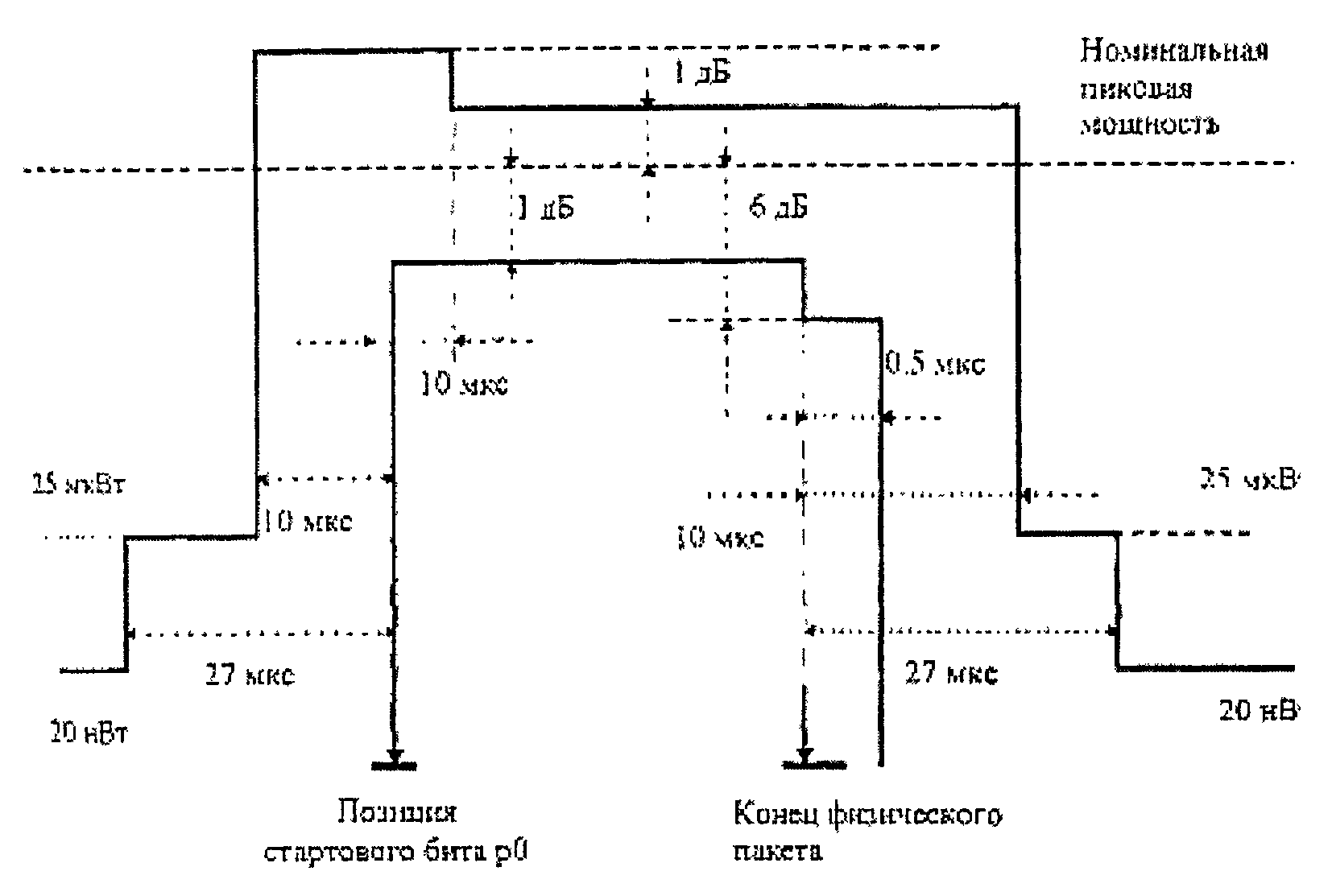

Рисунок 1. Шаблон огибающей передаваемого пакета

5.5. Максимальная мощность.

5.5.1. Мощность сигнала, передаваемого в период, начиная от 10 мкс после момента начала передачи бита p0 пакета до момента, смещенного на 10 мкс после передачи последнего символа пакета, менее (НПМ + 1 дБ).

5.5.2. Мощность сигнала, передаваемого в период, начиная от 10 мкс перед моментом начала передачи бита p0 до момента, смещенного на 10 мкс после начала передачи бита p0, менее (НПМ + 4 дБ).

5.6. Уровень мощности передаваемого сигнала более (НПМ - 6 дБ) в течение 0,5 мкс после передачи последнего символа пакета.

5.7. Уровень выходной мощности передатчика в состоянии ожидания передачи.

В течение периода времени, начиная от 27 мкс после окончания пакета до момента 27 мкс до начала передачи бита p0 следующего пакета, уровень выходной мощности передатчика в состоянии ожидания передачи, измеренный в полосе частот 1 МГц, менее 20 нВт.

Данное требование не учитывается, если между моментами окончания передачи одного пакета и начала передачи другого пакета прошло менее 54 мкс.

6. Пиковая излучаемая мощность на канал (максимальная мощность, измеренная на антенном разъеме передатчика за активный период времени работы передатчика) не более 250 мВт.

7. Средняя излучаемая мощность на канал (мощность, усредненная за суммарное время работы приемопередатчика) не более 10 мВт.

Средняя излучаемая мощность на канал может определяться расчетным путем по формуле:

8. Требования к параметрам модуляции.

8.1. Основной используемый метод модуляции - гауссовская частотная манипуляция GFSK.

Номинальная пиковая девиация составляет 288 кГц.

При передаче бинарной последовательности, состоящей из повторяющихся четырех "1" и четырех "0" "...00001111000011110000...", пиковая девиация лежит в пределах 259 кГц (90% от номинала) - 403 кГц (140% от номинала).

При передаче других бинарных последовательностей (как с более длинным периодом, так и с более коротким периодом повторения "1" и "0", включая случай "..101010..") пиковая девиация лежит в пределах 202 кГц (70% от номинала) - 403 кГц (140% от номинала).

При передаче других бинарных последовательностей (как с более длинным периодом, так и с более коротким периодом повторения "1" и "0", включая случай "..101010..") пиковая девиация лежит в пределах 202 кГц (70% от номинала) - 403 кГц (140% от номинала).

8.2. Для увеличения скорости передачи данных в радиотракте могут использоваться дополнительные методы модуляции:

пи/2-DBPSK, пи/4-DQPSK, пи/8-D8PSK, 16 QAM и 64 QAM.

Для дополнительных методов модуляции выполняются все требования п. 5, за исключением:

8.2.1. Для модуляции пи/2-DBPSK устанавливаются следующие требования к параметрам:

1) среднеквадратичное значение ошибки установки вектора модуляции в любом временном канале не более 0,125;

2) минимальная мощность, определяемая в п. 5.3, более (НПМ - 6 дБ);

3) максимальная мощность, определяемая в п. 5.4, более (НПМ + 4 дБ);

8.2.2. Для модуляции пи/4-DQPSK устанавливаются следующие требования к параметрам:

1) среднеквадратичное значение ошибки установки вектора модуляции в любом временном канале не более 0,125;

2) минимальная мощность, определяемая в п. 5.3, более (НПМ - 14 дБ);

3) максимальная мощность, определяемая в п. 5.4, более (НПМ + 4 дБ).

8.2.3. Для модуляции пи/8-D8PSK устанавливаются следующие требования к параметрам:

1) среднеквадратичное значение ошибки установки вектора модуляции в любом временном канале не более 0,06;

2) минимальная мощность, определяемая в п. 5.3, более (НПМ - 22 дБ);

3) максимальная мощность, определяемая в п. 5.4, более (НПМ + 4 дБ).

8.2.4. Для модуляции 16 QAM устанавливаются следующие требования:

1) среднеквадратичное значение ошибки установки вектора модуляции в любом временном канале не более 0,047;

2) максимальная мощность, определяемая в п. 5.4, более (НПМ + 5,5 дБ).

8.2.5. Для модуляции 64 QAM устанавливаются следующие требования к параметрам:

1) среднеквадратичное значение ошибки установки вектора модуляции в любом временном канале не более 0,026;

2) максимальная мощность, определяемая в п. 5.4, более (НПМ + 6,5 дБ).

9. Внеполосные излучения (мощность сигнала, наблюдаемая в радиочастотном канале DECT, за исключением канала, по которому производится передача).

9.1. Уровень внеполосных излучений в соседних частотных каналах Y не превышает значений, приведенных в таблице N 1.
