Часть I, часть II и часть IV Правил применения оборудования цифровых систем передачи плезиохронной цифровой иерархии введены в информационный банк отдельными документами.
Приказ Мининформсвязи России от 06.06.2007 N 60 (ред. от 23.04.2013) "Об утверждении Правил применения оборудования цифровых систем передачи плезиохронной цифровой иерархии. Часть III. Правила применения каналообразующего оборудования плезиохронной...

Таблица

┌──────────────────────────────────┬─────────────────────────────┐

│ Параметр │ Значение параметра │

├──────────────────────────────────┼─────────────────────────────┤

│Линия передачи │ симметричная пара │

│ │ или коаксиальная пара │

├──────────────────────────────────┼─────────────────────────────┤

│Измерительное нагрузочное │ │

│сопротивление, Ом │ │

│1) коаксиальная пара │ 75 │

│2) симметричная пара │ 120 │

├──────────────────────────────────┼─────────────────────────────┤

│Максимальное пиковое значение │ │

│посылки, В │ │

│1) коаксиальная пара │ от 0,75 до 1,5 │

│2) симметричная пара │ от 1,0 до 1,9 │

├──────────────────────────────────┼─────────────────────────────┤

│Номинальная длительность импульса │ 244 │

│при любом типе кабеля, нс │ │

├──────────────────────────────────┼─────────────────────────────┤

│Форма импульса │ согласно рисунку │

└──────────────────────────────────┴─────────────────────────────┘

2. Затухание соединительной линии на частоте 2 048 кГц составляет от 0 до 6 дБ.

3. Размах фазового дрожания на выходе при измерении его в пределах диапазона частот от 20 Гц до 100 кГц не превышает 0,05 единичного интервала.

4. Затухание отражения на входе на частоте 2 048 кГц не менее 15 дБ.

5. Внешний проводник коаксиальной пары или экран симметричной пары заземляется на входе и выходе.

6. Обеспечивается защита от перенапряжений до 500 В.

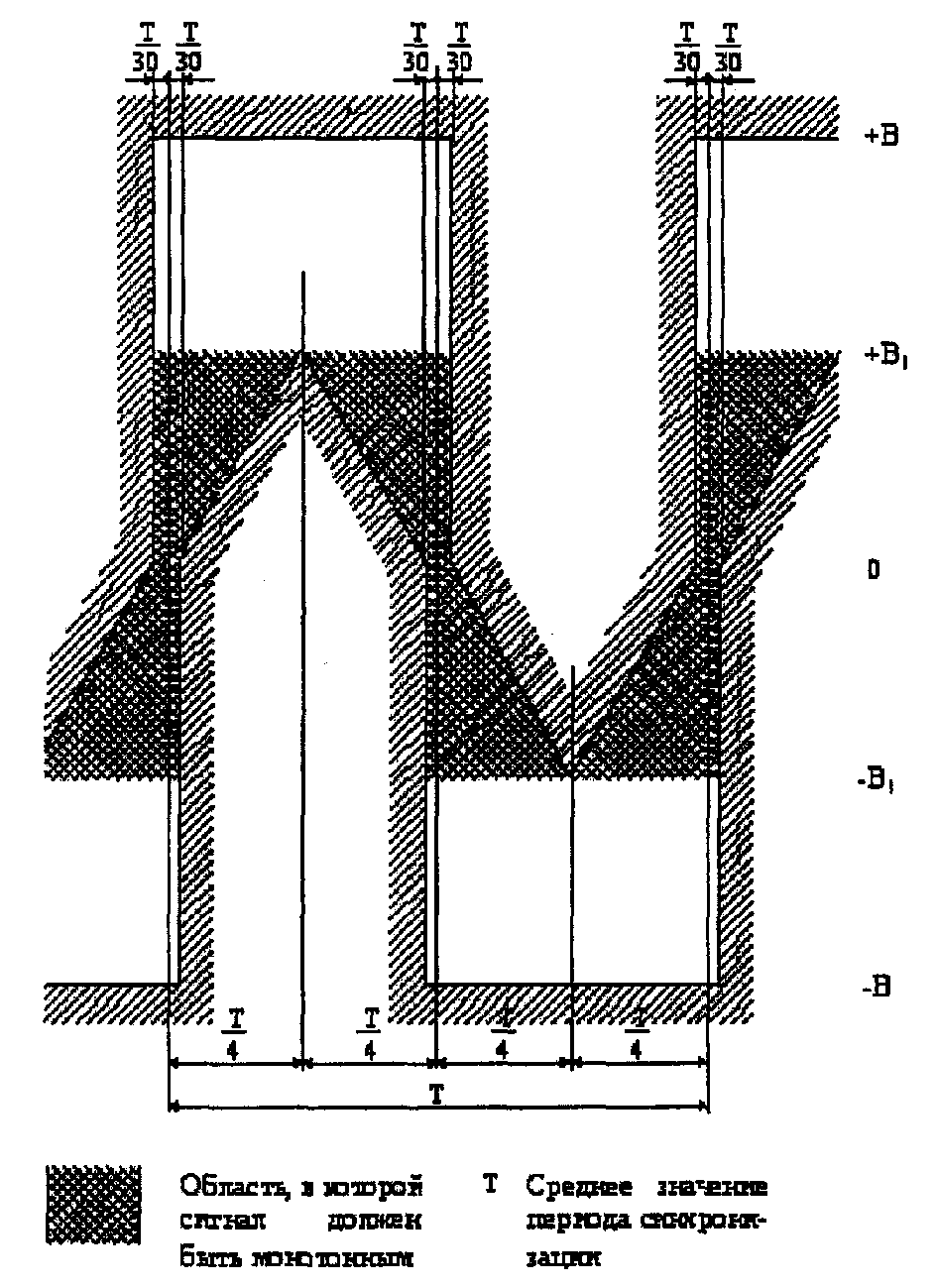

Рисунок 3

Рисунок
