Таблица

┌───────────────────────────────┬────────────────────────────────┐

│ Разнос частот между соседними │Максимальная допустимая девиация│

│ каналами, кГц │ частоты, кГц │

├───────────────────────────────┼────────────────────────────────┤

│ 12,5 │ +/- 2,5 │

├───────────────────────────────┼────────────────────────────────┤

│ 25 │ +/- 5,0 │

└───────────────────────────────┴────────────────────────────────┘

Нижняя частота модулирующего сигнала f декларируется

1

изготовителем абонентских радиостанций.

2. Девиация частоты передатчиков при частотах модулирующего

сигнала выше частоты f при НУ удовлетворяет следующим

2

требованиям:

а) при частотах модулирующего сигнала в полосе от f до 6,0

2

кГц девиация частоты передатчиков не превышает значения А (рисунок

1), измеренного на частоте f . Верхняя частота модулирующего

2

сигнала f составляет: 2550 Гц (для разноса частот между соседними

2

каналами 12,5 кГц); 3000 Гц (для разноса частот между соседними

каналами 25 кГц);

б) при частоте модулирующего сигнала 6,0 кГц девиация частоты

передатчиков не превышает значения, равного 0,3D ;

max

в) при частотах модулирующего сигнала в полосе частот от 6,0

кГц до частоты f , равной разносу частот между соседними каналами,

3

девиация частоты передатчиков не превышает значений, задаваемых

линейной характеристикой девиации частоты в зависимости от частоты

модуляции, имеющей предельное значение на частоте 6,0 кГц и

дальнейший спад минус 14 дБ на октаву.

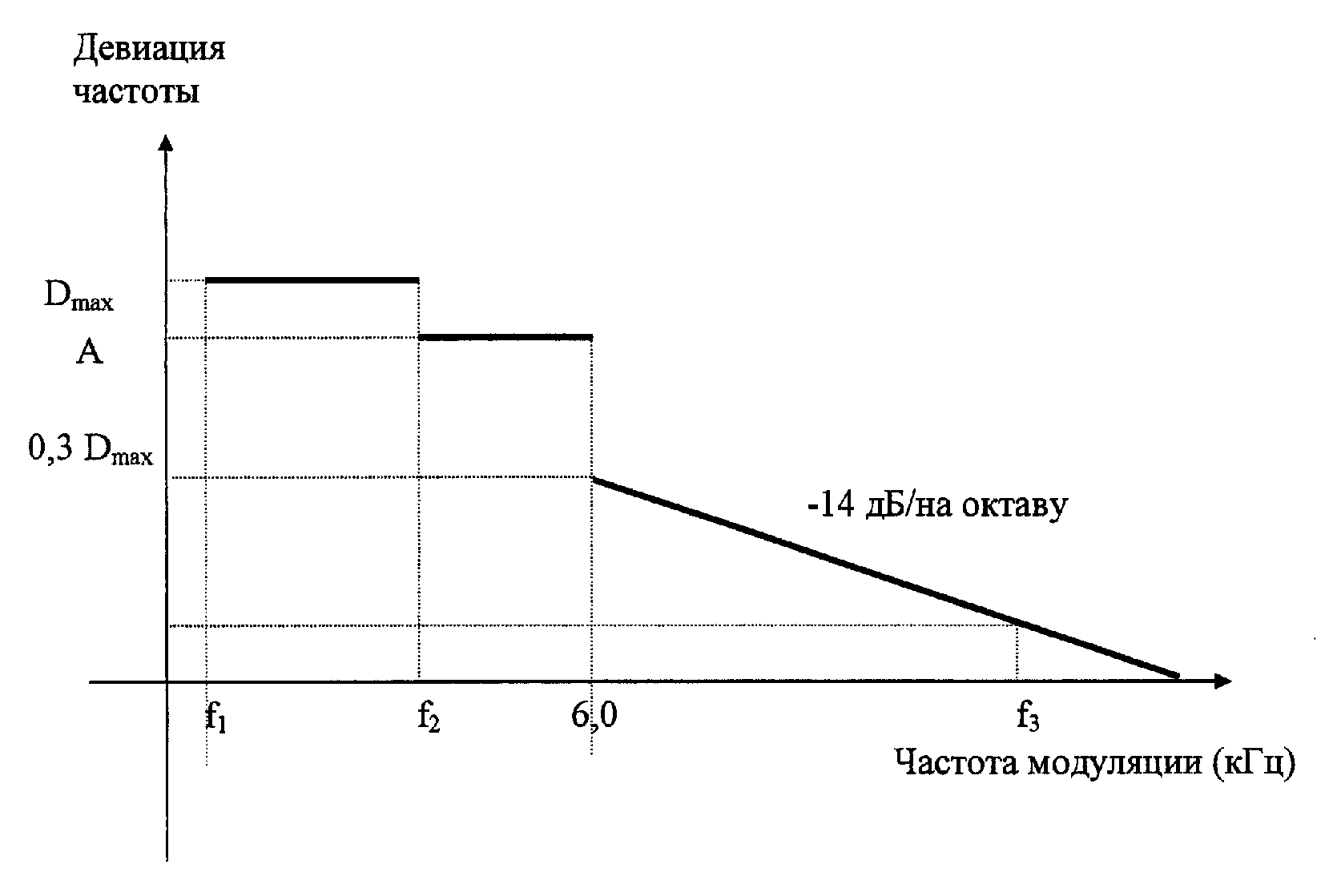

График зависимости девиации частоты передатчиков от частоты модуляции приведен на рисунке 1.


Рисунок 1. График зависимости девиации частоты

передатчиков от частоты модуляции
