4.2.5. Параметры модуляции

4.2.5 Параметры модуляции

Ссылка:

Раздел 2.1.5

Необходимое оборудование

Низкочастотный генератор

Аттенюатор

Измеритель модуляции

Процедура измерений

Шаг 1

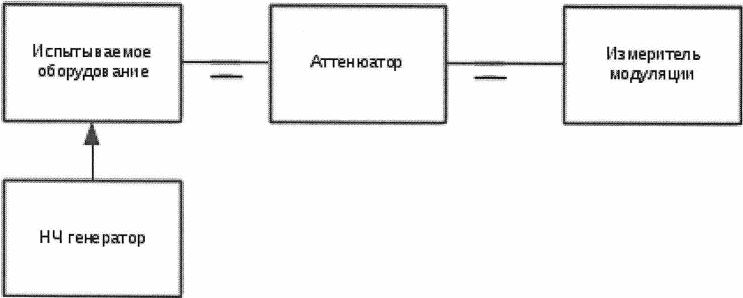

Соедините оборудование как показано на Рис. 4-4. Радиостанцию настройте на рабочий канал 118,000 МГц.

Шаг 2

На микрофонный вход радиостанции подайте сигнал частотой 1000 Гц, уровнем, указанным к эксплуатационной документации. Включите режим передачи и измерьте пиковый коэффициент модуляции положительной и отрицательной полуволны. Вычислите среднее значение.

Шаг 3

Повторите шаг 2 для каналов 127,500 и 136,975 МГц.

Шаг 4

Для радиостанций, работающих в интервале сетки частот 8,33 кГц, повторите шаг 2 для каналов 118,005; 127,505 и 136,980 МГц.

Рисунок 12

Рис. 4-4
