4.2.16. Чувствительность

4.2.16 Чувствительность

Ссылка:

Раздел 2.1.16

Необходимое оборудование

ВЧ генератор сигнала с АМ модуляцией

Вольтметр переменного тока

Процедура измерений

Шаг 1

Соедините оборудование как показано на Рис. 4-13.

Шаг 2

Настройте приемный тракт на рабочий канал 118,000 МГц. Отключите подавитель шума и измерьте уровень шума на выходе приемного тракта.

Шаг 3

Подайте на вход приемного тракта от ВЧ генератора сигнал, модулированный частотой 1000 Гц на 30%, уровнем 10 мкВ (минус 87 дБмВт) на частоте 118,000 МГц. Изменяя уровень сигнала ВЧ генератора, установите такой, при котором уровень сигнал + шум на выходе приемного тракта будет на 6 дБ больше по отношению к уровню шума.

Шаг 4

Повторите шаги 2, 3 на каналах 127,000 МГц; 136,975 МГц.

Шаг 5

Для приемников, работающих с интервалом сетки частот 8,33 кГц, повторите шаги 2, 3 на каналах 118,005 МГц; 127,505 МГц; 136,980 МГц.

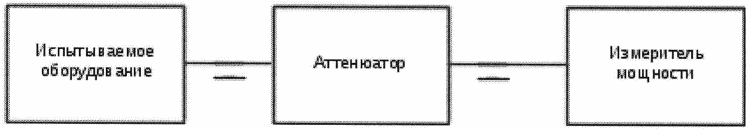

Рисунок 22

Рис. 4-13
