1. Информационное взаимодействие при представлении сведений об обороте маркированных товаров
1. Информационное взаимодействие при представлении сведений
об обороте маркированных товаров
12. Схема выполнения транзакций общего процесса при представлении сведений об обороте маркированных товаров представлена на рисунках 2 - 3. Для каждой процедуры общего процесса в таблице 2 приведена связь между операциями, промежуточными и результирующими состояниями информационных объектов общего процесса и транзакциями общего процесса.
Рис. 2. Схема выполнения транзакций общего процесса
при представлении сведений об обороте маркированных товаров
в рамках трансграничной торговли (часть 1)

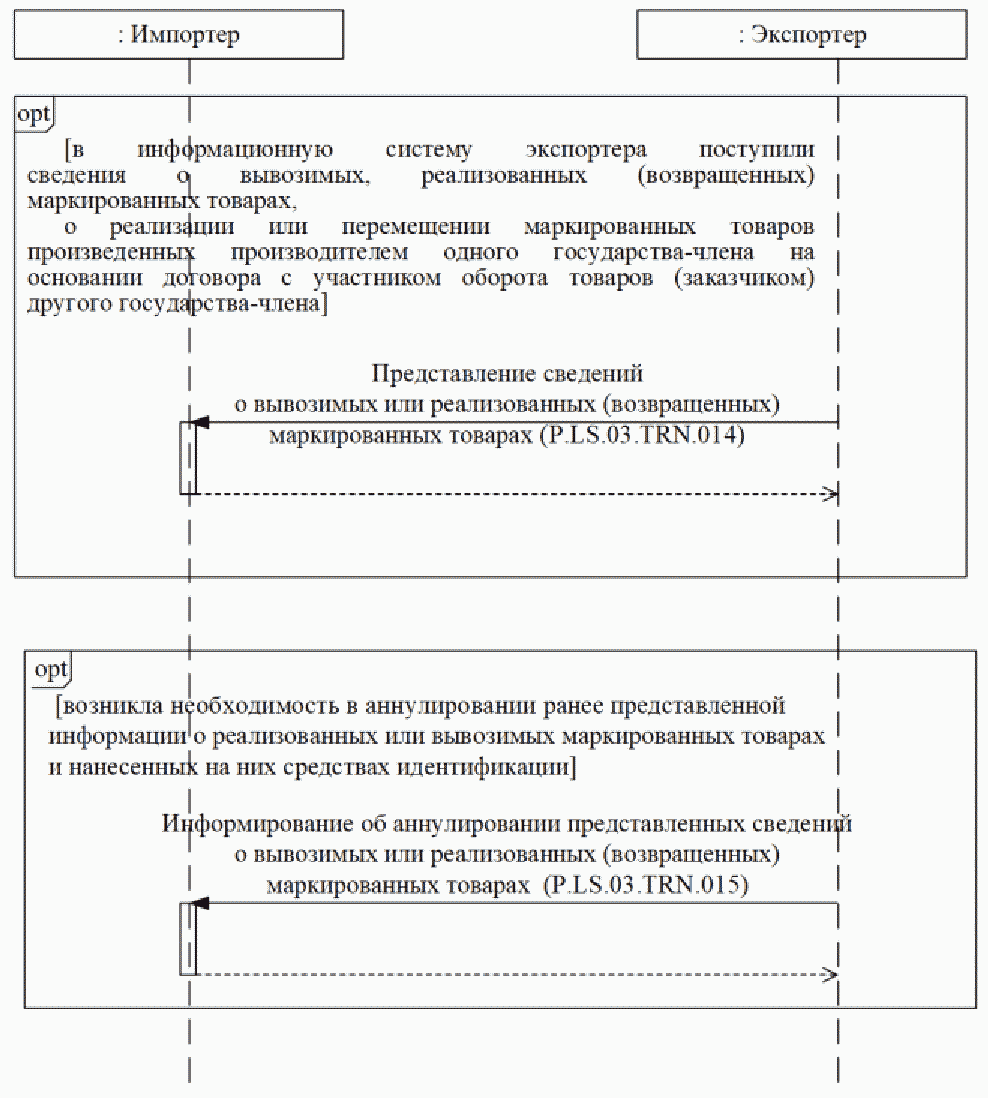

Рис. 3. Схема выполнения транзакций общего процесса
при представлении сведений об обороте маркированных товаров
в рамках трансграничной торговли (часть 2)
Таблица 2
Перечень транзакций общего процесса при представлении
сведений об обороте маркированных товаров
N п/п
Операция, выполняемая инициатором
Промежуточное состояние информационного объекта общего процесса
Операция, выполняемая респондентом
Результирующее состояние информационного объекта общего процесса
Транзакция общего процесса
1
2
3
4
5
6
1
Запрос и представление сведений о маркированных товарах (P.LS.03.PRC.010)
1.1
Запрос сведений о маркированных товарах (P.LS.03.OPR.034).
Прием и обработка сведений о маркированных товарах (P.LS.03.OPR.036)
сведения о маркированном товаре (P.LS.03.BEN.004): сведения запрошены
прием и обработка запроса сведений о маркированных товарах (P.LS.03.OPR.035)
сведения о маркированном товаре (P.LS.03.BEN.004): сведения представлены
представление сведений о маркированных товарах, приобретенных в рамках трансграничной торговли, по запросу (P.LS.03.TRN.011)
2
Представление сведений о маркированных товарах, принимаемых к учету (P.LS.03.PRC.011)
2.1
Представление сведений о маркированных товарах, принимаемых к учету (P.LS.03.OPR.037).
Прием уведомления о результатах обработки сведений о маркированных товарах, принимаемых к учету (P.LS.03.OPR.039)
сведения о маркированном товаре (P.LS.03.BEN.004): сведения представлены
прием и обработка сведений о маркированных товарах, принимаемых к учету (P.LS.03.OPR.038).
сведения о маркированном товаре (P.LS.03.BEN.004): сведения обработаны
представление сведений о приеме маркированных товаров к учету (P.LS.03.TRN.012)
3
Представление сведений об отказе в приеме к учету маркированных товаров (P.LS.03.PRC.012)
3.1
Представление сведений о маркированных товарах, в приеме к учету которых отказано (P.LS.03.OPR.040).
Прием уведомления о результате обработки сведений об отказе в приеме к учету маркированных товаров (P.LS.03.OPR.042)
сведения о маркированном товаре (P.LS.03.BEN.004): сведения представлены
прием и обработка сведений об отказе в приеме к учету приобретенных маркированных товаров (P.LS.03.OPR.041)
сведения о маркированном товаре (P.LS.03.BEN.004): сведения обработаны
представление сведений об отказе в приеме к учету маркированных товаров (P.LS.03.TRN.013)
4
Представление сведений о вывозимых или реализованных (возвращенных) маркированных товарах (P.LS.03.PRC.013)
4.1
Представление сведений о маркированных товарах (P.LS.03.OPR.043).
Прием уведомления о результате обработки сведений о маркированных товарах (P.LS.03.OPR.045)
сведения о маркированном товаре (P.LS.03.BEN.004): сведения представлены
прием и обработка сведений о вывозимых или реализованных (возвращенных) маркированных товарах (P.LS.03.OPR.044)
сведения о маркированном товаре (P.LS.03.BEN.004): сведения обработаны
представление сведений о вывозимых или реализованных (возвращенных) маркированных товарах (P.LS.03.TRN.014)
5
Аннулирование представленных сведений о вывозимых или реализованных (возвращенных) маркированных товарах (P.LS.03.PRC.014)
5.1
Представление информации об аннулировании сведений о маркированных товарах (P.LS.03.OPR.046).
Прием уведомления о результате обработки информации об аннулировании сведений о вывозимых или реализованных (возвращенных) маркированных товарах (P.LS.03.OPR.048)
сведения о маркированном товаре (P.LS.03.BEN.004): сведения представлены
прием и обработка информации об аннулировании сведений о вывозимых или реализованных (возвращенных) маркированных товарах (P.LS.03.OPR.047)
сведения о маркированном товаре (P.LS.03.BEN.004): сведения обработаны
информирование об аннулировании представленных сведений о вывозимых или реализованных (возвращенных) маркированных товарах (P.LS.03.TRN.015)
