Приложение N 19

к правилам вида спорта

"пожарно-спасательный спорт"

СПОРТИВНЫЙ СНАРЯД "БРЕВНО" (БУМ)

Снаряд (рисунок N 1) состоит из несущего элемента длиной 8 м - горизонтального металлического каркаса (П-образной формы в разрезе), с вставленным сверху деревянным брусом, покрытого сверху резиновым покрытием (типа регуплекс или аналог). Верхняя поверхность снаряда плоская, шириной 18 см. По всей длине резинового покрытия снаряда с двух сторон наносится линия белого цвета шириной 1 см. Каркас должен иметь не менее трех регулируемых опор. По торцам снаряда закреплены две сходни, ширина которых в местах крепления сужается с 250 мм до 180 мм. На верхнюю поверхность сходней набиваются поперечные резиновые бруски, шириной 5 см, высотой 3 см, через 35 см начиная сверху, по центру бруска. В линейных размерах более 1 м допускается погрешность не более 1 см, в размерах менее 1 м не более 3 мм. Все металлические и деревянные части снаряда должны быть защищены антикоррозионным, влагостойким покрытием.

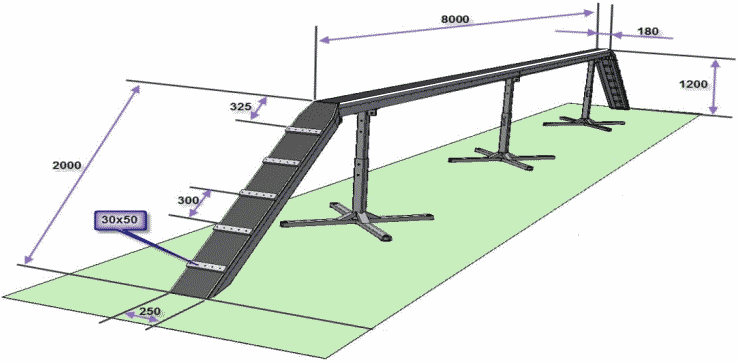

Рисунок N 1. Схема спортивного снаряда "бум".

Конструкция снаряда должна позволять:

1. Изменять высоту от поверхности на которую устанавливается снаряд опоры до верхней точки резинового покрытия снаряда с 1200 мм до 800 мм. Пример исполнения опоры (рисунок N 2):

Рисунок N 2. Схема изменения размера опоры бума.

2. Регулировать горизонтальный уровень снаряд по отношению к беговой дорожке в 2-х плоскостях (каждая из регулируемых опор снаряда должна быть оснащена не менее чем четырьмя винтовыми опорами).

Пример исполнения винтовой регулировочной опоры (рисунок N 3):

Рисунок N 3. Винтовая регулировочная опора.

Рекомендуется в целях обеспечения безопасности спортсменов при преодолении снаряда все стойки закрывать конусообразными матами (белого, синего или красного цветов) (рисунок N 4) толщиной не менее 5 см, таким образом, чтобы все металлические детали стойки были полностью закрыты. Края мата должны быть оборудованы фиксаторами. Для увеличения жесткости данной конструкции и повышения безопасности снаряда рекомендуется устанавливать в качестве основы конусного мата конус (сборный из нескольких частей) из металлического листа толщиной 1,5 - 2 мм.

Рисунок N 4. Конусообразные маты.

Под дальнюю сходню снаряда относительно движения спортсмена устанавливается вставка - для предотвращения зацепов рукавной линии за сходню (рисунок N 5):

Рисунок N 5. Вставка.
