V. Определение амплитудно-временных параметров импульсных электромагнитных полей

5.1. Для определения амплитудно-временных параметров ИЭМП производится анализ графического изображения импульса (осциллограммы напряженности электрической составляющей ИЭМП), полученного в результате проведенных измерений с использованием осциллографа (рис. 1), по которому определяются основные нормируемые и контролируемые параметры ИЭМП.

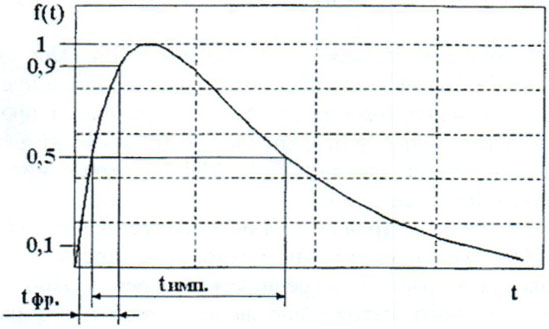

Рис. 1. Пример функции изменения напряженности составляющих

ИЭМП во времени

5.2. На осциллограмме выделяется пик с наибольшим амплитудным значением напряженности (E_макс), по которому определяются основные нормируемые и контролируемые параметры ИЭМП:

- E_макс - максимальное амплитудное значение напряженности, кВ/м;

- t_фр - длительность фронта импульса, которая определяется как интервал времени между первыми достижениями значений напряженности электрической составляющей ИЭМП уровней 10% и 90% максимального амплитудного значения, нс;

- t_имп - длительность импульса, которая определяется как интервал времени между первым достижением значения напряженности электрической составляющей ИЭМП уровня 50% амплитуды и моментом времени, после которого значение напряженности электрической составляющей ИЭМП становится меньше 50% максимального амплитудного значения, нс.

5.3. Значение напряженности электрической составляющей ИЭМП в динамике времени измерения (E(t) определяется по соотношению (2):

E_макс - амплитудное значение электрической составляющей электромагнитного поля, кВ/м;

f(t) ^- функция изменения напряженности составляющих ИЭМП во времени, составляющая для 10%, 50% и 90% максимального амплитудного значения соответственно 0,1; 0,5 и 0,9 (рис. 1).

5.4. Во время проведения измерений информация регистрируется согласно документам по стандартизации <13> и в соответствии с прописанными в лаборатории требованиями системы менеджмента качества (СМК) к первичным записям. Дополнительно регистрируется информация: цель измерений, дата и время проведения измерений, параметры микроклимата в помещениях (или на территории), сведения о рабочих местах и контролируемых зонах согласно п. 3.1, а также сведения о лицах, присутствовавших при проведении измерений.

--------------------------------

<13> ГОСТ ISO/IEC 17025-2019 "Общие требования к компетентности испытательных и калибровочных лабораторий", введенный приказом Росстандарта от 15.07.2019 N 385-ст (далее - ГОСТ ISO/IEC 17025-2019).
