Пример определения амплитудно-временных параметров ИЭМП и соответствия измеренной напряженности ПДУ

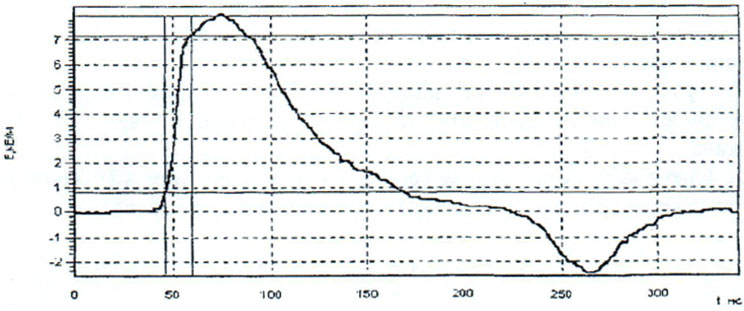

Рис. 2. Пример осциллограммы напряженности электрической

составляющей ИЭМП

1. Первый пик на осциллограмме имеет амплитуду (E_макс) 8 кВ/м, второй - 2,3 кВ/м, следовательно определять параметры необходимо по первому положительному пику: E_макс = 8 кВ/м; t_фр= 13 нс; t_имп = 62 нс.

Исходя из установленных длительностей фронта и импульса воздействующего ИЭМП (t_фр = 13 нс; t_имп = 62 нс), выбираются соответствующие строка и колонка в таблицах <16> с учетом категории облучаемого контингента (персонал РТО ИЭМП) со значением ПДУ, E_пду = 2,8 кВ/м.

--------------------------------

<16> Таблицы 5.13, 5.14 СанПиН 1.2.3685-21.

Реальное значение E_макс составляет 8 кВ/м, что значительно больше, чем ПДУ, указанные в гигиенических нормативах <17>.

--------------------------------

<17> Пункты 61, 62 СанПиН 1.2.3685-21.

2. Заключение: электромагнитная обстановка на обследованном рабочем месте персонала РТО ИЭМП не соответствует требованиям гигиенических нормативов <18>. Для снижения амплитудного значения напряженности ИЭМП до ПДУ рекомендуется провести комплекс мероприятий в соответствии с санитарно-эпидемиологическими требованиями <19>.

--------------------------------

<18> Пункты 61, 62 СанПиН 1.2.3685-21.

<19> Пункты 3.1, 3.2, 4.48 СП 2.2.3670-20 "Санитарно-эпидемиологические требования к условиям труда", утвержденных постановлением Главного государственного санитарного врача Российской Федерации от 02.12.2020 N 40 (зарегистрировано Минюстом России 29.12.2020, регистрационный N 61893).
