Приложение А

(справочное)

СТРУКТУРНЫЕ СХЕМЫ
ПОДКЛЮЧЕНИЯ ЭЛЕКТРООБОРУДОВАНИЯ СИСТЕМ ПРОТИВОПОЖАРНОЙ
ЗАЩИТЫ В ЗАВИСИМОСТИ ОТ КАТЕГОРИИ ЭЛЕКТРОПРИЕМНИКОВ
ПО НАДЕЖНОСТИ ЭЛЕКТРОСНАБЖЕНИЯ ЭЛЕКТРОПРИЕМНИКОВ,
НЕ ОТНОСЯЩИХСЯ К СИСТЕМАМ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ

Структурные схемы являются примером реализации положений раздела 5 настоящего свода правил и могут быть применены только с учетом принятых на этапе проектирования электрических сетей объекта защиты.

Рисунок 1

Рисунок А.1 - Структурная схема организации электроснабжения

при размещении ТП на технических этажах

Рисунок 2

Рисунок А.2 - Структурная схема организации электроснабжения

электроприемников I категории надежности и применения

самостоятельного НКУ СПЗ

Рисунок 3

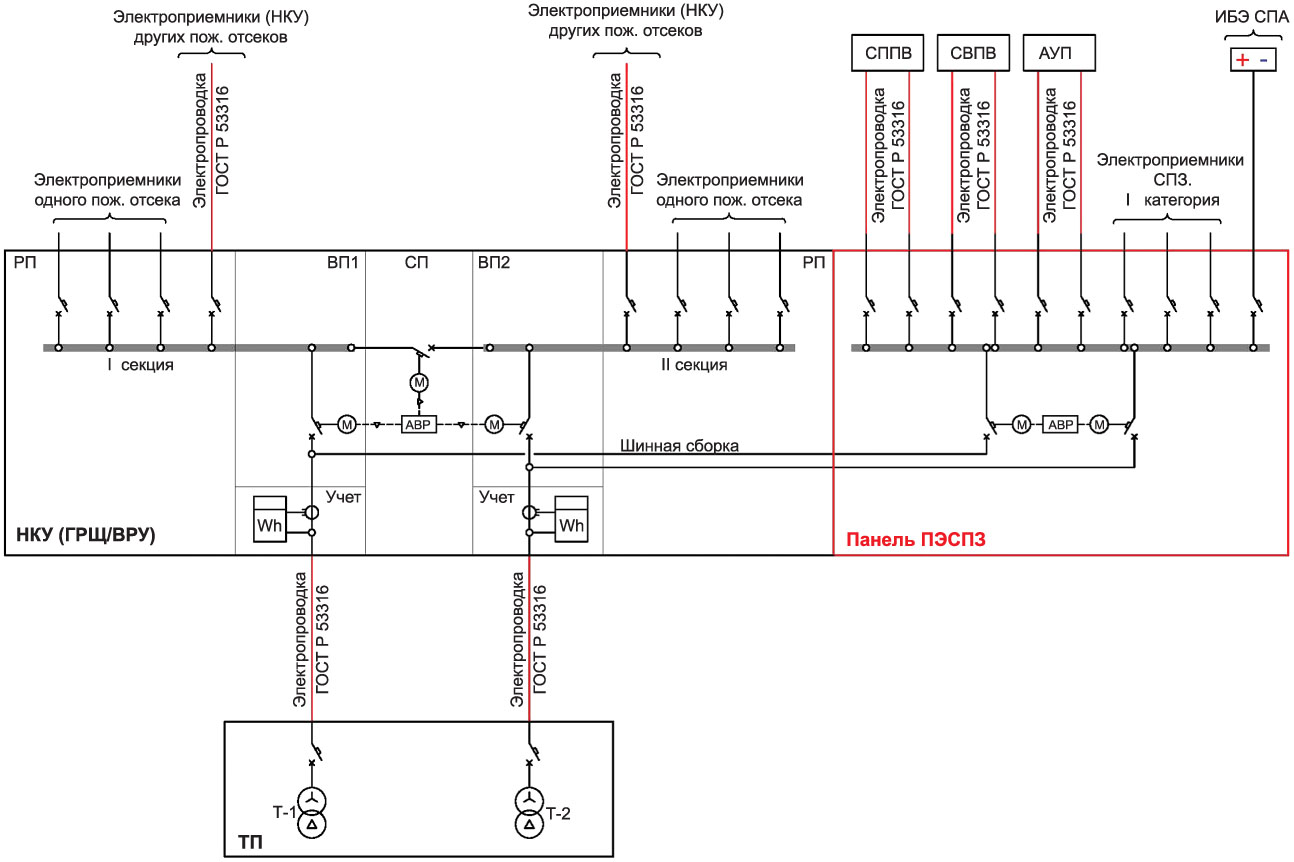

Рисунок А.3 - Структурная схема организации электроснабжения

электроприемников I категории надежности и применения

панели ПЭСПЗ в составе многопанельного НКУ

Рисунок 4

Рисунок А.4 - Структурная схема организации электроснабжения

электроприемников II категории надежности и применения

самостоятельного НКУ СПЗ

Рисунок 5

Рисунок А.5 - Структурная схема организации электроснабжения

электроприемников II категории надежности и применения

панели ПЭСПЗ в составе многопанельного НКУ

Рисунок 6

Рисунок А.6 - Структурная схема организации электроснабжения

СПЗ при применении самостоятельного НКУ для зданий

медицинских организаций, предназначенных для оказания

медицинской помощи в стационарных условиях (круглосуточно),

класса функциональной пожарной опасности Ф1.1, с ЦОД,

со встроенными АКБ, ИБЭ для питания СПА и третьего

независимого источника питания (электрогенераторной

установки или ИБП) для питания СВПВ, СППВ и АУП

Рисунок 7

Рисунок А.7 - Структурная схема организации электроснабжения

СПЗ при применении панели ПЭСПЗ в составе многопанельного

НКУ для зданий медицинских организаций, предназначенных

для оказания медицинской помощи в стационарных условиях

(круглосуточно), класса функциональной пожарной опасности

Ф1.1, с ЦОД, со встроенными АКБ, ИБЭ для питания СПА

и третьего независимого источника питания

(электрогенераторной установки или ИБП)

для питания СВПВ, СППВ и АУП

Рисунок 8

Рисунок А.8 - Структурная схема организации электроснабжения

СПЗ на объектах, электроприемники которых отнесены к III

категории электроприемников по надежности электроснабжения,

где питание СПЗ выполнено с применением АИП (например: ИБЭ

с АКБ достаточной емкости), где реализовано управление

напряжением сети огнезадерживающим клапаном
