2. Амплитудный критерий

2.1. Подробное описание амплитудного критерия приведено в [12]. Количественные значения критерия даны для стали марки 15Х2НМФА, применяемой при изготовлении корпусов реакторов АЭС. Для объектов, изготовленных из других материалов, количественные значения критерия, основанные на амплитудном распределении, получаемом при испытании образцов, следует определять дополнительно.

2.2. При использовании амплитудного критерия необходимо определить амплитуду импульса вблизи источника акустической эмиссии, то есть восстановленную локационную амплитуду импульса АС с учетом затухания (пункт 37 Руководства).

2.3. Рекомендуется выбирать уровень амплитуды Аак, относительно которого проводят классификацию источников акустической эмиссии, исходя из условия перехода развития повреждений материала объекта контроля из стадии пластической деформации, образования и развития микротрещин в стадию объединения микротрещин в макротрещину и ее развития в виде магистральной трещины.

2.4. В зависимости от вида амплитудного распределения, который определяется акустико-эмиссионными свойствами материала объекта контроля, и установления соответствия того или иного значения амплитуд выбранному предельному состоянию, определяют систему классификации и критерии классификации источников акустической эмиссии по амплитудному признаку (рисунок П4.2.1).

На практике значение Аак обычно принимают равным 50 - 60 дБАЭ.

Рисунок 24

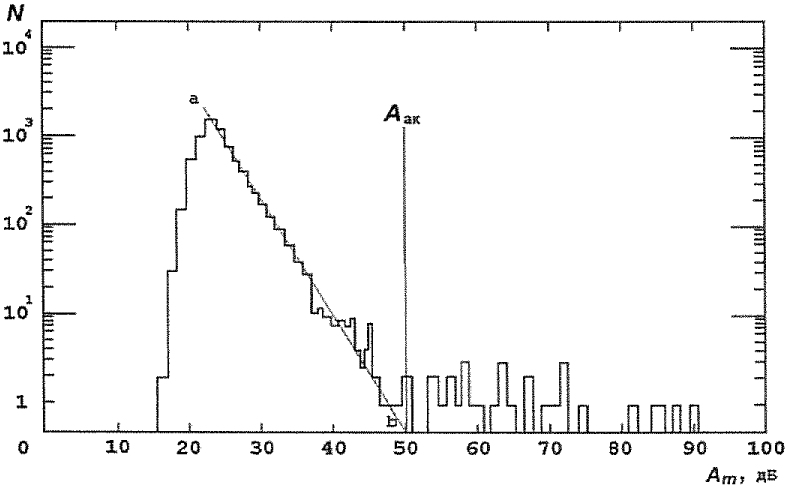

Рисунок П4.2.1. Дифференциальное распределение амплитуд

импульсов акустической эмиссии для стали марки 15Х2НМФА

2.5. Величину Аак задают при разработке Технологической карты. Как правило, величина Аак соответствует минимальным амплитудам импульсов акустической эмиссии, излучаемых при росте трещины в материале объекта контроля.

2.6. Амплитуды зарегистрированных импульсов акустической эмиссии корректируют с учетом затухания сигналов акустической эмиссии при их распространении в материале. Все оценки проводят с использованием локационных восстановленных амплитуд событий акустической эмиссии, соответствующих амплитудам вблизи источника акустической эмиссии.

2.7. Классификацию источников акустической эмиссии производят в соответствии с таблицей N П4.2.1. При классификации используют амплитуды лоцированных импульсов. Значения N 1 и N 2 также задают при разработке Технологической карты. Для стали марки 15Х2НМФА значения N 1 и N 2 составляют 4 и 3 соответственно.

Таблица N П4.2.1

Классификация источников акустической эмиссии

N п/п

Класс источника акустической эмиссии

Признаки формирования класса источника акустической эмиссии

1

Источник I класса

Источник, для которого зарегистрировано от 1 до N 1 импульсов акустической эмиссии с локационной амплитудой меньшей Аак, и ни одного импульса с локационной амплитудой выше Аак

2

Источник II класса

Источник, для которого зарегистрировано более N 1 импульсов акустической эмиссии с локационной амплитудой меньшей Аак, и ни одного импульса с локационной амплитудой выше Аак

3

Источник III класса

Источник, для которого зарегистрировано от 1 до N 2 импульсов акустической эмиссии с локационной амплитудой, превышающей Аак

4

Источник IV класса

Источник, для которого зарегистрировано более N 2 импульсов акустической эмиссии с локационной амплитудой, превышающей Аак
