Приложение N 13

Рис. 1

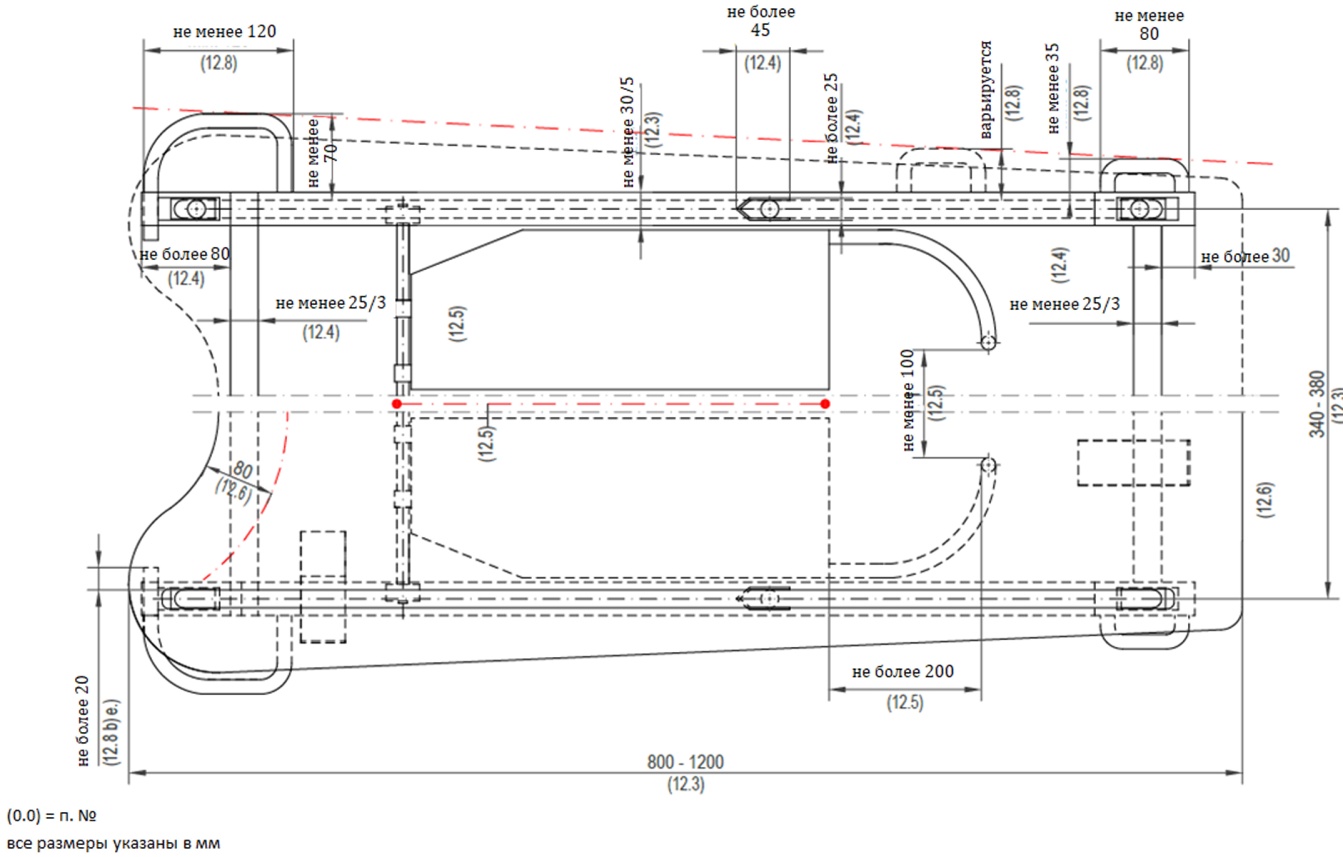

Рисунок N 1. Внешние размеры и конструкция скелетонных саней

Рис. 2

Рис. 3

Рис. 4

Рис. 5

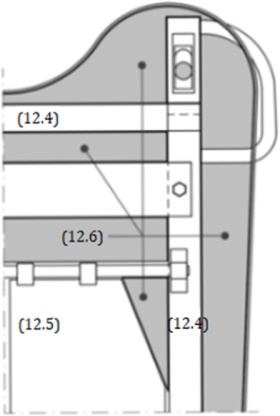

Рисунки N 2, N 3, N 4, N 5. Корпус, опорная поверхность, седло, пластины седла, коньки и отбойники скелетонных саней

Рис. 6

Рис. 7

Рисунки N 6, N 7. Наполнители пустых пространств под опорной поверхностью и вертикальное расстояние между поперечной и продольной перекладинами
