Рис. 1

Рис. 1а.

все размеры в мм не в масштабе

Рисунки N 1, N 1а. Бобслейные сани. Вид сбоку

Рис. 2

Рис. 2а.

Рис. 2б.

все размеры в мм не в масштабе

Рисунки N 2, N 2а, N 2б. Вид сверху на бобслейные сани, расположенные на горизонтальной поверхности.

Рис. 3

все размеры указаны в мм не в масштабе

Рисунки N 3А, N 3Б, N 3В, N 3Г. Плоскости, относительно которых осуществляется контроль "выпуклой формы".

Рис. 4

Вид "А" на Рис. 1 и 2

все размеры указаны в мм не в масштабе

Рисунок N 4. Фланец, расположенный в передней части выреза для пилота.

Рисунок N 5. Размеры переднего отбойника в разрезе.

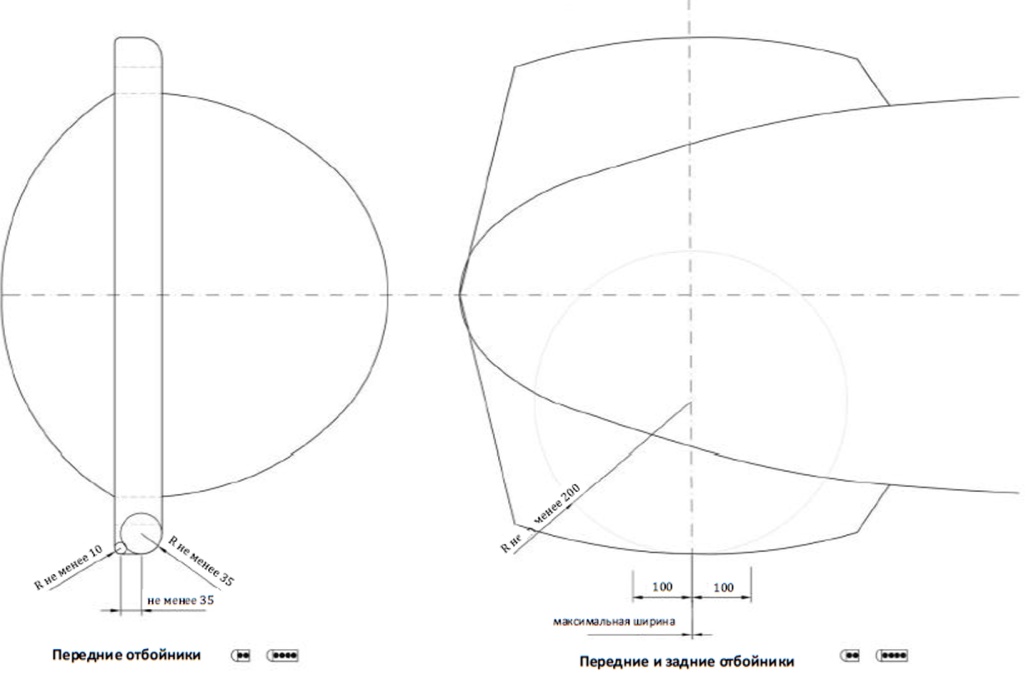

Рисунок N 6. Форма передних и задних отбойников на виде сверху и в точке контакта с обтекателем.

Рис. 7

все размеры указаны в мм не в масштабе

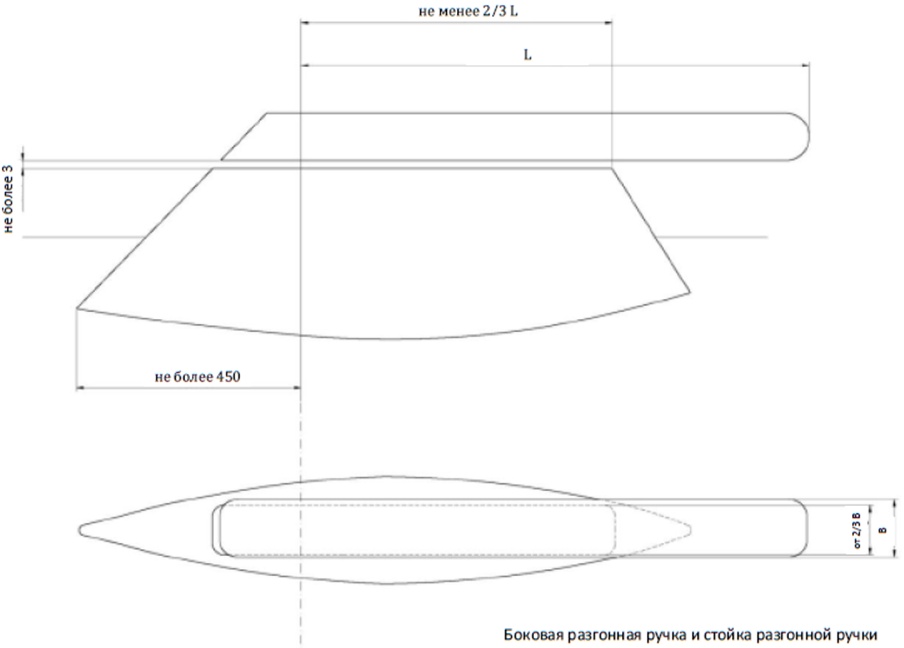

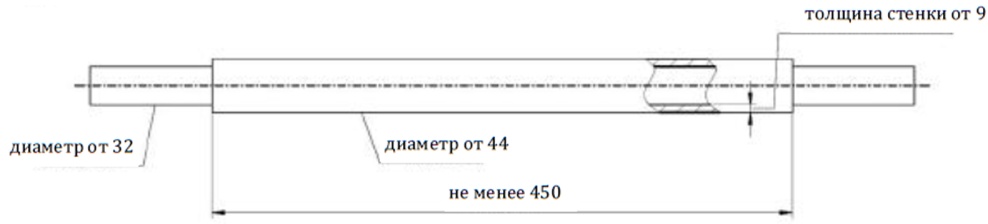

Рисунок N 7. Размеры и допустимые погрешности стойки боковой разгонной ручки.

Рис. 8 Рама 2-местных саней вид сверху

Рис. 9 Рама 2-местных саней вид сбоку

все размеры указаны в мм не в масштабе

Рис. 9а

Рис. 9б

все размеры указаны в мм не в масштабе

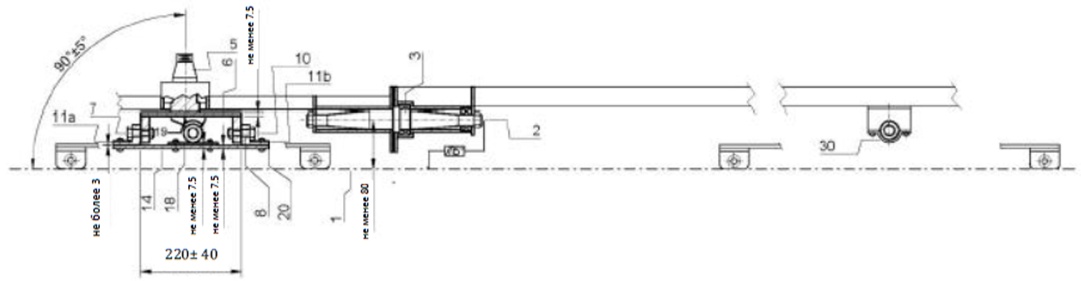

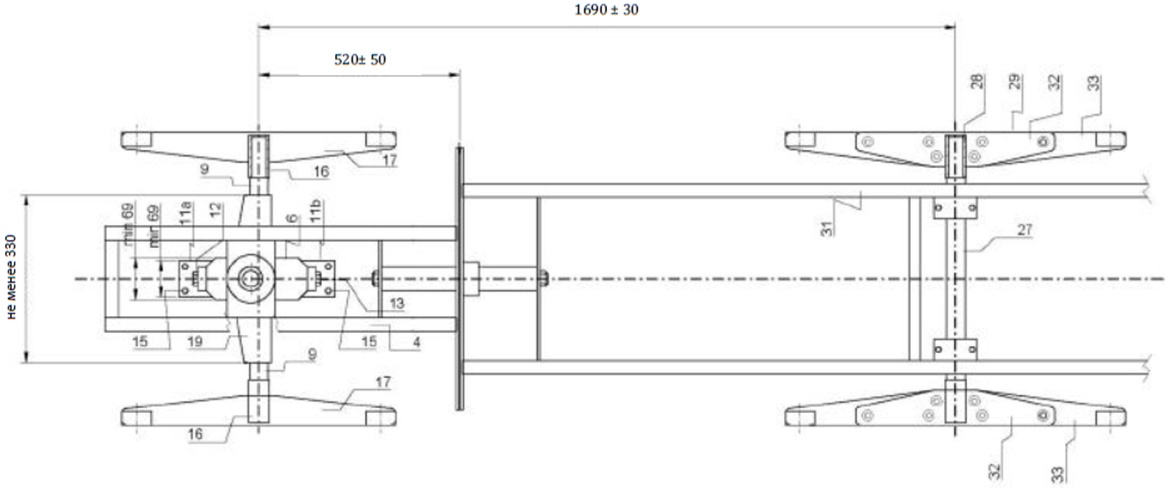

Рисунки N 8, N 9, N 9а, N 9б. Основные конструктивные элементы на виде сверху и (частично в разрезе) на виде сбоку, соответственно, с размерами, относящимися к двухместному бобу.

Рис. 10. Рама 2-местных саней вид спереди

Рис. 11. Конькодержатели 2-местных саней

все размеры указаны в мм не в масштабе

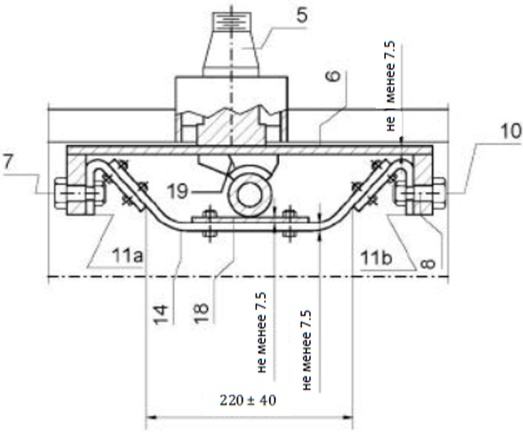

Рисунок N 10. Вид спереди (частично в разрезе) рамы и области передней оси двухместного боба.

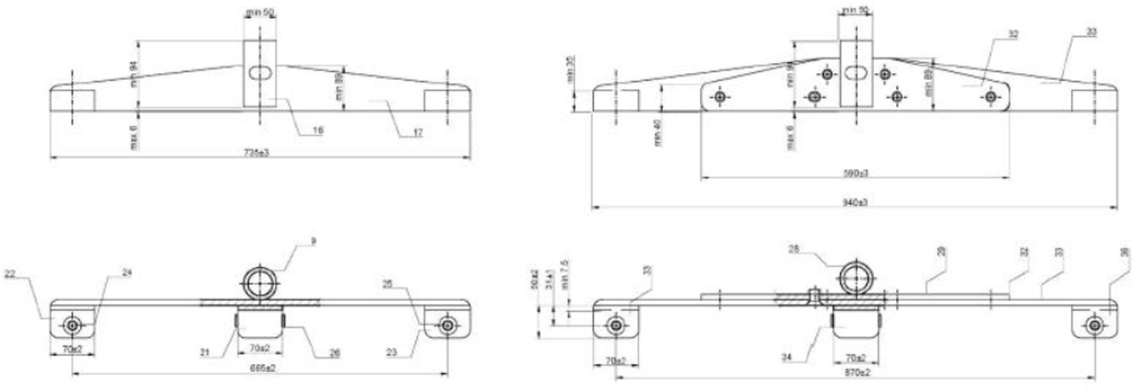

Рисунок N 11. Вид сверху и вид сбоку конькодержателей двухместного боба.

Рис. 12 Передняя ось 2-местных саней

Рис. 13 Передняя ось 2-местных саней

все размеры указаны в мм

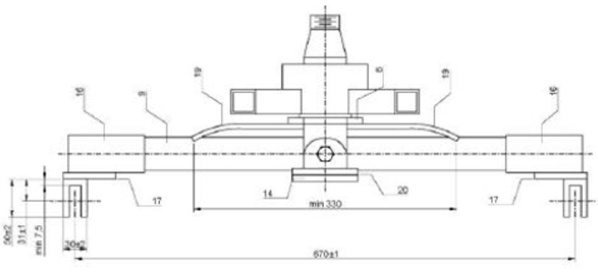

Рисунок N 12. Вид спереди и вид снизу передней оси двухместного боба.

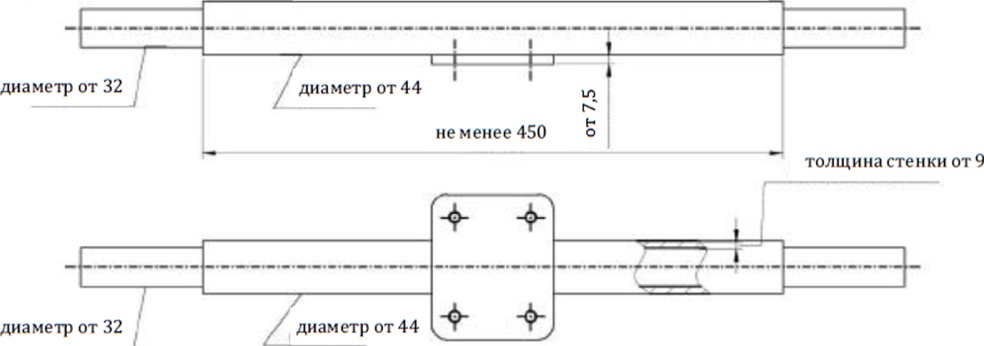

Рисунок N 13. Задняя ось двухместного боба

Рис. 14. Рама 4-местных саней вид сверху

Рис. 15 Рама 4-местных саней вид сбоку

все размеры указаны в мм не в масштабе

Рис. 15а

Рис. 15б

все размеры указаны в мм не в масштабе

Рисунки N 14, N 15, N 15а, N 15б. Основные конструктивные элементы на виде сверху и (частично в разрезе) на виде сбоку, соответственно, с размерами, относящимися к четырехместному бобу.

Рис. 16 Рама 4-местных саней вид спереди

Рис. 17 Конькодержатели 4-местного саней

все размеры указаны в мм не в масштабе

Рисунок N 16. Вид спереди (частично в разрезе) рамы и области передней оси четырехместного боба.

Рисунок N 17. Вид сверху и вид сбоку конькодержателей четырехместного боба.

Рис. 18. Передняя ось 4-местных саней

Рис. 19. Задняя ось 4-местных саней

все размеры указаны в мм не в масштабе

Рисунок N 18. Вид спереди и вид снизу передней оси четырехместного боба.

Рисунок N 19. Задняя ось четырехместного боба.

Рис. 20

все размеры указаны в мм не в масштабе

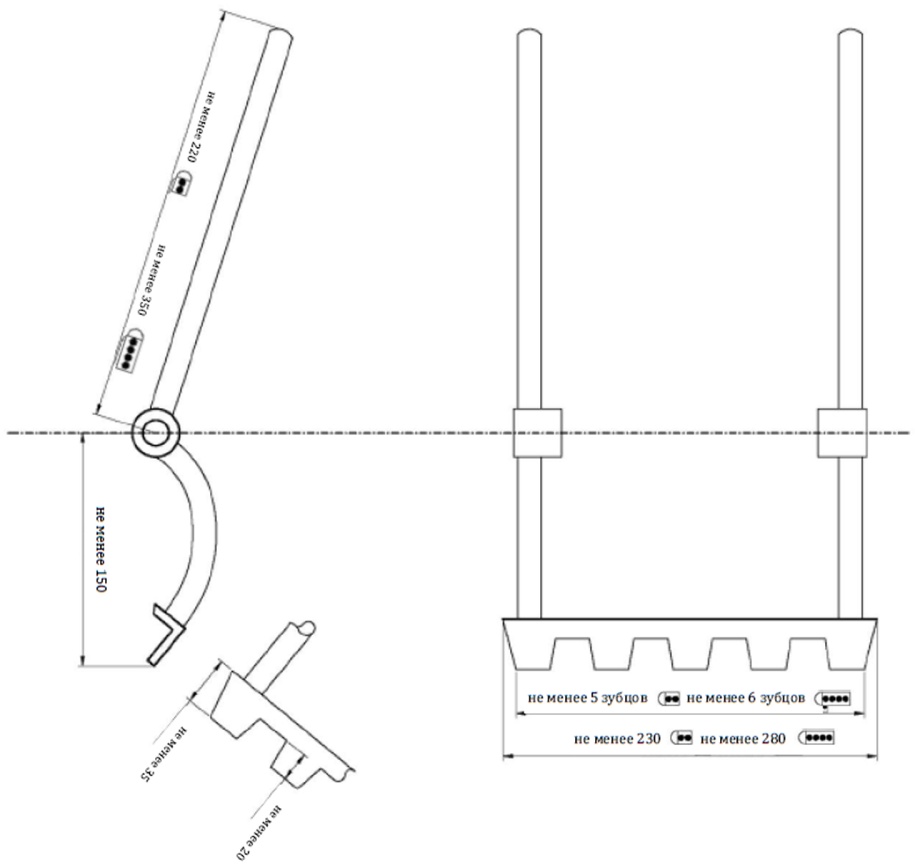

Рисунок N 20. Конструкция тормозного устройства (мужские двойки/женские двойки и четырехместный боб).

Рис. 21

Рисунок N 21. Важнейшие размеры коньков (мужские двойки/женские двойки и четырехместный боб).

Рис. 22

все размеры указаны в мм не в масштабе

Рисунок N 22. Соединение обтекателя и рамы, позиция по отношению к линии разделения передних ограничителей движения, ограничивающих движение обтекателя относительно рамы, и позиция по отношению к задней оси задних ограничителей движения, ограничивающих движение обтекателя по отношению к раме.
