Срок действия документа ограничен 9 июня 2040 года.
Приказ Росводресурсов от 05.03.2025 N 51 "Об утверждении Правил использования водных ресурсов водохранилища Назаровской ГРЭС" (Зарегистрировано в Минюсте России 28.05.2025 N 82383)

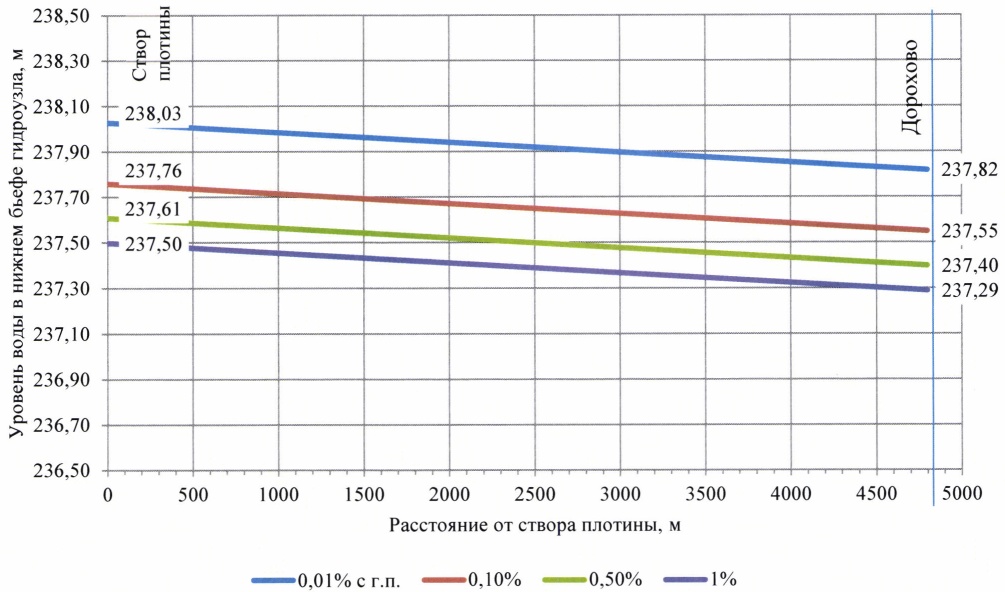

Продольный профиль с координатами расчетных кривых свободной поверхности р. Чулым в нижнем бьефе гидроузла водохранилища Назаровской ГРЭС

Продольный профиль с координатами расчетных кривых

свободной поверхности р. Чулым в нижнем бьефе гидроузла

водохранилища Назаровской ГРЭС

Рисунок 13

Расстояние от створа плотины, м

Уровень воды при расходах расчетной обеспеченности, м

0,01% с г.п.

0,1%

0,5%

1%

0

238,03

237,76

237,61

237,50

4800

237,82

237,55

237,40

237,29

Приложение N 12. Продольные профили с координатами расчетных кривых свободной поверхности водохранилища Назаровской ГРЭС и р. Чулым в верхнем и нижнем бьефах гидроузла водохранилища Назаровской ГРЭС при прохождении максимальных расходов воды расчетной обеспеченности Продольный профиль с координатами расчетных кривых свободной поверхности водохранилища Назаровской ГРЭС и р. Чулым при прохождении максимальных расходов
