Приложение N 3

к руководству по безопасности

"Инструкция по ликвидации возможных

аварий на подводных переходах

магистральных нефтепроводов

и нефтепродуктопроводов",

утвержденному приказом

Федеральной службы по экологическому,

технологическому и атомному надзору

от 10 апреля 2025 г. N 135

РЕКОМЕНДУЕМЫЕ СХЕМЫ
ЛОКАЛИЗАЦИИ РАЗЛИВА НЕФТИ И НЕФТЕПРОДУКТОВ

Рисунок 1

Рисунок 1. Пример схемы установки БЗ с полным перекрытием

русла без донных якорей (длина линии до 100 м)

Рисунок 2

Рисунок 2. Пример схемы установки БЗ с использованием

направляющего троса

Рисунок 3

Рисунок 3. Пример схемы установки БЗ с использованием

канатной переправы

Рисунок 4

Рисунок 4. Схема локализации разлива нефти/нефтепродуктов

полным перекрытием реки установкой БЗ с использованием

натяжных канатов

Рисунок 5

Рисунок 5, Схема локализации разлива нефти/нефтепродуктов

полным перекрытием реки установкой БЗ с использованием

натяжных канатов и дефлекторов

Рисунок 6

Рисунок 6. Пример схемы установки БЗ с полным

перекрытием русла

Рисунок 7

Рисунок 7. Схема локализации разлива нефти/нефтепродуктов

установкой БЗ каскадным способом

Рисунок 8

Рисунок 8. Схема локализации разлива нефти/нефтепродуктов

установкой БЗ каскадным способом с применением дефлекторов

Рисунок 9

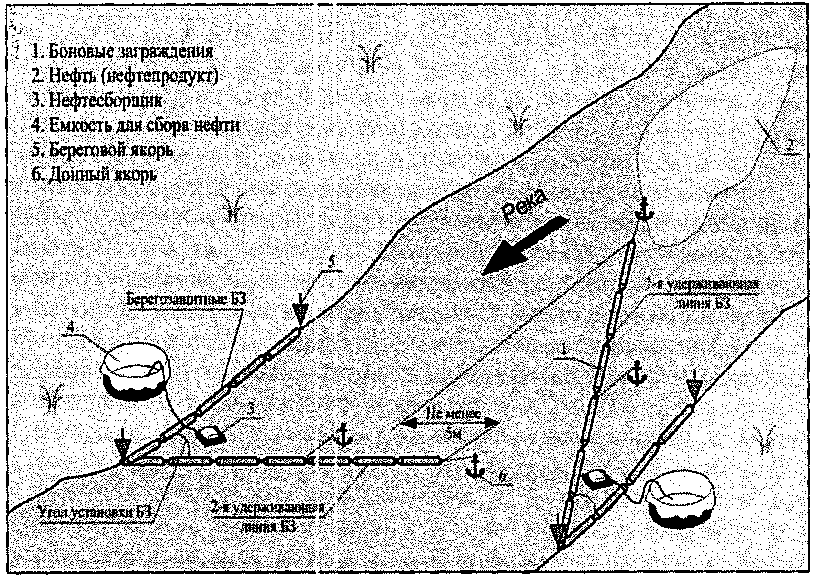

Рисунок 9. Схема локализации разлива нефти/нефтепродуктов

установкой БЗ открытым шевроном

Рисунок 10

Рисунок 10. Схема локализации разлива нефти/нефтепродуктов

установкой БЗ открытым шевроном с применением дефлекторов

Рисунок 11

Рисунок 11. Пример схемы локализации разлива

нефти/нефтепродукта с использованием БЗ, установленных

с берега, и "кармана" из БЗ, подтягиваемого лебедками

Рисунок 12

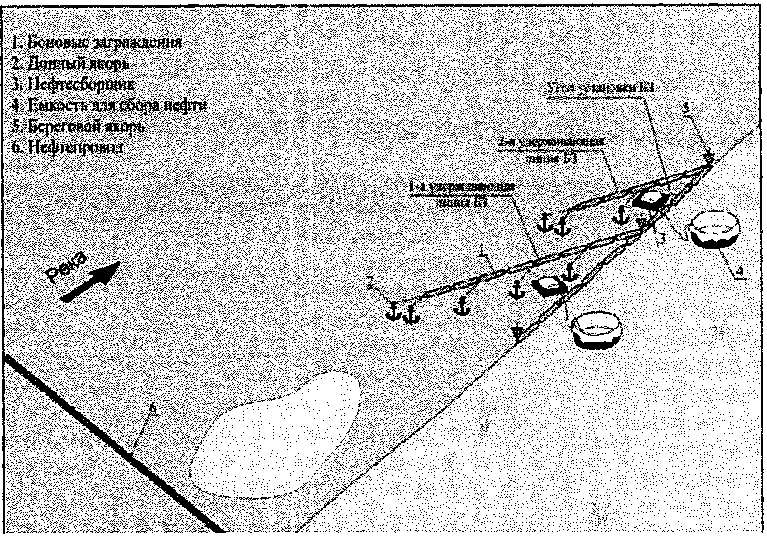

Рисунок 12. Схема локализации разлива нефти/нефтепродуктов

на рубеже установкой удерживающей линии БЗ

Рисунок 13

Рисунок 13. Схема локализации разлива нефти/нефтепродуктов

на рубеже установкой удерживающей линии БЗ

с берега и дефлекторов

Рисунок 14

Рисунок 14. Пример схемы локализации разлива

нефти/нефтепродуктов в ледостав с полным перекрытием реки

в районе ППМТ через водные преграды

Рисунок 15

Рисунок 15. Пример схемы локализации разлива

нефти/нефтепродуктов в ледостав с полным перекрытием реки

в районе второго основного рубежа

Рисунок 16

Рисунок 16. Схема локализации разлива нефти/нефтепродуктов

с частичным перекрытием русла реки V-образным ордером

Рисунок 17

Рисунок 17. Пример схемы локализации разлива нефти

в ледостав с частичным перекрытием реки на ширину

пятна нефти/нефтепродуктов
