2.5. Разбивка опытного участка, закрепление его границ, восстановление границ и оформление опытного участка после проведения посевных (посадочных и иных) работ

При разбивке опытного участка необходимо следующее:

- теодолит или экер;

- стальная мерная лента (рулетка на 20 м);

- шнур (не менее 100 м);

- вешки длиной 1,5 - 2 м - 5 - 10 шт.;

- реперы (угловые столбики сечением 100 x 100 мм и длиной 1 - 1,5 м) - 4 шт. (допускается использование отрезков старых металлических труб d = 8 - 12 см и L = 1 - 1,5 м или бетонных, железобетонных и деревянных столбиков, отрезков рельс аналогичных размеров);

- колышки рабочие d = 3 - 4 см и L = 25 - 30 см;

- этикетка размером 15 x 25 см по количеству делянок в опыте;

- журнал рабочий, простой карандаш и ручка.

Разбивку участка начинают с выделения общего контура опыта и контуров отдельных повторений. Общий контур и контур повторений выделяют с возможно большей точностью; допустимая невязка для общего контура не должна превышать 5 - 10 см на 100 м длины.

Для разбивки опытного участка на местности необходим по крайней мере один помощник, с которым заранее договариваются об условных знаках, управляющих его действиями. Минимально необходимое число кольев (x), нужное для обозначения углов всех делянок, рассчитывается по формуле x = (1 + 1) x (n + 1), где 1 и n - число делянок вдоль длинной и короткой сторон опытного участка соответственно. Это справедливо для опытного участка без дорожек между делянками. В случае если предусматривается устройство дорожек, количество кольев увеличивают на число делянок, расположенных вдоль дорожки.

Разбивку опытного участка рационально начать с вынесения общего контура. По одной из длинных сторон участка прокладывают, отмечая вешками или по шнуру, прямую линию, например A₁D₁ (рис. 2). Отступают от границы поля 5 - 10 м и забивают колышек A. Затем по линии A₁D₁ отмеряют требуемое по плану расстояние и ставят колышек D.

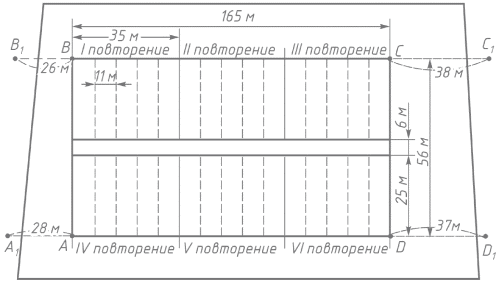

Рис. 2. Схематичный план полевого опыта

Дальнейшее построение общего контура требует разбивки прямых углов DAB, ABC, BCD и ADC на местности. Сделать это можно несколькими способами:

1. С использованием угломерного инструмента (теодолит, эккер, буссоль, тахеометр). После разбивки опорной линии AD теодолит размещают над точкой A и наводят зрительную трубу на кол, расположенный на точке D, совмещая его с центральной вертикальной нитью сетки в поле зрения. Берут отсчет угла по алидаде (можно при неподвижном лимбе выставить алидаду на 0°) и поворачивают лимб со зрительной трубой на 90° против часовой стрелки (в направлении на точку B). Задача помощника - совместить кол с центральной вертикальной нитью сетки теодолита при постановке его на расстоянии AB (измеряемого мерной лентой от точки A). Аналогичным образом, но от точки D, находят точку C. Если прямые углы построены верно, то AD = BC, AB = CD, AC = BD. В случае невязки, превышающей допустимые пределы, работу повторяют.

2. Без специализированного инструмента по теореме Пифагора. Согласно теореме Пифагора, в прямоугольном треугольнике квадрат гипотенузы равен сумме квадратов катетов. В наиболее удобном для запоминания случае стороны прямоугольного треугольника соотносятся как 3:4:5, где первые две величины - катеты, последняя - гипотенуза. Таким образом, стороны прямоугольного треугольника могут равняться 3-4-5 м, 6-8-10 м, 9-12-15 м и т.д. После разбивки опорной линии AD на ней от точки A на расстоянии, кратном 4 м, откладывают точку D' (рис. 3). В предполагаемом направлении точки B откладывают точку B' на расстоянии от точки A, кратном 3 м. Ее положение корректируется таким образом, чтобы сохранялось расстояние AB', а длина отрезка B'D' стала кратной 5 м. Кратность длин катетов 3 и 4 м, а также длины гипотенузы 5 м должна быть одинаковой, как указывалось выше. Обязательно выполнение условия AB'² + AD'² = B'D'², в этом случае угол B'AD' будет равен 90°. Продолжая линию AB' от точки A на величину AB (линия AB'B при визировании должна быть прямой), получают точку B. Аналогичным образом откладывают точку C от точки D. Проверка правильности построения контура опытного участка сводится к измерению длины диагоналей AC и BD, которые должны быть равны.

Рис. 3. Разбивка опытного участка с использованием

теоремы Пифагора

После выделения общего контура опыта его разбивают на повторения и делянки по шнуру и мерной ленте (рулетке).

Границы опытного участка после его разбивки закрепляют с помощью реперов с металлическими тросиками, длина надземной части которых 50 - 70 см, железных дисков, двойных труб, вставленных друг в друга. Они закапываются в землю на глубину 35 - 40 см во всех четырех углах участка и должны сохраняться в течение всего периода проведения опыта.

Чтобы при восстановлении границ опытного участка быстро и точно определить углы, отмеченные указанным выше способом, за пределами обрабатываемой площади поля на линиях продолжения не менее двух сторон участка устанавливают толстые деревянные или металлические столбы (трубы). Расстояние между каждым углом участка и столбом (трубой) измеряют и записывают во всех первичных документах опыта.

Восстановление границ опытного участка и делянок в опытах должно быть проведено в течение трех-четырех дней после массового появления всходов растений или их высадки (с рассадными культурами) в грунт.

Для этого по отметкам, указанным выше, восстанавливают углы опытного участка и разбивают его на делянки.

Углы опытных делянок обозначают колышками, которые ставят параллельно длинным сторонам делянок.

В одном повторении опыта в середине короткой стороны каждой делянки должны быть поставлены этикетки (15 x 25 см) с описанием варианта, его порядкового номера и повторения, в начале одного из повторений - этикетка размером 15 x 25 см с указанием схемы опыта.

В остальных повторениях опыта на колышках, поставленных в левом углу короткой стороны делянок, указывают порядковый номер варианта и повторения.
