	Таблица Д.5 - Размеры знаков (см. рисунок Д.5)
	Размеры в миллиметрах
	Номер знака	Типоразмер	B	r
	2.1, 2.2, 2.7, 5.5, 5.6, 5.19.1, 5.19.2, 5.20, 6.2, 6.4, 6.8.1 - 6.8.3, 8.13	I	600	45
		II	700
		III	900
	5.8 - 5.14.3, 5.15.2 - 5.15.6, 5.15.9, 6.3.1, 6.3.2, 8.1.2	II	700
		III	900

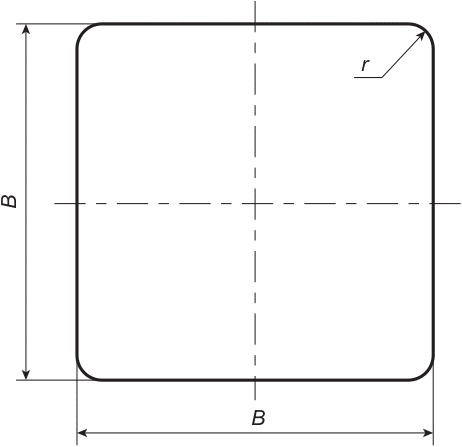

Рисунок Д.5 - Размеры квадратных знаков	6.5 - 6.7, 6.20.1, 6.20.2	I	600
		II	700
	6.9.3	-	Не менее 1200
	6.14.1	-	350
	Примечание - Для знаков 2.1, 5.20 и 6.4 допускается уменьшение размера B до 350 мм. Радиус r в этом случае должен составлять 20 мм.

Рисунок 766

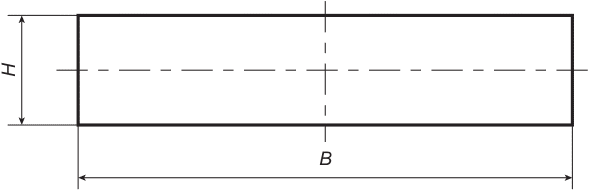

Рисунок Д.6 - Размеры знаков 1.34.1 - 1.34.3
