"ГОСТ Р 52290-2024. Национальный стандарт Российской Федерации. Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования" (утв. Приказом Росстандарта от 25.12.2024 N 2001-ст)

Рисунок 767

Таблица Д.7 - Размеры знаков (см. рисунок Д.7)

Размеры в миллиметрах

Номер знака

Типоразмер

H

B

r

5.1 - 5.4

III

1350

900

45

4.8.1 - 4.8.3, 5.16 - 5.18, 5.21, 5.22, 6.2.1

I

900

600

5.27 - 5.42

I

900

600

7.1 - 7.21

II

1050

700

III

1350

900

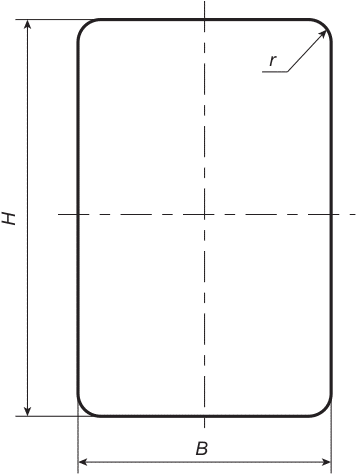

Рисунок Д.7 - Размеры прямоугольных знаков вертикального формата

6.1

IV

2250

1500

6.16.1

I

600

250

II

700

300

6.19.1, 6.19.2

IV

2000

1500

Примечание - Для знаков 5.16 - 5.18, 5.21, 5.22, 6.2.1 допускается уменьшение размеров H и B до 800 и 500 мм соответственно. Для знаков с внутренним освещением радиус r в этом случае допускается увеличивать до 100 мм.

Рисунок 768

Рисунок Д.8 - Размеры прямоугольных знаков

горизонтального формата

Таблица Д.6 - Размеры знаков (см. рисунок Д.6) Таблица Д.8 - Размеры знаков (см. рисунок Д.8)
