5.6. Колориметрические характеристики

5.6 Колориметрические характеристики

5.6.1 Для знаков с использованием световозвращающих материалов, с внутренним и внешним освещением координаты цветности (x, y) точек пересечения граничных линий цветовых областей для элементов изображений знаков, определяемые в колориметрической системе МКО 1931 г. для источника типа D₆₅ (см. ГОСТ 7721) при геометрии измерения 45°/0°, должны соответствовать указанным в таблице 5.5 и на рисунках 1, 2.

Таблица 5.5

Цвет элемента изображения	Обозначение координат	Координаты цветности угловых точек цветовых областей
		Знаки со световозвращающей поверхностью				Знаки с внутренним и внешним освещением
		1	2	3	4	1	2	3	4
Белый, серебристый	x	0,285	0,335	0,355	0,305	0,290	0,340	0,350	0,300
	y	0,325	0,375	0,355	0,305	0,320	0,370	0,360	0,310
Белый <*>	x	Не нормируются				0,285	0,440	0,440	0,285
	y					0,322	0,432	0,382	0,264
Красный	x	0,569	0,655	0,690	0,595	0,569	0,655	0,690	0,595
	y	0,341	0,345	0,310	0,315	0,341	0,345	0,310	0,315
Оранжевый	x	0,506	0,570	0,610	0,535	0,506	0,570	0,610	0,535
	y	0,404	0,429	0,390	0,375	0,404	0,429	0,390	0,375
Желтый	x	0,427	0,465	0,522	0,470	0,427	0,465	0,522	0,470
	y	0,483	0,534	0,477	0,440	0,483	0,534	0,477	0,440

Окончание таблицы 5.5

Цвет элемента изображения	Обозначение координат	Координаты цветности угловых точек цветовых областей
		Знаки со световозвращающей поверхностью				Знаки с внутренним и внешним освещением
		1	2	3	4	1	2	3	4
Зеленый	x	0,026	0,007	0,248	0,177	0,013	0,313	0,313	0,209
	y	0,399	0,703	0,409	0,362	0,486	0,682	0,453	0,383
Зеленый <**>	x	Не нормируются				0,026	0,313	0,313	0,177
	y
						0,399	0,682	0,453	0,362
Синий	x	0,078	0,150	0,210	0,137	0,078	0,196	0,225	0,137
	y	0,171	0,220	0,160	0,038	0,171	0,250	0,184	0,038
Коричневый	x	0,455	0,523	0,558	0,479	0,407	0,475	0,510	0,427
	y	0,397	0,429	0,394	0,373	0,373	0,405	0,370	0,353
Серый	x	Не нормируются				0,290	0,340	0,350	0,300
	y					0,320	0,370	0,360	0,310
Черный	x					0,260	0,345	0,385	0,300
	y					0,310	0,395	0,355	0,270
<*> Координаты цветности приведены для знаков с внутренним освещением для ночных условий.
<**> Координаты цветности приведены для знаков с внутренним освещением, когда зеленый цвет используют в качестве фона.

Рисунок 26

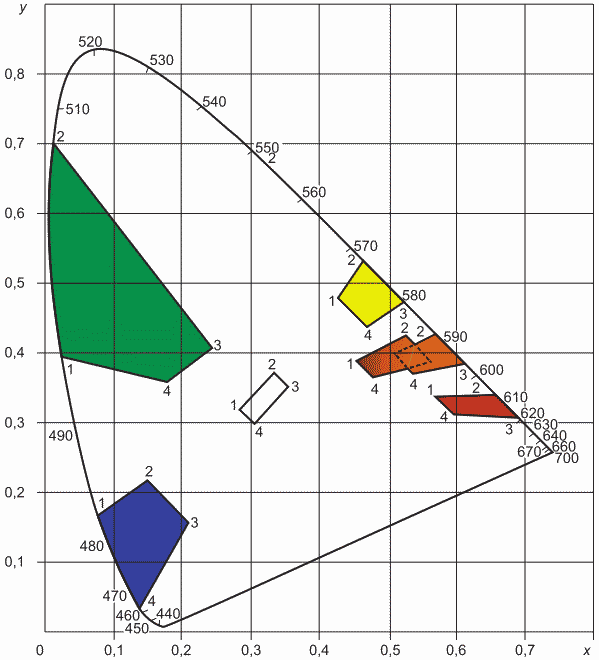

Рисунок 1 - График цветовых областей для знаков

со световозвращающей поверхностью

Рисунок 27

Рисунок 2 - График цветовых областей для знаков с внутренним

и внешним освещением

5.6.2 Коэффициент яркости элементов изображений знаков должен соответствовать значениям, указанным в таблице 5.6.

Таблица 5.6

Цвет элемента изображения	Коэффициент яркости , %
	Знаки со световозвращающей поверхностью	Знаки с внутренним и внешним освещением
Белый, серебристый	Не менее 35,0	Не менее 75
Красный	Не менее 5,0	Не менее 7
Оранжевый	Не менее 16,0	Не менее 20
Желтый	Не менее 25,0	Не менее 45
Зеленый	Не менее 4,0	Не менее 10
Синий	Не менее 1,0	Не менее 5
Серый	Не нормируется	От 16 до 24
Черный	Не нормируется	До 3
Коричневый	Не менее 3	Не менее 5
