8.1. Метод фотометрических испытаний

8.1 Метод фотометрических испытаний

8.1.1 Яркость знаков с внутренним освещением (5.5.1) измеряют фотоэлектрическим яркомером с фотометрической головкой, корригированной под относительную спектральную световую эффективность дневного зрения (ГОСТ 8.332), аттестованным и поверенным в установленном порядке.

Яркость измеряют в геометрическом центре элемента изображения данного цвета в круге диаметром (20 Рисунок 33 1) мм. Выделение данного круга осуществляют либо внешними диафрагмами, либо, если позволяет конструкция яркомера, диафрагмой его фотоприемника.

За результат измерения принимают среднеарифметическое значение трех измерений.

При выполнении измерений в знак устанавливают контрольный источник света, применяемого в знаке типа, в котором поддерживают электрический режим, обеспечивающий номинальный световой поток.

Если в знаке используют несколько источников света, то контрольные источники подбирают так, чтобы их электрические режимы, обеспечивающие номинальный световой поток, отличались между собой не более чем на 5%.

Электрический источник питания должен обеспечивать стабильность напряжения не хуже Рисунок 34 0,5%. Основная относительная погрешность контрольных электроизмерительных приборов не должна быть более Рисунок 35 0,5%.

Измерения выполняют в отсутствие посторонних засветок, влияющих на результат измерения, при климатических условиях, соответствующих 7.1.

8.1.2 Для определения равномерности распределения яркости по полю изображения одного цвета знаков с внутренним освещением (5.5.1) визуально выбирают точки с максимальной и минимальной яркостью, измеряют их яркость согласно 8.1.1 и вычисляют отношение максимальной яркости к минимальной.

8.1.3 Измерение освещенности на поверхности знака с внешним освещением выполняют стандартным люксметром, аттестованным и поверенным в установленном порядке, с верхним пределом измерения не менее 500 лк и основной относительной погрешностью не более Рисунок 36 10%.

Условия проведения измерений должны соответствовать требованиям 8.1.1.

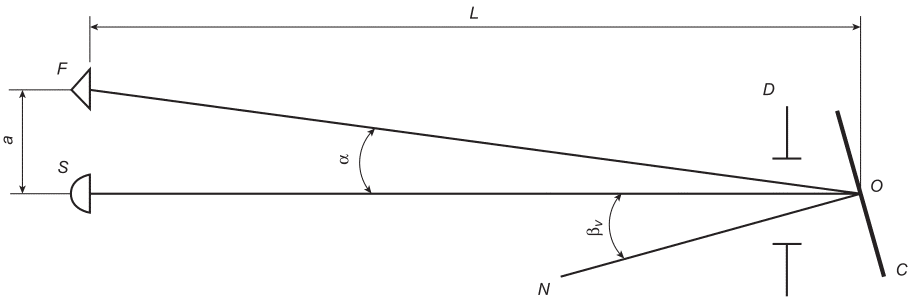

8.1.4 Коэффициент световозвращения знаков со световозвращающей поверхностью измеряют по схеме, приведенной на рисунке 3, при заданных в 5.5.3 условиях наблюдения.

Рисунок 37

C - образец элемента изображения знака исследуемого цвета; S - осветитель прожекторного типа; F - фотометрическая головка, соответствующая 8.1.1; O - геометрический центр образца; SO - ось отсчета; N - нормаль к поверхности образца; D - диафрагма, фиксирующая освещаемую площадь образца; L - расстояние фотометрирования; a - расстояние между центрами источника и фотометрической головки; Рисунок 38 - угол наблюдения Рисунок 39 задается стандартом (см. таблицу 5.2); Рисунок 40 - угол освещения в вертикальной плоскости (между нормалью к поверхности образца и осью отсчета) задается стандартом (см. таблицу 5.2)

Примечание - Рисунок 41 на схеме не указан.

Рисунок 3 - Схема фотометрирования знаков

со световозвращающей поверхностью

Коэффициент световозвращения R', кд·лк^-1·м^-2, определяют по формуле

Рисунок 42 , (1)

где I - сила света, отраженного образцом, кд;

E - освещенность, создаваемая осветителем S в точке O, лк;

A - освещаемая площадь образца, определяемая размерами диафрагмы D, м².

Осветитель S должен соответствовать источнику прожекторного типа A [Т_цв = (2856 Рисунок 43 50) К], колебания освещенности в точке O не должны превышать Рисунок 44 1%, неравномерность распределения освещенности по площади диафрагмы D - не более Рисунок 45 5%, свет, излучаемый осветителем, должен быть неполяризованным. Внешние условия - в соответствии с 8.1.1.

Условия испытания - по ГОСТ 32946.

За результат испытания принимают среднеарифметическое значение результатов трех измерений.
