"ГОСТ Р 52290-2024. Национальный стандарт Российской Федерации. Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования" (утв. Приказом Росстандарта от 25.12.2024 N 2001-ст)

Таблица Е.1

Тип развязки

Эскиз знака 6.9.1

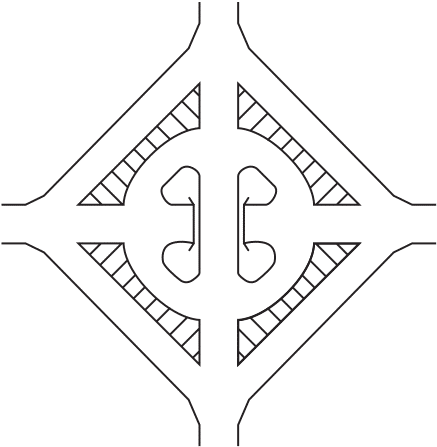

Рисунок 770

Рисунок 771

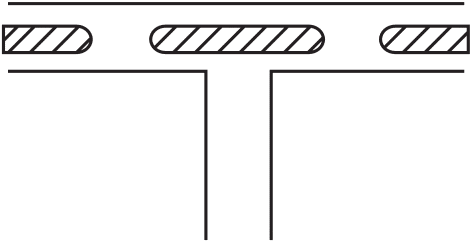

Рисунок 772

Рисунок 773

Рисунок 774

Рисунок 775

Продолжение таблицы Е.1

Тип развязки

Эскиз знака 6.9.1

Рисунок 776

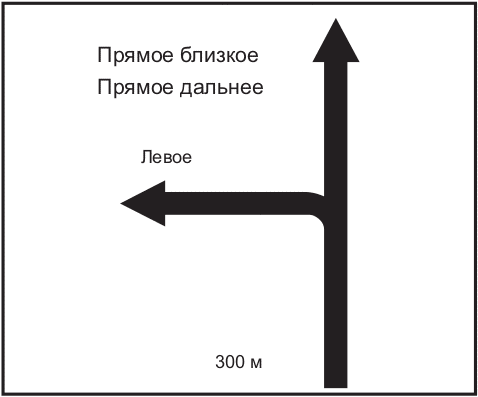

Рисунок 777

Рисунок 778

Рисунок 779

Рисунок 780

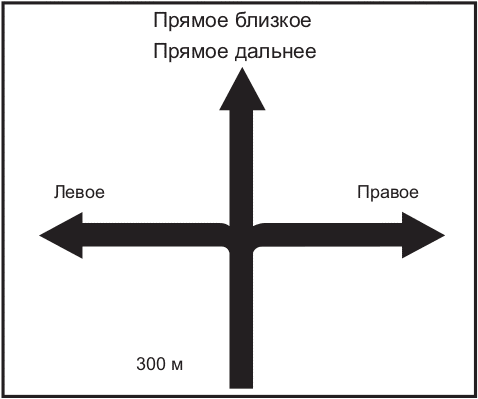

Рисунок 781

Продолжение таблицы Е.1

Тип развязки

Эскиз знака 6.9.1

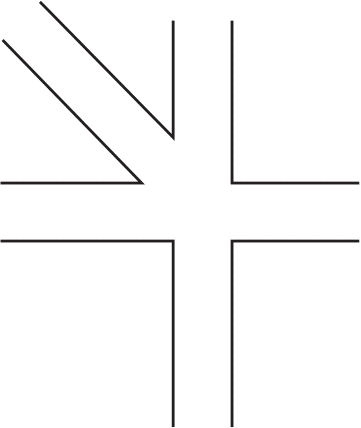

Рисунок 782

Рисунок 783

Рисунок 784

Рисунок 785

Рисунок 786

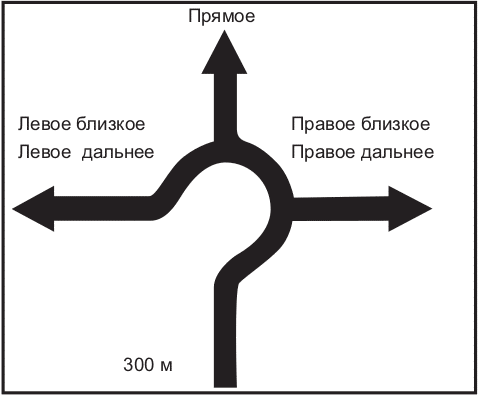

Рисунок 787

Продолжение таблицы Е.1

Тип развязки

Эскиз знака 6.9.1

Рисунок 788

Рисунок 789

Рисунок 790

Рисунок 791

Рисунок 792

Рисунок 793

Продолжение таблицы Е.1

Тип развязки

Эскиз знака 6.9.1

Рисунок 794

Рисунок 795

Рисунок 796

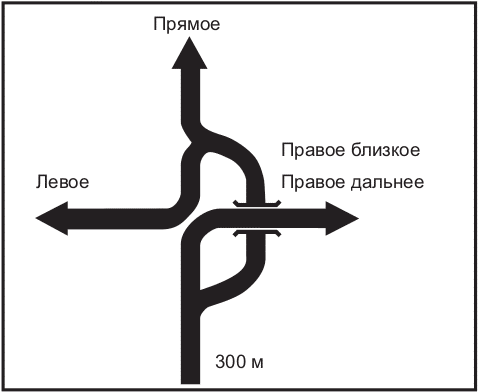

Рисунок 797

Рисунок 798

Рисунок 799

Окончание таблицы Е.1

Тип развязки

Эскиз знака 6.9.1

Рисунок 800

Рисунок 801

Приложение Е. Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Приложение Ж. Изображения пиктограмм, относящихся к объектам туризма и спорта на знаках 6.9.1 - 6.11
