РИСУНКИ И ТАБЛИЦЫ

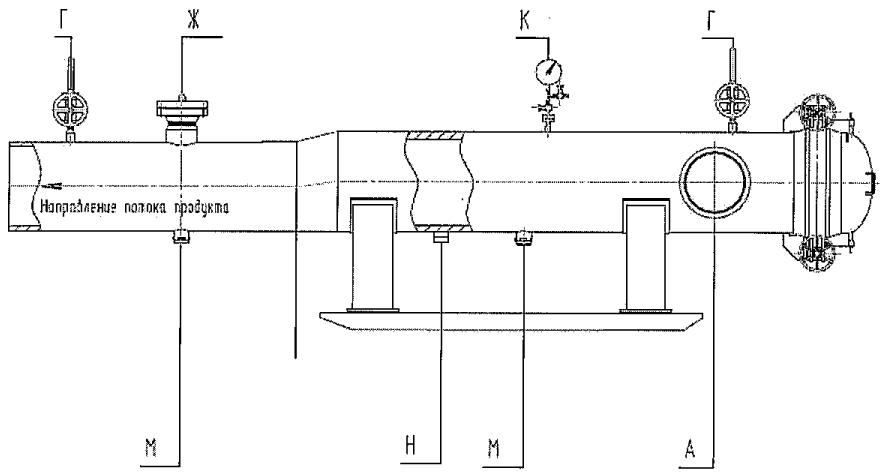

А - патрубок подвода продукта;

Г - патрубки для сброса воздуха;

Ж - патрубок для установки запасовочного устройства;

К - патрубок для установки манометра;

М - патрубки для присоединения дренажных трубопроводов;

Н - датчик контроля герметичности

Рисунок 1. Схема временной камеры пуска СОД

Б - патрубки отвода продукта;

Г - патрубок для сброса воздуха;

К - патрубок до установки манометра;

Л - сигнализатор прохождения СОД;

М - патрубки для присоединения дренажных трубопроводов;

Н - датчик контроля герметичности

Рисунок 2. Схема временной камеры приема СОД
