15. Схема выполнения транзакций общего процесса при изменении заявки на ТЗ Союза представлена на рисунке 5. Для каждой процедуры общего процесса в таблице 5 приведена связь между операциями, промежуточными и результирующими состояниями информационных объектов общего процесса и транзакциями общего процесса.

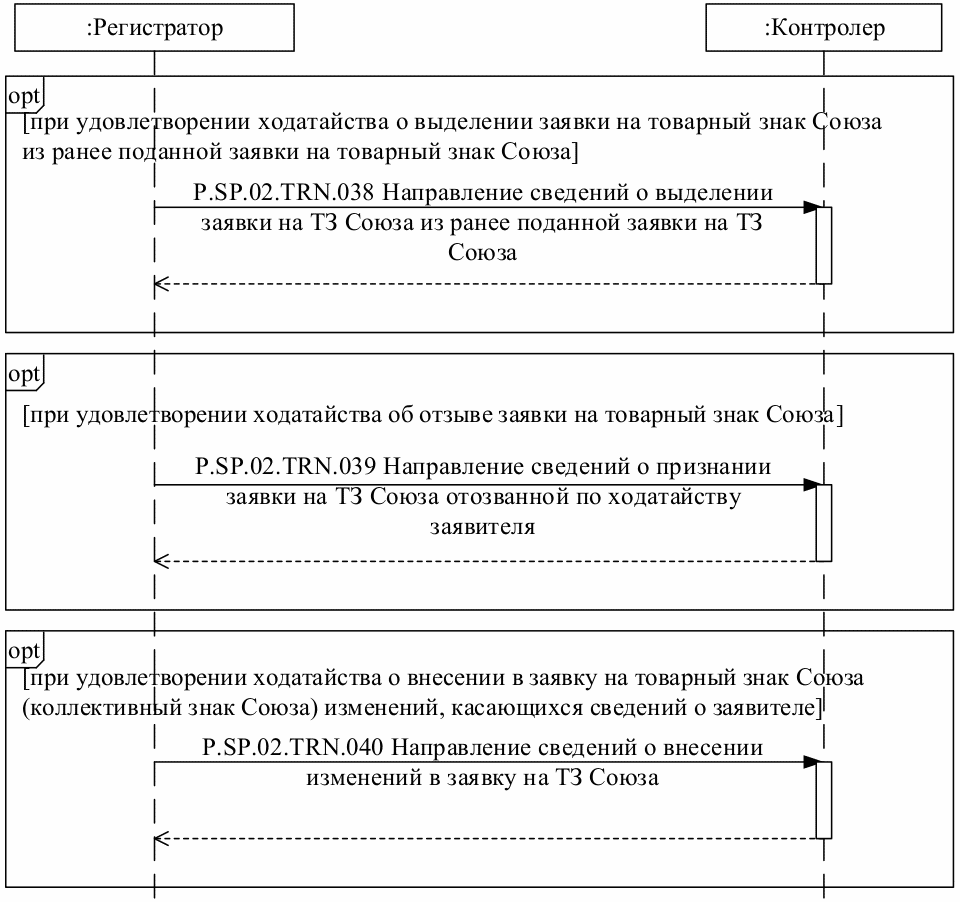

Рис. 5. Схема выполнения транзакций общего процесса
при изменении заявки на ТЗ Союза
Таблица 5
Перечень транзакций общего процесса при изменении заявки
на ТЗ Союза
N п/п
Операция, выполняемая инициатором
Промежуточное состояние информационного объекта общего процесса
Операция, выполняемая респондентом
Результирующее состояние информационного объекта общего процесса
Транзакция общего процесса
1
2
3
4
5
6
1
Представление сведений о выделении заявки на ТЗ Союза из ранее поданной заявки на ТЗ Союза (P.SP.02.PRC.020)
1.1
Представление сведений о выделении заявки на ТЗ Союза из ранее поданной заявки на ТЗ Союза (P.SP.02.OPR.088). Получение уведомления о результате обработки сведений о выделении заявки на ТЗ Союза из ранее поданной заявки на ТЗ Союза (P.SP.02.OPR.090)
заявка на ТЗ Союза (P.SP.02.BEN.001): сведения о выделении заявки на ТЗ Союза из ранее поданной заявки на ТЗ Союза представлены
прием и обработка сведений о выделении заявки на ТЗ Союза из ранее поданной заявки на ТЗ Союза (P.SP.02.OPR.089)
заявка на ТЗ Союза (P.SP.02.BEN.001): сведения о выделении заявки на ТЗ Союза из ранее поданной заявки на ТЗ Союза обработаны
направление сведений о выделении заявки на ТЗ Союза из ранее поданной заявки на ТЗ Союза (P.SP.02.TRN.038)
2
Представление сведений о признании заявки на ТЗ Союза отозванной по ходатайству заявителя (P.SP.02.PRC.021)
2.1
Представление сведений о признании заявки на ТЗ Союза отозванной по ходатайству заявителя (P.SP.02.OPR.096). Получение уведомления о результате обработки сведений о признании заявки на ТЗ Союза отозванной по ходатайству заявителя (P.SP.02.OPR.098)
заявка на ТЗ Союза (P.SP.02.BEN.001): сведения о признании заявки на ТЗ Союза отозванной по ходатайству заявителя представлены
прием и обработка сведений о признании заявки на ТЗ Союза отозванной по ходатайству заявителя (P.SP.02.OPR.097)
заявка на ТЗ Союза (P.SP.02.BEN.001): сведения о признании заявки на ТЗ Союза отозванной по ходатайству заявителя обработаны
направление сведений о признании заявки на ТЗ Союза отозванной по ходатайству заявителя
(P.SP.02.TRN.039)
3
Представление сведений о внесении изменений в заявку на ТЗ Союза (P.SP.02.PRC.022)
3.1
Представление сведений о внесении изменений в заявку на ТЗ Союза (P.SP.02.OPR.104). Получение уведомления о результате обработки сведений о внесении изменений в заявку на ТЗ Союза (P.SP.02.OPR.106)
заявка на ТЗ Союза (P.SP.02.BEN.001): сведения о внесении изменений в заявку на ТЗ Союза представлены
прием и обработка сведений о внесении изменений в заявку на ТЗ Союза (P.SP.02.OPR.105)
заявка на ТЗ Союза (P.SP.02.BEN.001): сведения о внесении изменений в заявку на ТЗ Союза обработаны
направление сведений о внесении изменений в заявку на ТЗ Союза (P.SP.02.TRN.040)
