8. СПОСОБЫ ПРЕДСТАВЛЕНИЯ QR-КОДОВ ДЛЯ ОСУЩЕСТВЛЕНИЯ ПЕРЕВОДОВ ДЕНЕЖНЫХ СРЕДСТВ

Раздел является справочным. Схемы взаимодействия участников при формировании QR-кода могут отличаться от схем, представленных в настоящем стандарте.

QR-коды могут быть представлены для последующего сканирования и оплаты плательщиком или получателем.

При представлении QR-кода плательщиком с использованием ЭСП/платежного приложения на устройстве формируется запрос и передается поставщику платежного QR-кода.

Поставщик платежного QR-кода возвращает плательщику в ЭСП/платежное приложение для преобразования в графический QR-код либо строку с данными, либо строку с платежной ссылкой.

Плательщик представляет QR-код получателю для сканирования и последующего осуществления перевода денежных средств [5], [7]. На рис. 3 представлена общая схема процесса формирования платежного QR-кода плательщиком.

Поставщиком платежного QR-кода для плательщика могут быть банк плательщика или поставщик платежного приложения.

Частные схемы процесса формирования QR-кода плательщиком могут быть реализованы в соответствии с разделом 1 приложения 2.

ФОРМИРОВАНИЕ QR-КОДА ПЛАТЕЛЬЩИКОМ	Рис. 3

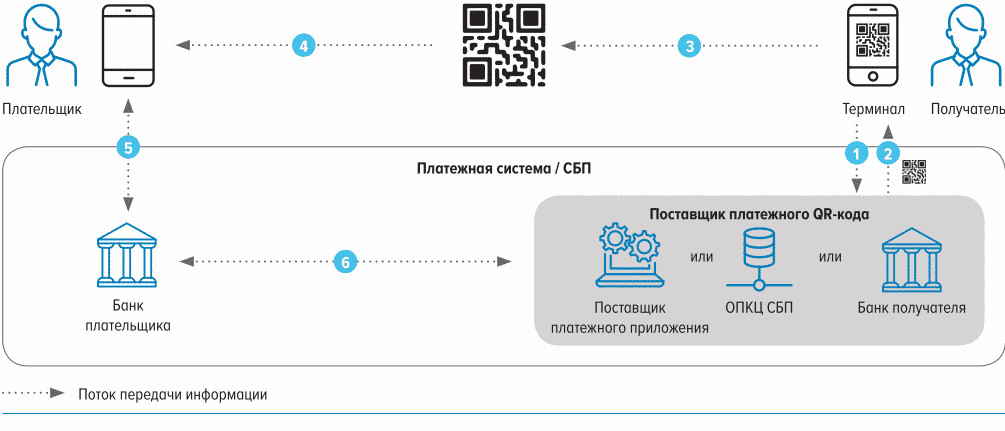

При представлении QR-кода получателем на устройстве в приложении формируется и передается запрос поставщику платежного QR-кода. Поставщик платежного QR-кода возвращает в приложение получателя строку с данными/со ссылкой для преобразования в графический QR-код. Получатель представляет QR-код плательщику для сканирования и последующего осуществления перевода денежных средств [6], [7]. На рис. 4 представлена общая схема процесса формирования платежного QR-кода получателем.

Поставщиком платежного QR-кода для получателя могут быть банк получателя, поставщик платежного приложения, ОПКЦ СБП.

ФОРМИРОВАНИЕ QR-КОДА ПОЛУЧАТЕЛЕМ	Рис. 4

При представлении QR-кода получателем в прикладном ПО формируется QR-код с реквизитами получателя и печатается в квитанции. Получатель представляет плательщику квитанцию с QR-кодом для сканирования и последующего осуществления перевода денежных средств.

Поставщиком платежного QR-кода может быть сторонняя организация, которая использует для формирования QR-кода прикладное ПО.

ФОРМИРОВАНИЕ QR-КОДА ПОЛУЧАТЕЛЕМ (СТОРОННЕЙ ОРГАНИЗАЦИЕЙ)	Рис. 5

Частные схемы процесса формирования QR-кода получателем могут быть реализованы в соответствии с разделом 2 приложения 2.
