2.3. Поставщик платежного QR-кода - ОПКЦ СБП

Параметры QR-кода:

- Вид - QR-код получателя.

- Тип - QR-код со ссылкой.

- Сценарии формирования QR-кода:

- статический QR-код со ссылкой;

- динамический QR-код со ссылкой.

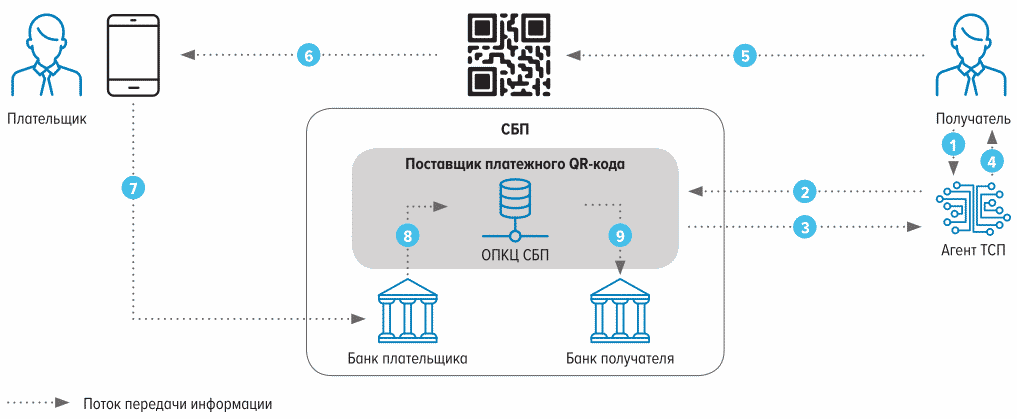

Базовые шаги процесса осуществления переводов денежных средств со сканированием QR-кода со ссылкой в статическом/динамическом сценариях, представленного получателем, показаны на рис. 11.

Получатель заполняет реквизиты, необходимые для осуществления перевода денежных средств плательщиком. Получатель передает данные для формирования QR-кода агенту ТСП. Агент ТСП проверяет данные получателя и передает запрос в ОПКЦ СБП. ОПКЦ СБП возвращает строку для QR-кода агенту ТСП. Агент ТСП передает QR-код/строку для QR-кода получателю (в зависимости от способа представления получателем). Плательщик сканирует QR-код получателя с использованием мобильного устройства и передает запрос на перевод денежных средств в банк плательщика. Далее осуществляется стандартная операция СБП C2B, регламентированная стандартами ОПКЦ СБП.

Схема процессов на технологическом подэтапе "Формирование (подготовка), передача и прием QR-кода" при формировании QR-кода ОПКЦ СБП представлена на рис. 12.

Схема процессов на технологическом подэтапе "Формирование (подготовка), передача и прием QR-кода" при формировании QR-кода ОПКЦ СБП для осуществления переводов денежных средств СБП C2B с представлением QR-кода получателем описана в табл. 8.

Дополнительные схемы с использованием QR-кода получателя при формировании ОПКЦ СБП для сканирования плательщиком с помощью смартфона приведены в приложениях 15 - 21 к настоящему стандарту.

ШАГИ ПРОЦЕССА ПЕРЕВОДА ДЕНЕЖНЫХ СРЕДСТВ ПРИ ФОРМИРОВАНИИ QR-КОДА ОПКЦ СБП	Рис. 11

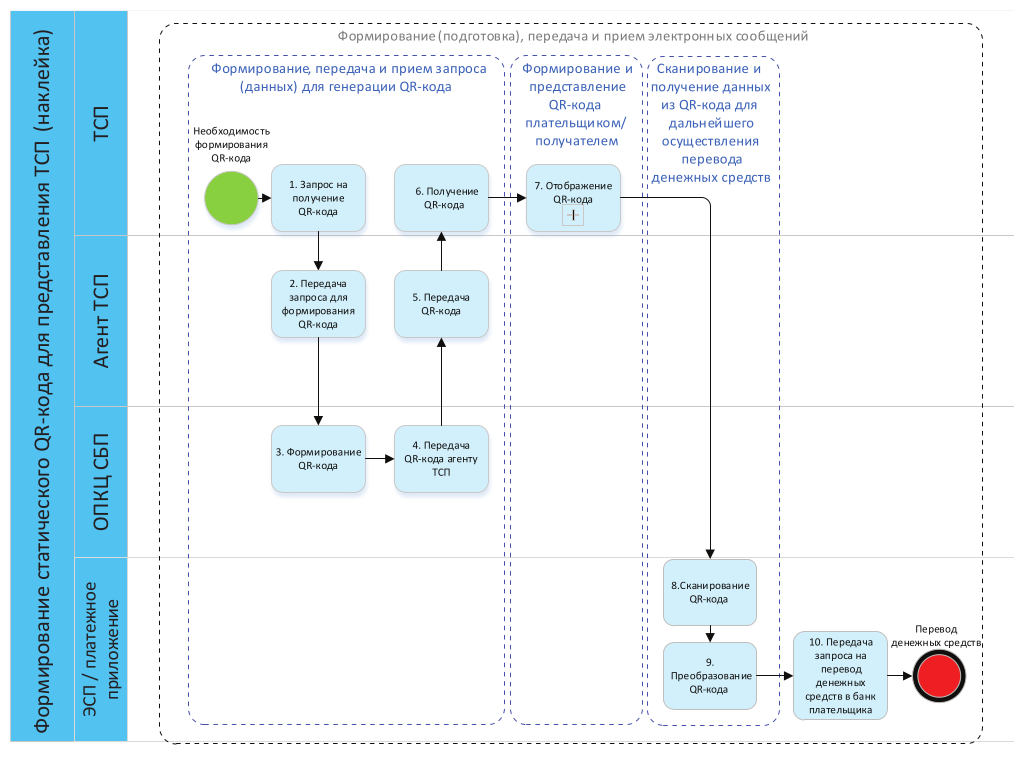

ПРОЦЕССЫ ПОДЭТАПА "ФОРМИРОВАНИЕ (ПОДГОТОВКА), ПЕРЕДАЧА И ПРИЕМ QR-КОДА" ПРИ ФОРМИРОВАНИИ QR-КОДА ОПКЦ СБП	Рис. 12

ОПИСАНИЕ СХЕМЫ С ФОРМИРОВАНИЕМ QR-КОДА ОПКЦ СБП

Табл. 8

N	Процесс на технологическом участке	Шаг	Описание
1.	Формирование, передача и прием запроса (данных) для генерации QR-кода (ФППЗ)	Запрос на получение QR-кода	ТСП формирует и передает запрос с данными для QR-кода
2.		Передача запроса для формирования QR-кода	Агент ТСП получил, проверил запрос с данными от ТСП и отправил его в ОПКЦ СБП
3.		Формирование QR-кода	ОПКЦ СБП получил запрос от агента ТСП, сформировал строку для QR-кода
4.		Передача QR-кода агенту ТСП	ОПКЦ СБП передает строку для QR-кода агенту ТСП
5.		Передача QR-кода	Агент ТСП передает строку для QR-кода/QR-код в ТСП (в зависимости от сценария передается строка или QR-код)
6.		Получение QR-кода	ТСП получил QR-код
7.	Формирование и представление QR-кода плательщиком/получателем (ФиП)	Отображение QR-кода	QR-код представлен плательщику для сканирования
8.	Сканирование и получение данных из QR-кода для дальнейшего осуществления перевода денежных средств (СиП)	Сканирование QR-кода	Плательщик в ЭСП/платежном приложении сканирует QR-код
9.		Преобразование QR-кода	QR-код в ЭСП/платежном приложении преобразуется в данные и отображается плательщику, который подтверждает осуществление перевода денежных средств
10.	Формирование (подготовка), передача и прием электронного сообщения	Передача запроса на перевод денежных средств в банк плательщика	Запрос на перевод денежных средств передается из ЭСП/платежного приложения в банк плательщика

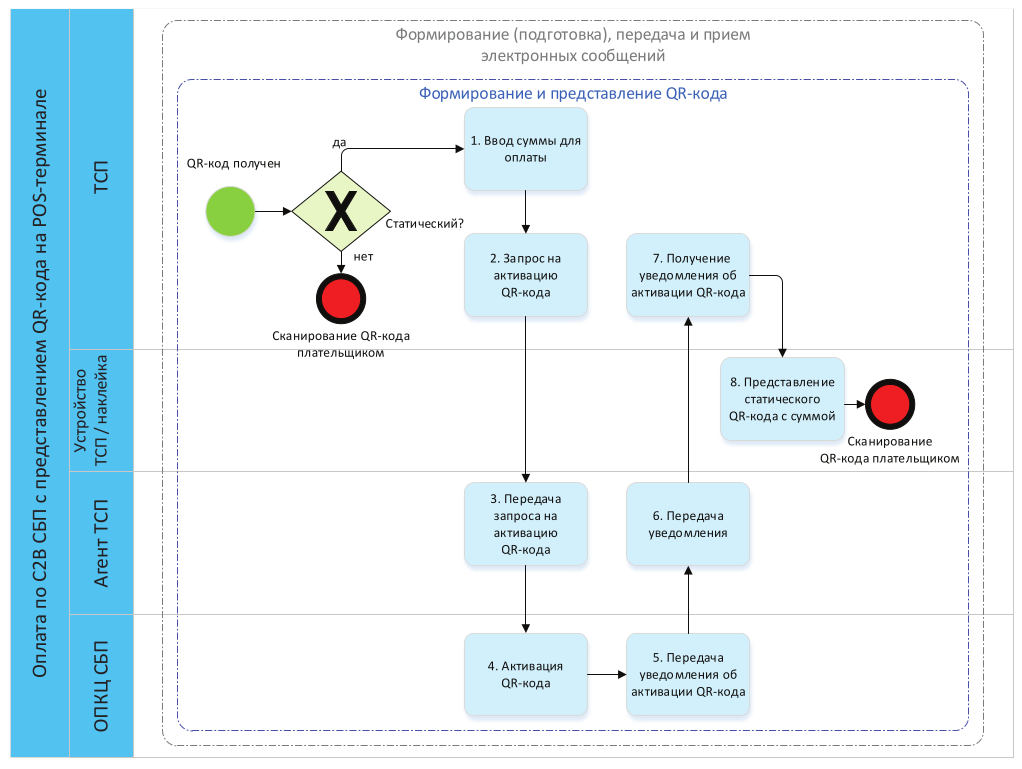

ПОДПРОЦЕСС "ОТОБРАЖЕНИЕ QR-КОДА"	Рис. 13

Схема свернутого подпроцесса "Отображение QR-кода" представлена на рис. 13.

Описание схемы с отображением QR-кода, сформированного ОПКЦ СБП, представлено в табл. 9.

ОПИСАНИЕ СХЕМЫ С ОТОБРАЖЕНИЕМ QR-КОДА ОПКЦ СБП

Табл. 9

N	Процесс на технологическом участке	Шаг	Описание
1.	Формирование и представление QR-кода	Ввод суммы для оплаты	В приложении ТСП вводится сумма для оплаты по статическому QR-коду
2.		Запрос на активацию QR-кода	Из приложения ТСП передается запрос агенту ТСП для активации QR-кода
3.		Передача запроса на активацию QR-кода	Агент ТСП передает запрос на активацию QR-кода в ОПКЦ СБП
4.		Активация QR-кода	ОПКЦ СБП проверяет и активирует QR-код
5.		Передача уведомления об активации QR-кода	ОПКЦ СБП отправил уведомление агенту ТСП об активации QR-кода
6.		Передача уведомления	Агент ТСП отправил уведомление об активации QR-кода в приложение ТСП
7.		Получение уведомления об активации QR-кода	В приложении ТСП получено уведомление об активации QR-кода
8.		Представление статического QR-кода с суммой	QR-код в статическом сценарии с суммой представлен плательщику на устройстве ТСП/наклейке
