2.1. Поставщик платежного QR-кода - банк получателя

Параметры QR-кода:

- Вид - QR-код получателя.

- Тип - QR-код с данными/QR-код со ссылкой.

- Сценарии формирования QR-кода:

- статический для QR-кода с данными;

- статический для QR-кода со ссылкой;

- динамический для QR-кода с данными;

- динамический для QR-кода со ссылкой.

Базовые шаги процесса осуществления переводов денежных средств со сканированием QR-кода с данными в статическом/динамическом сценариях, представленного получателем, показаны на рис. 7.

Получатель в приложении формирует и передает запрос поставщику платежного QR-кода для формирования статического/динамического QR-кода. Поставщик платежного QR-кода возвращает в приложение получателя строку с данными/со ссылкой для преобразования в графический QR-код. Получатель предоставляет QR-код плательщику. Плательщик сканирует QR-код и передает запрос на перевод денежных средств в банк плательщика. В случае возможности списания денежные средства переводятся стандартным способом.

Схема процессов на технологическом подэтапе "Формирование (подготовка), передача и прием QR-кода" при формировании QR-кода банком получателя представлена на рис. 8.

Описание схемы процессов на технологическом подэтапе "Формирование (подготовка), передача и прием QR-кода" при формировании QR-кода банком получателя для осуществления переводов денежных средств с представлением QR-кода получателем представлено в табл. 6.

Дополнительные схемы с использованием QR-кода получателя при формировании банком получателя для сканирования плательщиком с помощью мобильного устройства приведены в приложениях 8 - 12 к настоящему стандарту.

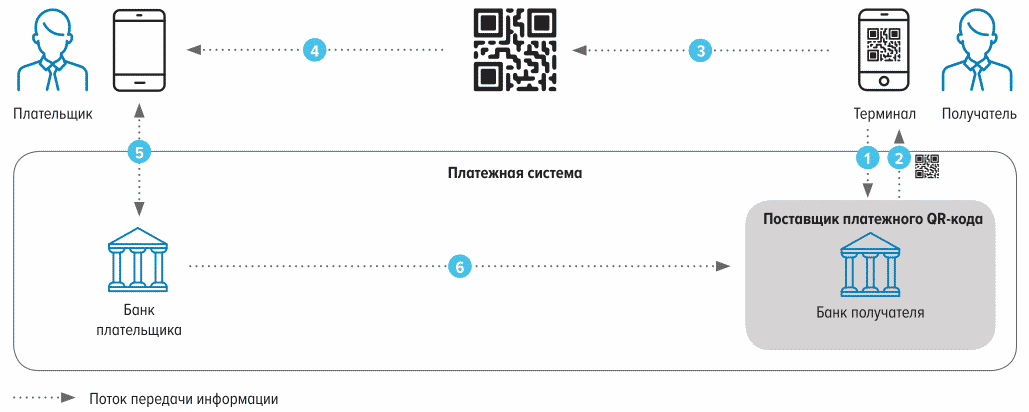

ШАГИ ПРОЦЕССА ПЕРЕВОДА ДЕНЕЖНЫХ СРЕДСТВ ПРИ ФОРМИРОВАНИИ QR-КОДА БАНКОМ ПОЛУЧАТЕЛЯ	Рис. 7

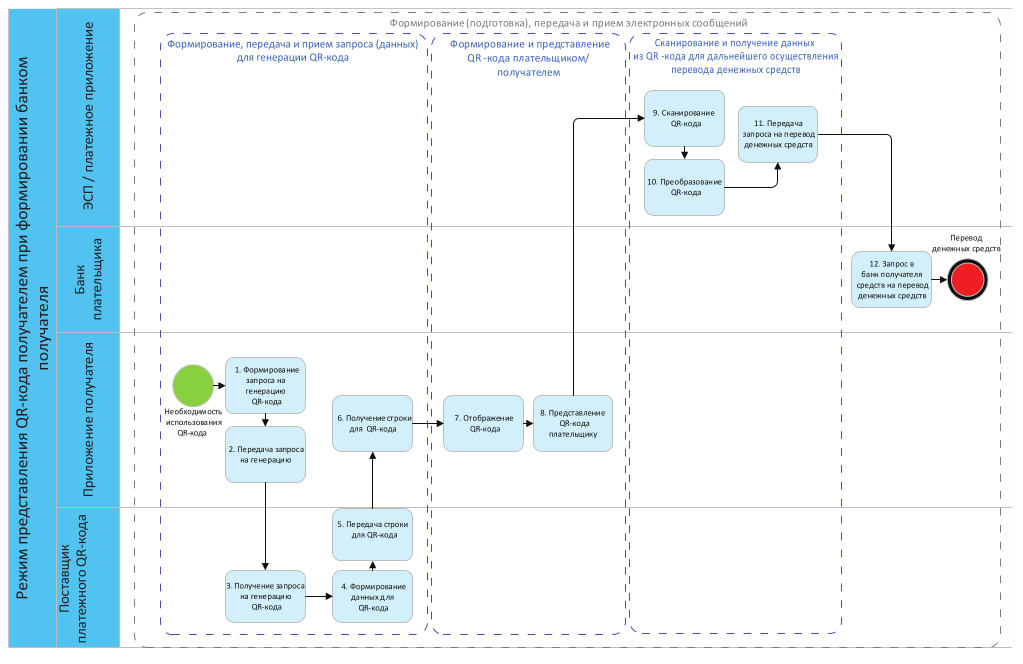

ПРОЦЕССЫ ПОДЭТАПА "ФОРМИРОВАНИЕ (ПОДГОТОВКА), ПЕРЕДАЧА И ПРИЕМ QR-КОДА" ПРИ ФОРМИРОВАНИИ QR-КОДА БАНКОМ ПОЛУЧАТЕЛЯ	Рис. 8

Частная схема с использованием QR-кода получателя при формировании банком получателя, который совпадает с банком плательщика, для сканирования QR-кода в банкомате пользователем с помощью мобильного устройства приведена в приложении 13 к настоящему стандарту.

ОПИСАНИЕ СХЕМЫ С ФОРМИРОВАНИЕМ QR-КОДА БАНКОМ ПОЛУЧАТЕЛЯ

Табл. 6

N	Процесс на технологическом участке	Шаг	Описание
1.	Формирование, передача и прием запроса (данных) для генерации QR-кода (ФППЗ)	Формирование запроса на генерацию QR-кода	Получатель в своем приложении выбирает опцию формирования QR-кода для оплаты
2.		Передача запроса на генерацию QR-кода	Запрос на генерацию QR-кода вместе с данными платежа передается из приложения получателя поставщику платежного QR-кода
3.		Получение запроса на генерацию QR-кода	Запрос на генерацию получен поставщиком платежного QR-кода
4.		Формирование данных для QR-кода	Поставщик платежного QR-кода формирует строку с данными/со ссылкой для QR-кода, которые составляются из данных получателя и информации о платеже
5.		Передача строки для QR-кода	Поставщик платежного QR-кода передает строку с данными/со ссылкой для QR-кода в приложение получателя
6.		Получение строки для QR-кода	Приложение получателя получило строку с данными/со ссылкой для преобразования в графический QR-код
7.	Формирование и представление QR-кода плательщиком/получателем (ФиП)	Отображение QR-кода	Приложение получателя из полученной строки с данными/со ссылкой формирует графический QR-код
8.		Представление QR-кода плательщику	Получатель предъявляет плательщику QR-код для сканирования
9.	Сканирование и получение данных из QR-кода для дальнейшего осуществления перевода денежных средств (СиП)	Сканирование QR-кода	Плательщик с использованием камеры на устройстве считывает QR-код, представленный получателем
10.		Преобразование QR-кода	ЭСП/платежное приложение плательщика преобразует QR-код в строку с данными/со ссылкой
11.		Передача запроса на перевод денежных средств	ЭСП/платежное приложение плательщика формирует запрос с данными/со ссылкой из QR-кода на перевод денежных средств и передает его в банк плательщика
12.	Формирование (подготовка), передача и прием электронного сообщения	Запрос в банк получателя средств на перевод денежных средств	Банк плательщика формирует запрос на перевод денежных средств и передает его через платежную систему в банк получателя. Банк получателя проверяет возможность зачисления денежных средств получателю и передает ответ через платежную систему в банк плательщика. Банк плательщика переводит денежные средства плательщика для зачисления получателю

2. Режим отображения получателем при формировании поставщиком платежного QR-кода 2.2. Поставщик платежного QR-кода - сторонняя организация, формирующая QR-код в прикладном ПО
