7. Описание границ третьей подзоны

7. Описание границ третьей подзоны:

7.1. Третья подзона приаэродромной территории аэродрома гражданской авиации Хабаровск (Новый) выделена в границах полос воздушных подходов, установленных в соответствии с Федеральными правилами использования воздушного пространства Российской Федерации, утвержденными постановлением Правительства Российской Федерации от 11 марта 2010 г. N 138 <4>, и с учетом ограничительных поверхностей аэродрома в соответствии с Федеральными авиационными правилами "Требования, предъявляемые к аэродромам, предназначенным для взлета, посадки, руления и стоянки гражданских воздушных судов", утвержденными приказом Министерства транспорта Российской Федерации от 25 августа 2015 г. N 262 (зарегистрирован Министерством юстиции Российской Федерации 9 октября 2015 г., регистрационный N 39264), с изменениями, внесенными приказом Министерства транспорта Российской Федерации от 24 ноября 2017 г. N 495 (зарегистрирован Министерством юстиции Российской Федерации 21 декабря 2017 г., регистрационный N 49344) (далее - ФАП-262).

--------------------------------

<4> В соответствии с пунктом 3 постановления Правительства Российской Федерации от 11 марта 2010 г. N 138 данный акт действует до 1 ноября 2026 г.

7.2. Перечень координат характерных точек границ третьей подзоны приаэродромной территории аэродрома гражданской авиации Хабаровск (Новый) приведен в таблице 4.1.

Таблица 4.1

Обозначение характерных точек границ	Координаты МСК-27
	X	Y
1	476734.85	3187307.14
2	476455.34	3189905.56
3	475729.74	3192416.43
4	474579.47	3194763.52
5	473039.31	3196875.63
6	471155.28	3198688.51
7	468984.62	3200146.47
8	466593.34	3201204.77
9	464054.38	3201831.09
10	461445.47	3202006.15
11	458845.72	3201724.76
12	456334.75	3200995.89
13	453988.93	3199842.31
14	451879.26	3198298.97
15	450069.75	3196413.04
16	448614.97	3194242.04
17	447559.12	3191851.79
18	446933.82	3189314.66
19	446758.14	3186707.68
20	447037.69	3184109.77
21	447763.74	3181599.55
22	448960.20	3177109.58
23	454507.74	3173871.68
24	456897.94	3172812.65
25	459436.23	3172184.64
26	462045.37	3172007.38
27	464645.41	3172286.64
28	467157.49	3173014.08
29	469504.68	3174167.31
30	471615.38	3175711.08
31	473425.42	3177598.05
32	474879.83	3179770.25
33	475935.21	3182161.62
34	476559.66	3184699.59
1	476734.85	3187307.14

7.3. Муниципальные образования, в границах территорий которых полностью или частично расположена третья подзона приаэродромной территории аэродрома гражданской авиации Хабаровск (Новый), приведены в таблице 4.2.

Таблица 4.2

Субъект Российской Федерации	Муниципальные образования
Хабаровский край	Городской округ город Хабаровск
Еврейская автономная область	Смидовичский район

7.4. Графические изображения границ третьей подзоны приаэродромной территории аэродрома гражданской авиации Хабаровск (Новый) и секторов (поверхностей) в ее составе приведены на схемах 4.1 - 4.5.

Схема 4.1

Рисунок 4

Схема 4.2

Рисунок 5

Схема 4.3

Рисунок 6

Схема 4.4

Рисунок 7

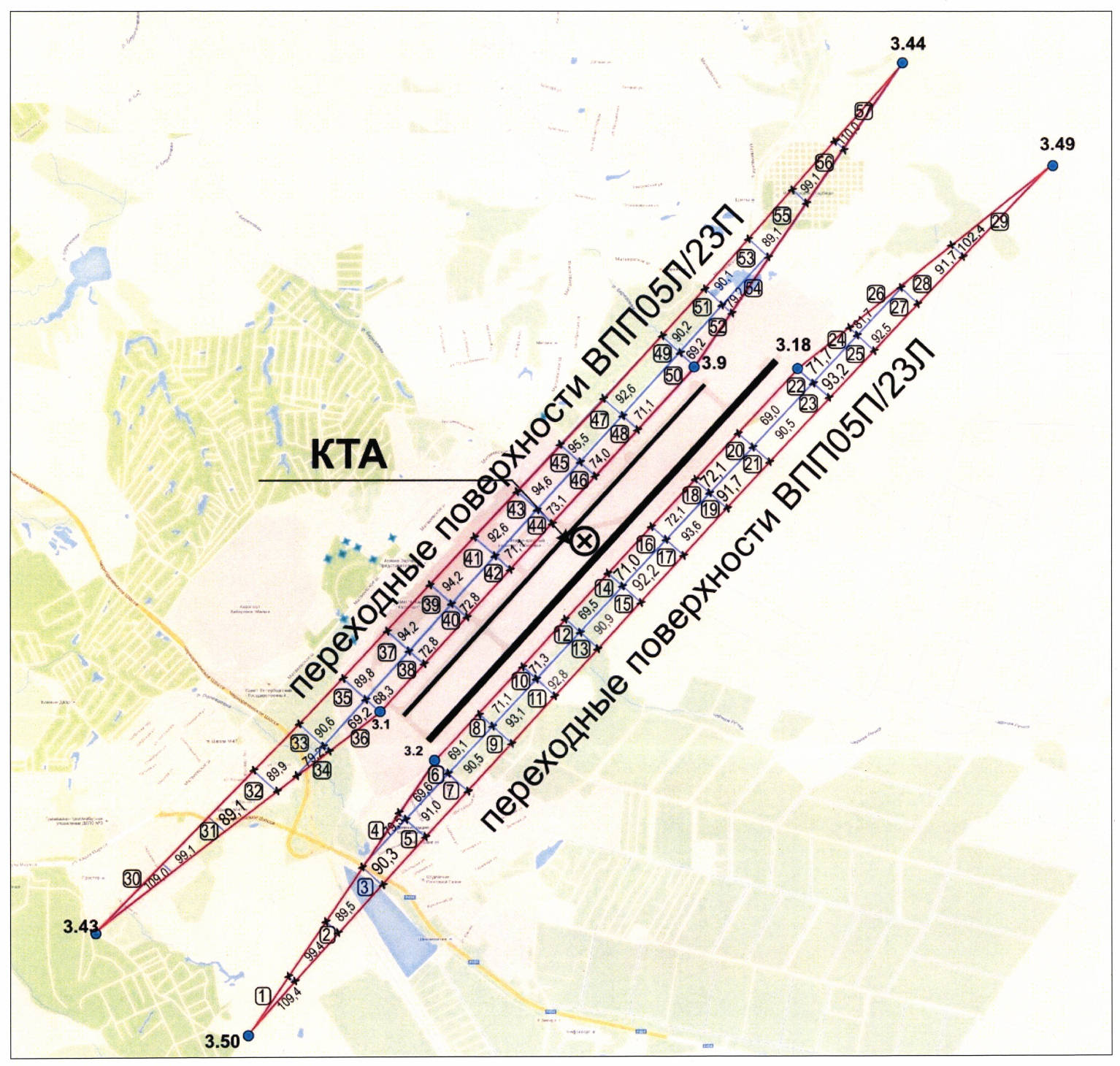

Схема 4.5

Рисунок 8

7.5. Перечень координат характерных точек секторов (поверхностей) третьей подзоны приаэродромной территории аэродрома гражданской авиации Хабаровск (Новый) приведен в таблице 4.3.

Таблица 4.3

Обозначение характерных точек границ	Координаты МСК-27
	X	Y
Поверхность захода на посадку на ВПП 05Л/П и взлета с ВПП 23П/Л
Абсолютная высота (далее - Hабс) от 81,5 м до 224,3 м
3.1	460527.52	3185470.38
3.2	460131.06	3185898.41
3.3	447669.25	3177247.67
3.4	448631.37	3176230.33
3.5	448383.69	3175996.96
3.6	449951.99	3174337.97
3.7	450199.60	3174571.36
3.8	451161.93	3173554.10
3.1	460527.52	3185470.38
Поверхность захода на посадку на ВПП 23Л/П и взлета с ВПП 05П/Л
Hабс от 73,5 м до 224,3 м
3.9	463171.49	3187958.74
3.10	475617.61	3196600.23
3.11	474659.31	3197621.12
3.12	474906.59	3197854.11
3.13	474830.53	3198181.14
3.14	475072.07	3198407.85
3.15	473710.32	3199859.34
3.16	473462.96	3199626.19
3.17	472504.93	3200647.36
3.18	463121.08	3188726.37
3.9	463171.49	3187958.74
Внутренняя горизонтальная и коническая поверхности
Hабс от 124,3 м до 224,3 м
3.1	460527.52	3185470.38
3.2	460131.06	3185898.41
3.9	463171.49	3187958.74
3.18	463121.08	3188726.37
3.19	464590.36	3181263.97
3.20	467136.05	3183664.37
3.21	471488.60	3187785.15
3.22	468028.33	3191354.50
3.23	466810.53	3193381.71
3.24	463433.92	3197061.31
3.25	459070.66	3192941.89
3.26	456157.30	3190196.18
3.27	451826.49	3186032.92
3.28	455448.56	3182257.64
3.29	456850.33	3180820.23
3.30	460217.62	3177139.28
3.31	463210.64	3182712.17
3.32	465756.93	3185113.26
3.33	468661.08	3187854.90
3.34	466366.66	3190200.17
3.35	465558.79	3191792.18
3.36	463348.97	3194234.23
3.37	460441.90	3191485.55
3.38	457529.23	3188740.51
3.39	465558.79	3191792.18.
3.40	456933.49	3183444.44
3.41	458101.29	3182410.58
3.42	460300.87	3179966.57
3.1	460527.52	3185470.38
Переходные поверхности
Hабс от 68,3 м до 110,0 м
3.43	458821.89	3183305.71
3.44	465494.21	3189574.66
3.45	463154.49	3187958.81
3.46	460527.49	3185471.82
3.47	460132.00	3185897.81
3.48	463145.79	3187494.91
3.49	464696.70	3190733.21
3.50	457944.30	3184390.11
3.43	458821.89	3183305.71
