8 Рабочий режим системы

8.1 В проекте следует определить диапазон концентраций кислорода в рабочем режиме работы системы. Максимальная концентрация кислорода в рабочем режиме Cмакс-раб вычисляется по формуле

Рисунок 1

(2)

где Рисунок 2 - погрешность датчиков измерения концентрации кислорода (определяется по паспортным данным датчика).

Минимальную концентрацию кислорода в рабочем режиме Cмин-раб устанавливает проектная организация в зависимости от характеристик объекта защиты. При этом Cмин-раб должна превышать значение Cмед-мин, которое в соответствии с медицинскими требованиями обеспечивает безопасность выполнения работ согласно должностной инструкции персонала, допущенного для их выполнения в гипоксической атмосфере, но не менее 13% об.

8.2 Система в автоматическом режиме должна круглосуточно обеспечивать поддержание концентрации кислорода на объекте в пределах диапазона от Рисунок 3 до Рисунок 4 за счет периодической подачи газовой смеси.

Значение Рисунок 5 и Рисунок 6 вычисляют по формулам

Рисунок 7

(3)

Рисунок 8

(4)

где Рисунок 9 и Рисунок 10 - диапазоны концентраций, которые определяет проектная организация с учетом:

погрешности датчиков, осуществляющих включение тревожных извещений;

времени преобразования электронного датчика и средств измерения концентрации кислорода;

инерционности распределения поданной газовой смеси в объеме помещения;

инерционности работы селекторных клапанов.

8.3 Производительность системы (количество изготовленной газовой смеси или азота, м3/час), которая необходима для поддержания концентрации кислорода в диапазоне от CO2-макс до CO2-мин, определяет проектная организация на основании технических характеристик оборудования, указанных в ТД, или в результате применения расчетного программного обеспечения производителя оборудования с учетом герметичности помещения, периодичности посещения в условиях эксплуатации, эксплуатационных и аварийных колебаний концентрации во времени и в месте контроля, времени для выполнения мероприятий по оперативному устранению тревожных ситуаций, а также выполнения требований безопасности.

8.4 Алгоритм работы системы должен обеспечивать:

а) периодическое включение ("д" на рисунке 1) и выключение ("е" на рисунке 1) подачи газовой смеси для поддержания концентрации кислорода в диапазоне от Рисунок 11 до Рисунок 12;

б) контроль концентрации кислорода и выдачу тревожных извещений.

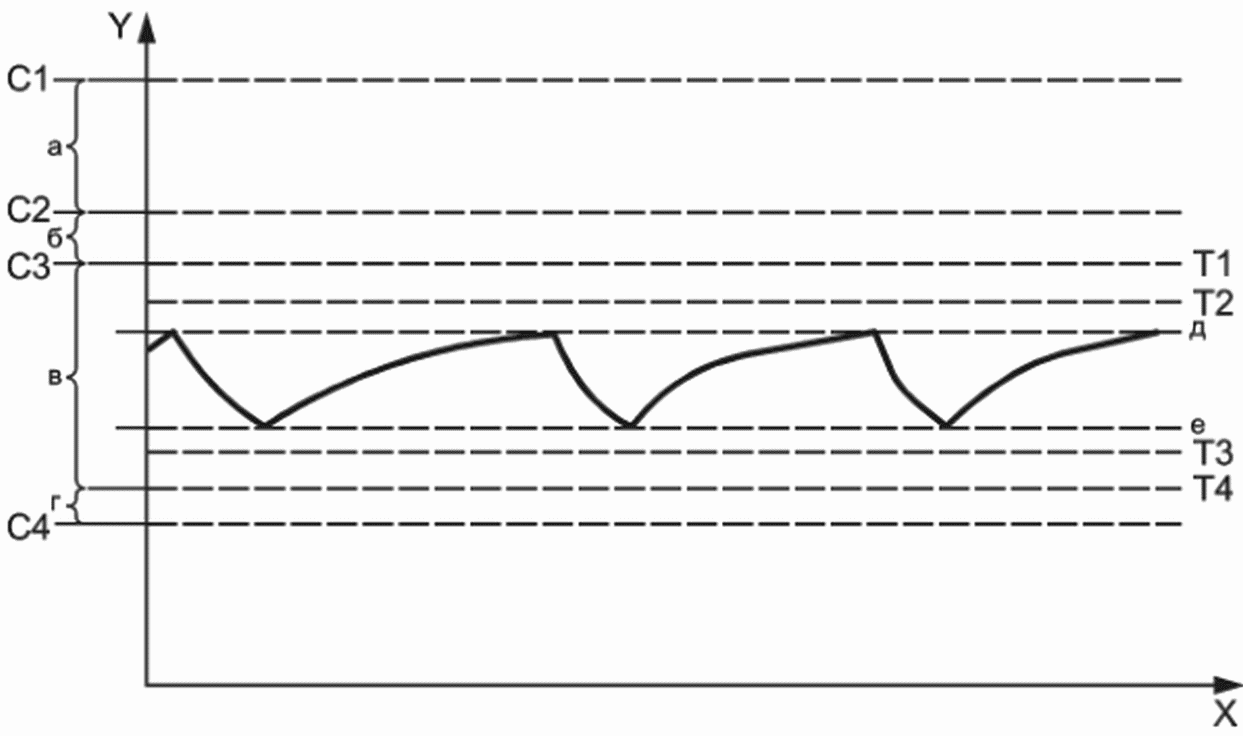

8.5 На рисунке 1 показан пример зависимости концентрации кислорода на объекте от времени. При этом показаны также расчетные концентрации кислорода и пороги концентраций для формирования тревожных извещений.

Рисунок 13

C1 - порог воспламенения для вычисления нормативной концентрации кислорода объекта; C2 - нормативная концентрация кислорода для объекта; C3 - максимальная рабочая концентрация; C4 - минимальная рабочая концентрация; T1 - предупреждение "Достижение границы максимальной рабочей концентрации"; T2 - дополнительное предупреждение "Приближение к границе максимальной рабочей концентрации"; T3 - дополнительное предупреждение "Приближение к границе минимальной рабочей концентрации"; T4 - тревожное извещение "Достижение границы минимальной рабочей концентрации"; а - коэффициент безопасности (запаса); б - погрешность датчиков; в - рабочий диапазон; г - погрешность датчиков; д - включение подачи газовой смеси; е - выключение подачи газовой смеси.

Рисунок 1 - Зависимость концентрации кислорода в помещении

(Y) от времени (X)
