2.2 Структурная схема решения

Раздел содержит высокоуровневое описание структуры решения, включающее основные компоненты и взаимосвязи между ними. Схема решения приведена на Рисунке 1.

На схеме Мобильное устройство включает в себя несколько ключевых компонентов. Мобильное финансовое приложение (МП) представляет собой программное обеспечение, используемое для дистанционного доступа к финансовым услугам и сервисам, включая операции с цифровыми рублями (ЦР). Ядро ОС мобильного устройства управляет аппаратными ресурсами для функционирования мобильного приложения.

В МП на схеме выделены следующие архитектурные слои:

- Графический пользовательский интерфейс;

- Доменный уровень, в котором реализована основная функциональность приложения, а именно: бизнес-логика, обработка данных и управление взаимодействием между различными частями приложения;

- Слой данных, который обеспечивает взаимодействие доменного уровня и хранилища данных, гарантируя целостность и безопасность при обработке и хранении информации. В этом слое также расположен ПМ, отвечающий за предоставление доступа к криптографическим функциям и обеспечение дополнительной защиты данных.

ПМ реализует интерфейсы для выполнения криптографических операций и для установления защищенного канала связи с внешними сервисами, обеспечивая таким образом защиту данных при передаче. Доменный уровень МП при необходимости вызывает эти интерфейсы, а ПМ использует интерфейсы встроенного в него СКЗИ для обеспечения защиты информации.

При передаче данных во внешние системы Доменный уровень МП обращается к интерфейсам ГОСТ TLS ПМ для установления защищенного канала связи с внешними сервисами в сети интернет.

Во время установки МП создается хранилище МП, которое содержит данные для приложения и его компонентов, в том числе ПМ и СКЗИ. МП не может получить прямой доступ к системным файлам и каталогам, а также файлам других приложений.

Хранилище ПМ используется для хранения служебных данных, необходимых для работы ПМ. Хранилище СКЗИ предназначено для хранения криптографических ключей и других конфиденциальных данных в защищенном виде. Управление этими хранилищами осуществляется через ядро ОС, которое отвечает за сохранность и безопасность всех данных мобильного устройства.

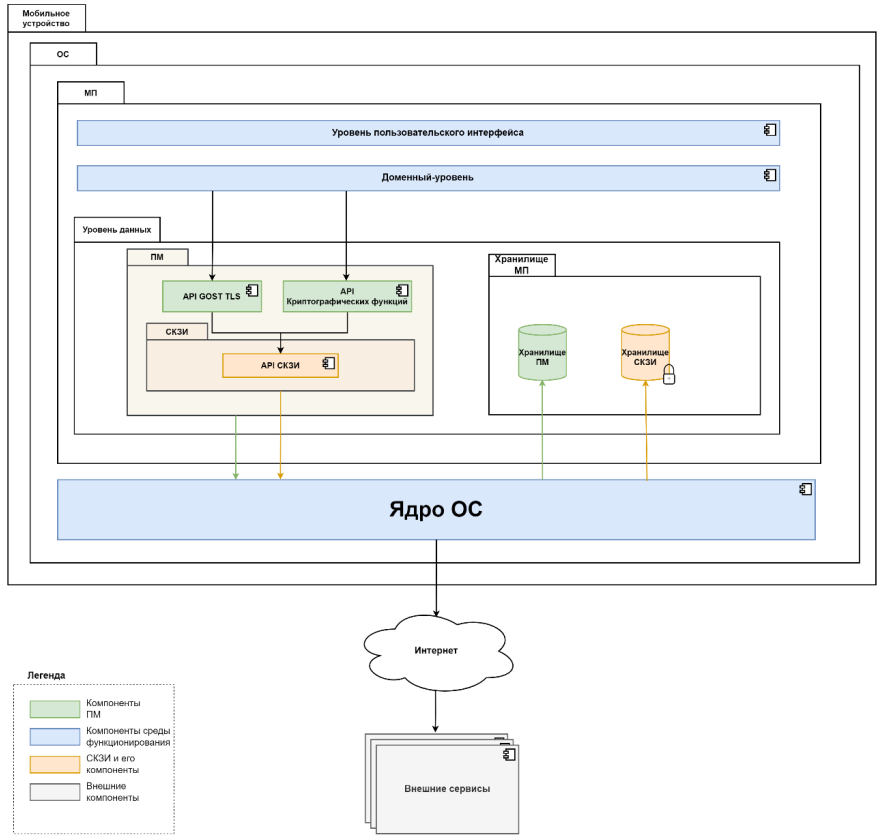

Рисунок 1 - Структурная схема решения
